LTC3550

製造中

Dual Input USB/AC Adapter Li-Ion Battery Charger with 600mA Buck Converter

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1セル･リチウムイオン･バッテリをACアダプタまたはUSB入力から充電
  • 入力電源を自動的に検出および選択
  • ACアダプタ入力からの充電電流を最大950mAまでプログラム可能
  • 可変出力の高効率600mA同期整流式DC/DCコンバータ
  • 外付けのMOSFET、センス抵抗、ブロッキング･ダイオードが不要
  • サーマル･レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • ±0.6%精度のプリセット充電電圧
  • 充電電流終了をプログラム可能
  • 1.5MHz固定周波数動作（降圧コンバータ）
  • シャットダウン時のUSBサスペンド電流：18μA
  • 「電源接続」状態出力
  • 充電状態出力
  • 自動再充電

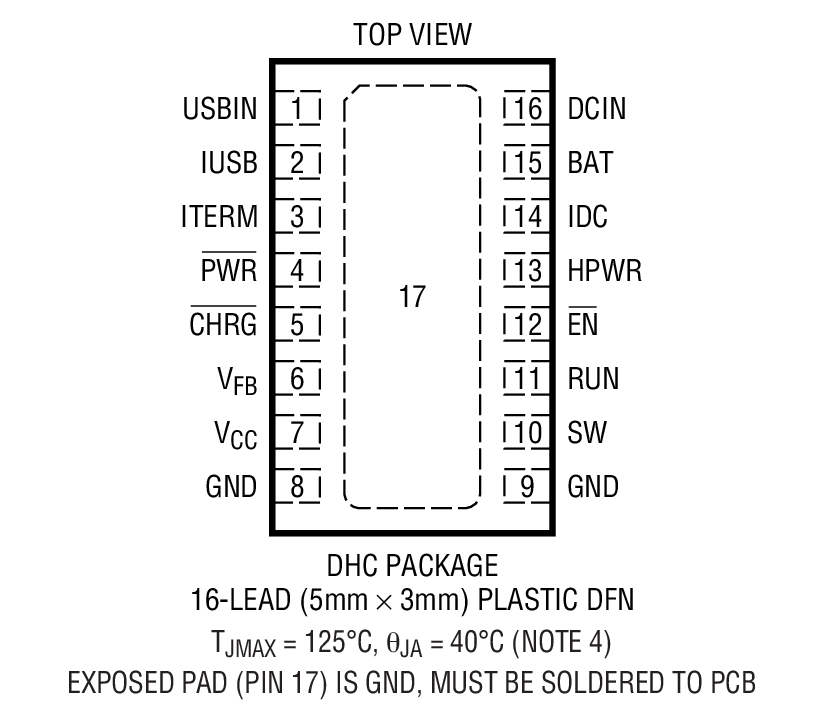

  • 熱特性が改善された高さの低い（0.75mm）16ピン5mm×3mm DFNパッケージ

The LTC3550 is a standalone linear charger with a 600mA monolithic synchronous buck converter. It is capable of charging a single-cell Li-Ion battery from both wall adapter and USB inputs. The charger automatically selects the appropriate power source for charging.

Internal thermal feedback regulates the battery charge current to maintain a constant die temperature during high power operation or high ambient temperature conditions. The float voltage is fixed at 4.2V and the charge currents are programmed with external resistors. The LTC3550 terminates the charge cycle when the charge current drops below the programmed termination threshold after the final float voltage is reached. With power applied to both inputs, the LTC3550 can be put into shutdown mode reducing the DCIN supply current to 20μA, the USBIN supply current to 10μA, and the battery drain current to less than 2μA.

The DC/DC converter switching frequency is internally set at 1.5MHz, allowing the use of small surface mount inductors and capacitors.


 Vout
LTC3550 Adjustable
LTC3550-1 1.875V

アプリケーション

  • 携帯電話
LTC3550
Dual Input USB/AC Adapter Li-Ion Battery Charger with 600mA Buck Converter

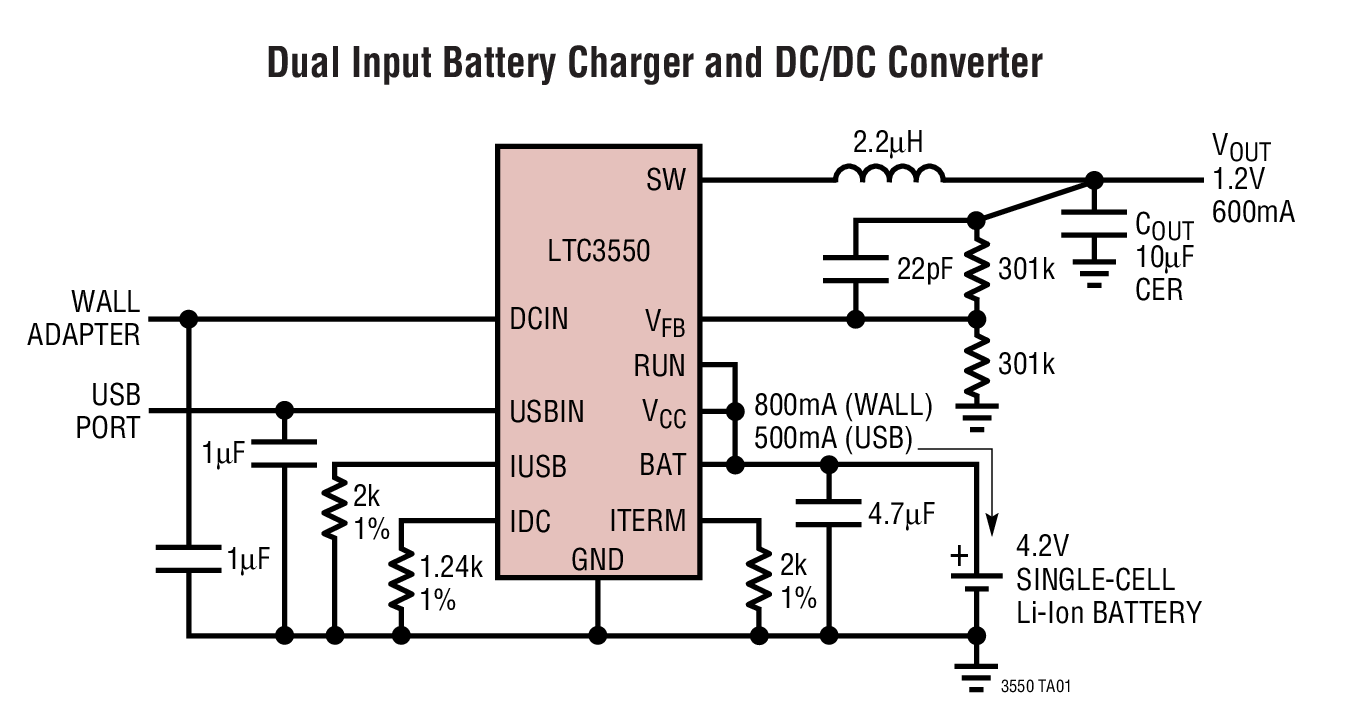

Dual Input Battery Charger and DC/DC Converter Complete Charge Cycle (1100mA Battery) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
バッテリ・モニタ ＆ 残量ゲージ 1
LTC2942
新規設計には非推奨 温度および電圧測定付きバッテリ・ガスゲージ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3550
  • LTC3550-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1068A

LTC3550EDHC | Dual Input USB/AC Adaptor Battery Charger and 600mA Synchronous Step-Down Converter

今すぐ購入 詳細を表示

製品詳細

DC1068A: Demo Board for the LTC3550 Dual Input USB/AC Adapter Li-Ion Battery Charger with 600mA Buck Converter.
DC1068A
LTC3550EDHC | Dual Input USB/AC Adaptor Battery Charger and 600mA Synchronous Step-Down Converter

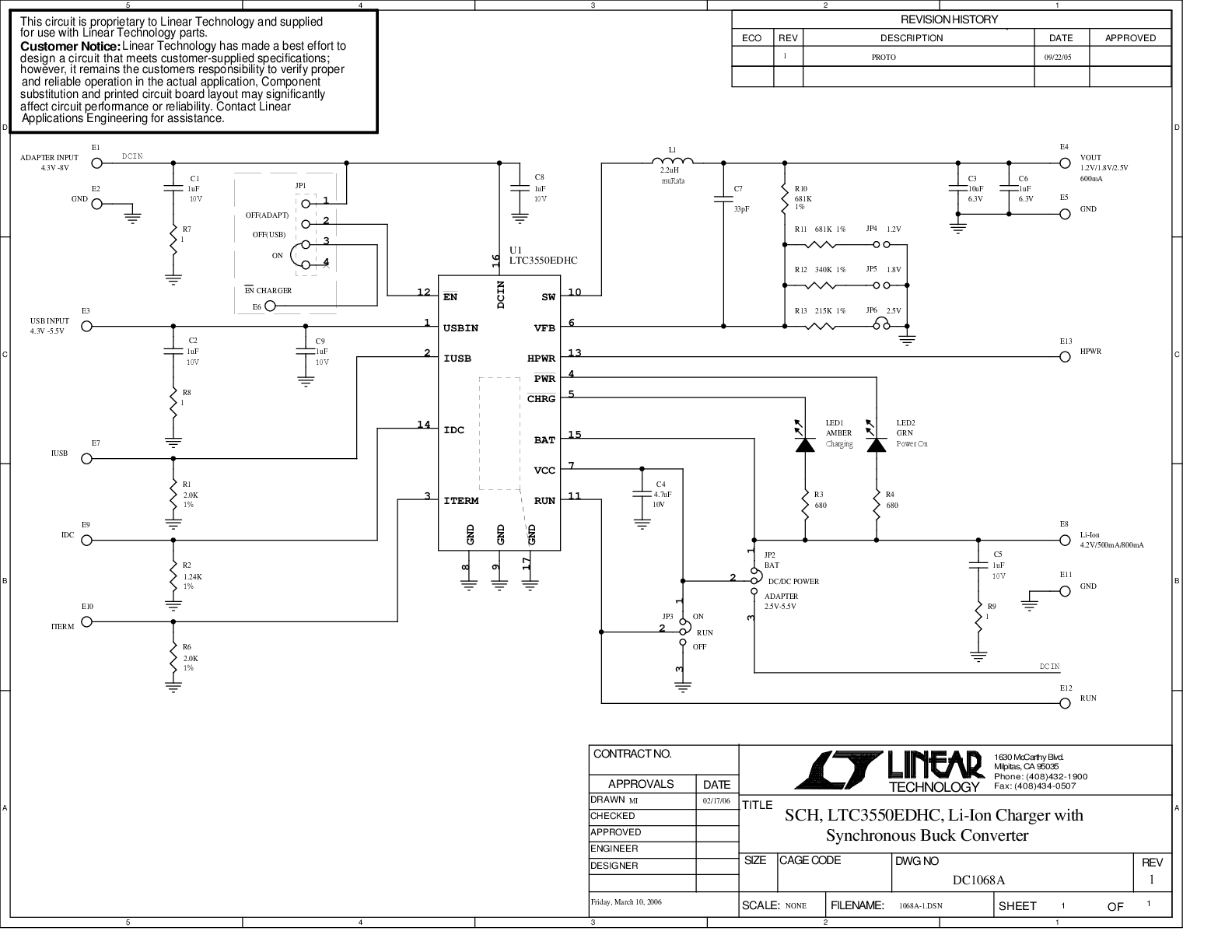

DC1068A - Schematic
