特長

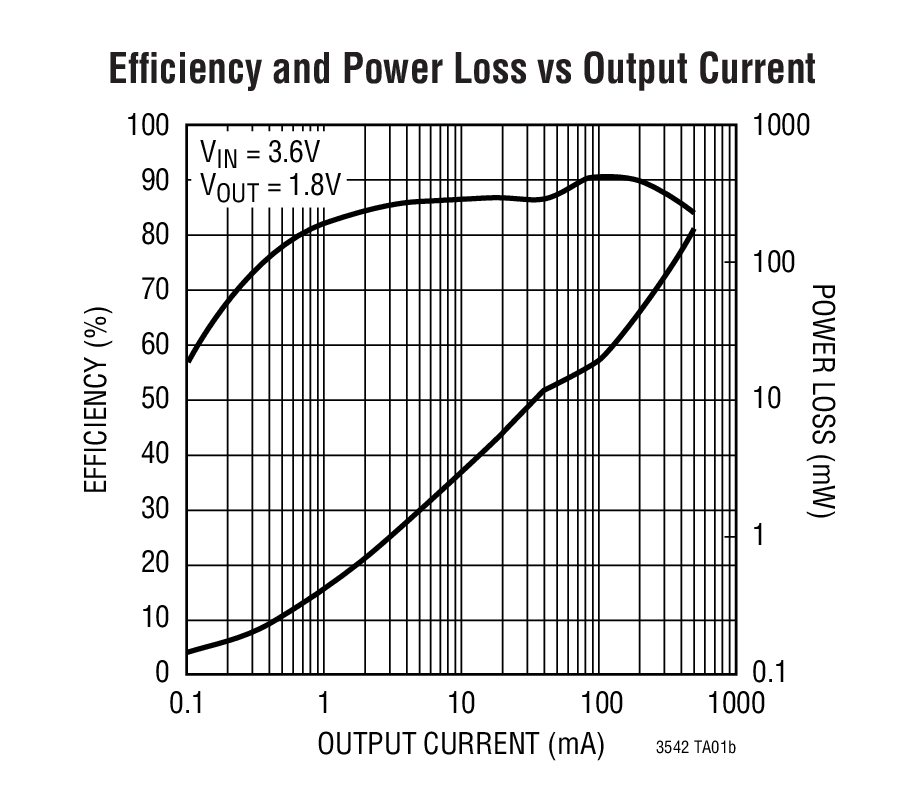

- 高効率:最大96%
- 高いピーク・スイッチ電流:1000mA
- 低い出力リップル(標準で<20mVp-p)Burst Mode動作: 26µA
- 非常に低い消費電流:わずか26µA
- 入力電圧範囲:2.5V~5.5V
- 2.25MHzの固定周波数動作
- 1MHz~3MHzの外部周波数に同期
- 低損失動作:100%デューティサイクル
- ショットキー・ダイオードが不要
- 内部ソフトスタートによって突入電流を制限
- 0.6Vリファレンスによって低出力電圧が可能
- シャットダウン・モードの消費電流: <1µA
- 出力電圧精度:±2%
- 電流モード動作により、優れた入力および負荷過渡応答を実現
- 熱保護機能

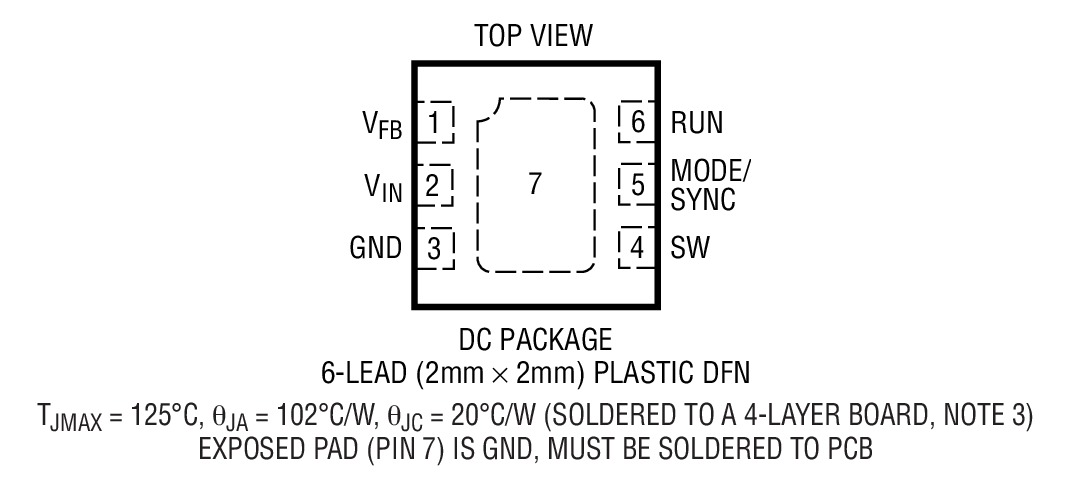

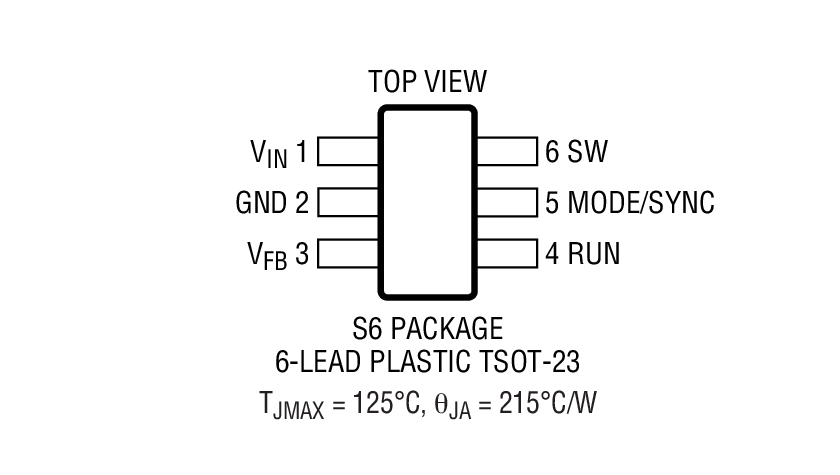

- 6ピン2mm×2mm DFNおよび小型TSOTパッケージ
LTC3542は、固定周波数電流モード・アーキテクチャを採用した高効率モノリシック同期整流式降圧コンバータです。動作時の消費電流はわずか26mA、シャットダウン時には1μA以下に低減されます。入力電圧範囲は2.5V~5.5Vなので、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。100%デューティサイクルによって低損失動作を行い、携帯システムのバッテリ寿命を延長します。出力電圧は0.6V~VINの範囲で調整可能です。内部パワースイッチは高効率を達成できるように最適化され、外付けショットキー・ダイオードが不要です。
スイッチング周波数は2.25MHzに内部設定されているので、小型の表面実装インダクタやコンデンサを使用可能です。また、スイッチング周波数は、MODE/SYNCピンを介して1MHz~3MHzの外部クロック信号に同期可能です。LTC3542はセラミック出力コンデンサを使用して良好に動作するように設計されているので、出力電圧リップルを非常に低く抑え、小さいPCB実装面積に収まります。
LTC3542は省電力のBurst Mode®動作に設定することができます。ノイズやRF干渉を低減する場合は、パルススキップ動作を行うようにMODE/SYNCピンを設定することができます。
アプリケーション
- 携帯電話
- ワイヤレスおよびDSLモデム
- デジタル・カメラ
- MP3プレーヤ
- PDAなどのハンドヘルド機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3542
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
472.00K
信頼性データ
1
25.65 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3542EDC#TRMPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3542EDC#TRPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3542ES6#TRMPBF | 6-Lead TSOT-23 |
|
|
LTC3542ES6#TRPBF | 6-Lead TSOT-23 |
|
|
LTC3542IDC#TRMPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3542IDC#TRPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LTC3542IS6#TRMPBF | 6-Lead TSOT-23 |
|
|
LTC3542IS6#TRPBF | 6-Lead TSOT-23 |
|
- LTC3542EDC#TRMPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542EDC#TRPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542ES6#TRMPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542ES6#TRPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542IDC#TRMPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542IDC#TRPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542IS6#TRMPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3542IS6#TRPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シリコン発振器1 |
||||
|
スペクトル拡散変調付き抵抗設定SOT-23発振器 |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|||
プッシュボタン・コントローラ1 |
||||
新規設計に推奨 |
自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
評価用キット 1
DC993A

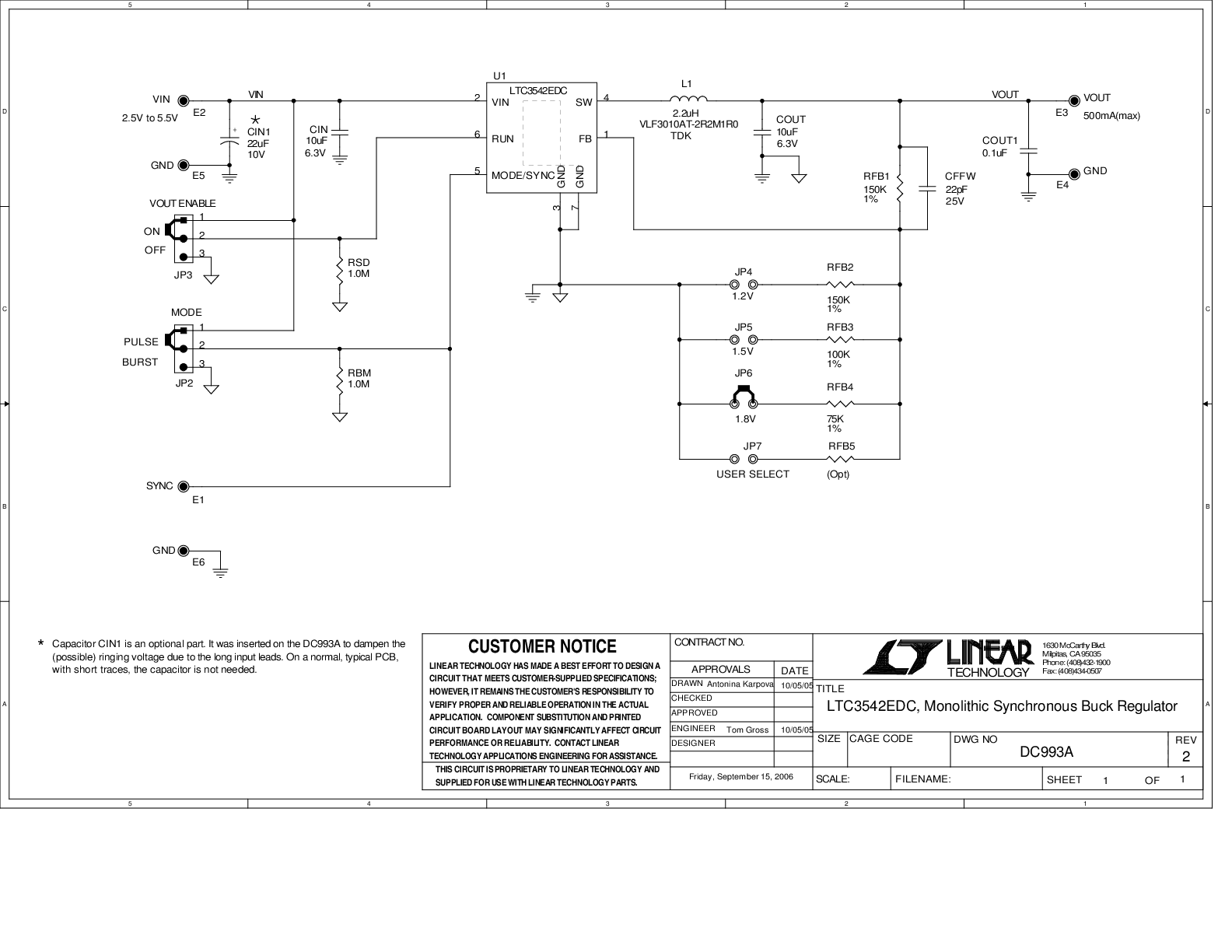

LTC3542EDC Demo Board | 2.5 ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V @ 500mA
