特長
- 高効率な500mA降圧コンバータ＋300mA VLDO™レギュレータ
- 自動起動によって、VLDO/リニア･レギュレータ出力より前に降圧出力に電力を供給
- 独立した高効率500mA降圧コンバータ（VIN：2.7V～5.5V）
- 30mAスタンドアロン･モードを備えた300mA VLDOレギュレータ
- 外付けショットキーダイオードが不要
- 降圧出力電圧範囲：0.8V～5V
- VLDO入力電圧範囲（LVIN）：0.9V～5.5V
- VLDO出力電圧範囲：0.4V～4.1V
- 固定周波数パルススキップ動作またはBurst Mode®動作を選択可能
- 短絡保護機能
- 電流モード動作により、優れた入力および負荷過渡応答を実現
- 固定周波数動作：2.25MHz
- 低損失の降圧動作：100%デューティサイクル
- 熱特性が改善された小型（3mm×3mm）10ピンDFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3541は同期整流式降圧DC/DCコンバータとVLDO（very low dropout）リニア･レギュレータを組み合わせることにより、最小限の外付け部品で1つの入力電圧から最大2つの出力電圧を供給することができます。デュアル出力動作に設定した場合は、自動起動機能により、外部ピン制御なしで、VLDOレギュレータ出力をイネーブルする前に降圧出力を制御しながら安定化します。また、外部ピン制御によって、降圧出力シーケンスより前にVLDO/リニア･レギュレータ出力をイネーブルすることも可能です。入力電圧範囲はリチウムイオン･バッテリ駆動アプリケーションに最適なだけでなく、5Vまたは3.3Vレールからサブ3.3Vロジックに電力供給するのにも最適です。
同期整流式降圧コンバータは標準90%という高い効率で出力を供給し、2.25MHzでスイッチングを行ないながら最大500mAの出力電流を連続供給できるので、小型の表面実装インダクタやコンデンサを使用可能です。モード選択ピンにより、Burst Mode動作をイネーブルして軽負荷電流で高効率を達成するか、ディスエーブルして低ノイズの固定周波数動作を行うかを選択できます。
VLDOレギュレータは、わずか2.2μFのセラミック･コンデンサを使用して最大300mAの出力電流を連続供給可能な低ノイズ、低電圧出力を供給します。VLDOレギュレータの入力供給電圧（LVIN）は降圧レギュレータまたは個別の電源から供給できます。
| Options | Vout Switcher (V) | Vout VLDO | Auto Start Up Sequencing |
| LTC3541 | Adj. down to 0.8V | Adj. down to 0.4V | Switcher, then VLDO |
| LTC3541-1 | Adj. down to 0.8V | Adj down to 0.4V | VLDO, then switcher |
| LTC3541-2 | 1.875V fixed | 1.5V fixed | Switcher, then VLDO |
| LTC3541-3 | 1.8V fixed | 1.575 fixed | VLDO, then switcher |
アプリケーション
- PDA/パームトップPC
- デジタルカメラ
- 携帯電話
- PCカード
- ワイヤレスおよびDSLモデム
- 他の携帯電源システム
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3541
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
330.00K
信頼性データ
1
25.65 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3541EDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC3541EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
- LTC3541EDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3541EDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC970A-A
LTC3541 Demo Board | 3V ≤ VIN ≤ 5.5V, VOUT1 (Buck) = 1.8V or 2.5V @ 500mA, VOUT2 (VLDO) = 0.8V/1.2V/1.5V/1.8V @ 300mA
製品の詳細

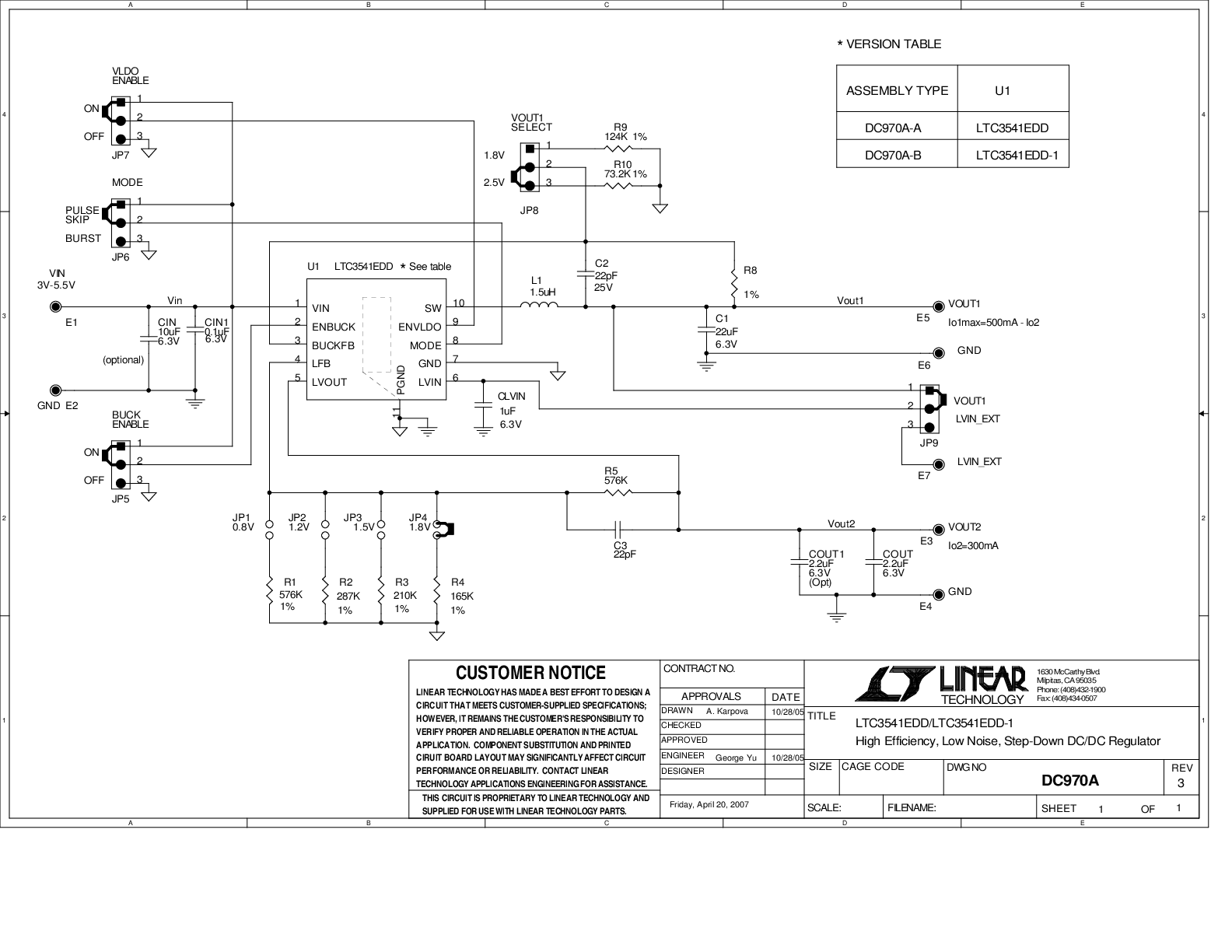

Demonstration circuit DC970A-A and DC970A-B feature the LTC3541 and LTC3541-1 respectfully, and provide a high efficiency, synchronous buck plus VLDO linear regulator. For the LTC3541, the buck regulator powers up before the linear regular, and for the LTC3541-1, the linear regulator powers up first.
