LTC3537: 2.2MHz、600mA同期整流式昇圧DC/DCコンバータおよび100mA LDO データシート (Rev. )2/14/2013PDF1M
製品概要
機能と利点
高効率昇圧DC/DCコンバータおよびLDO昇圧
- VIN：0.68V～5V、VOUT：1.5V～5.25V
IOUT：3.3V/100mA、VIN＞0.8V - 2.2MHz固定周波数動作
- 出力切断付き同期整流器
- Burst Mode動作（ピンで選択可能）
リニアLDOレギュレータ
- VIN：1.8V～5.5V、VOUT：0.6V～5V
IOUT：100mA - 50mAでの損失電圧：100mV
- fSWでのリップル除去比：24dB
組み合わせ
- パワーグッド･インジケータ
- 低バッテリ･コンパレータ
- 消費電流：30μA
- 高さの低い3mm×3mm×0.75mmパッケージ
製品概要
LTC3537は、高効率2.2MHz昇圧DC/DCコンバータと独立した100mA低損失レギュレータ(LDO)を組み合わせたデバイスです。昇圧コンバータは0.68Vの低入力電圧で起動し、0.4Ωスイッチに加えて、シャットダウン時にディスエーブルされた場合に出力からの切断を行う0.6Ω同期整流器を内蔵しています。
2.2MHzのスイッチング周波数により、高さの低い小型のインダクタやセラミック・コンデンサを使用できるので、ソリューションの実装面積を最小限に抑えます。電流モードPWM設計は内部補償されているので、外付け部品数を低減します。軽負荷電流が検知されるまで固定周波数スイッチングが維持され、検知されると、Burst Mode®動作によって効率が最大になります。Burst Mode動作はディスエーブルできるので、低ノイズ動作が可能です。アンチリンギング回路は不連続モードでインダクタを制動することによってEMIを低減します。この他に、1μA以下の低いシャットダウン電流、熱過負荷保護などを特長としています。
内蔵のLDOレギュレータは非常に低ノイズでプログラム可能な低損失電源を提供します。
アプリケーション
- ワイヤレス･マイクロフォン
- 携帯用医療機器
- ノイズ相殺/携帯ヘッドセット
- RFおよびオーディオ電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

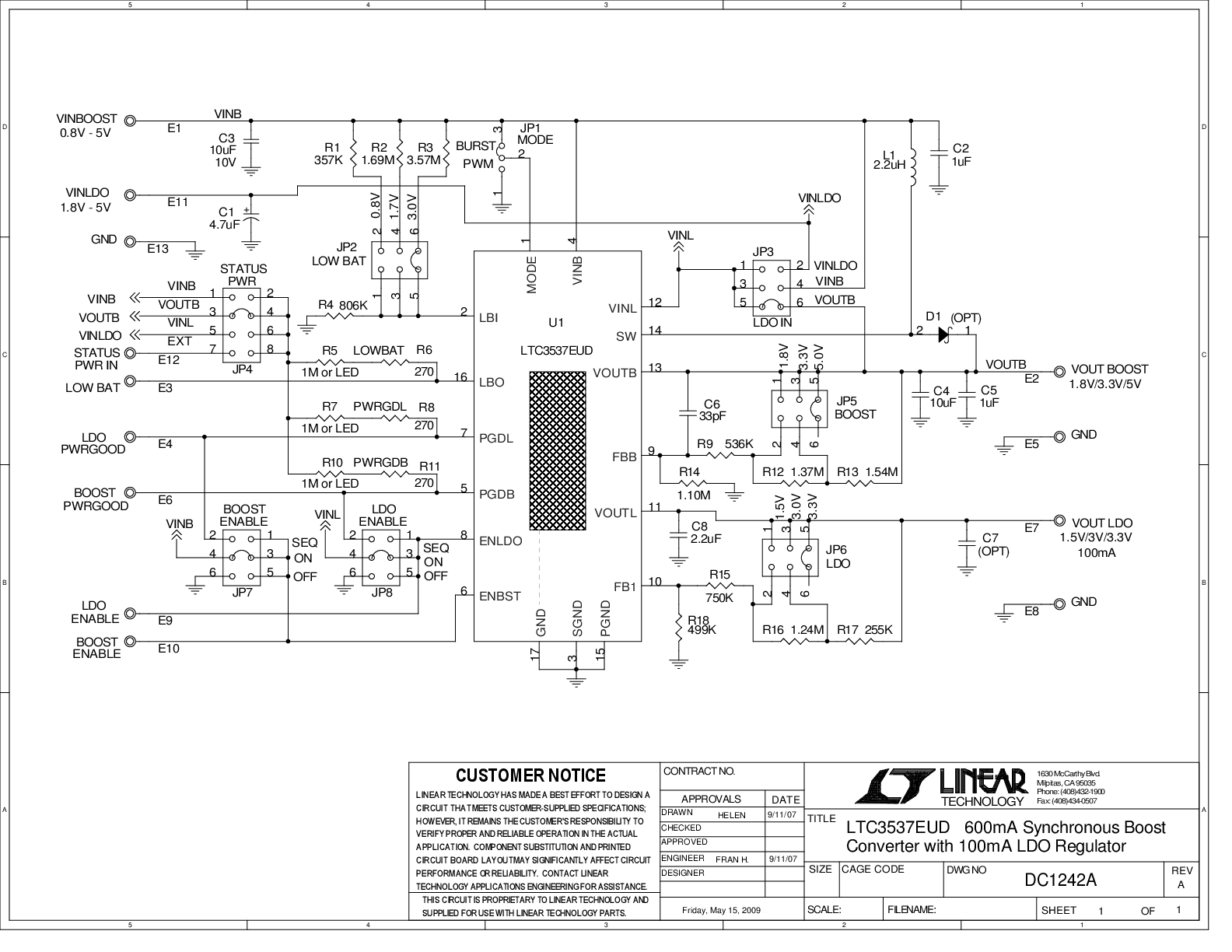

DC1242A - Demo Manual9/24/2009PDF385K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3537
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3537EUD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3537EUD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
