製品概要
機能と利点
- 出力電圧を上回る/下回る、あるいは等しい入力電圧での安定化出力
- 入力電圧範囲：1.8V～5.5V、出力電圧範囲：1.8V～5.25V
- 1.8Vの入力電圧から250mAの連続出力電流を供給
- リチウムイオン・バッテリから600mAの連続出力電流/1Aのピーク出力電流を供給
- 1個のインダクタ

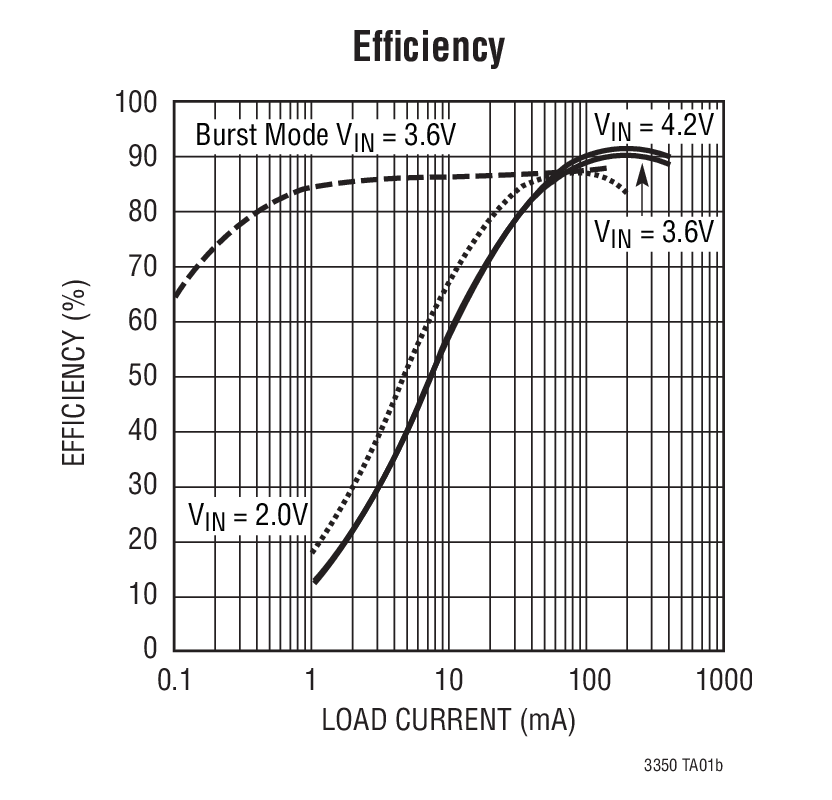

- 同期整流：最大96%の効率
- プログラム可能な自動Burst Mode®動作
- シャットダウン時の出力切断
- LTC3440とピン互換
- プログラム可能な周波数：300kHz～2MHz
- シャットダウン電流：＜1μA

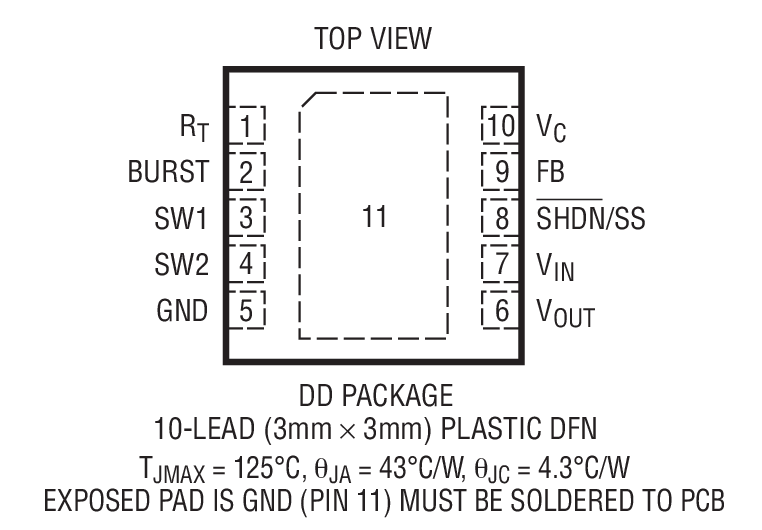

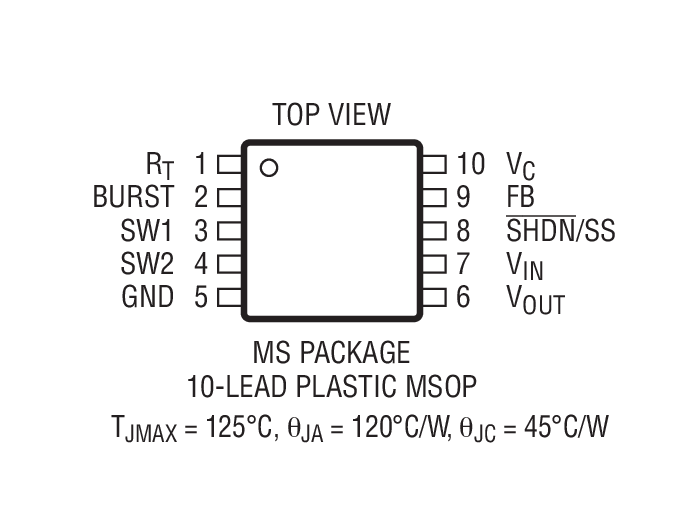

- 熱特性が改善された小型10ピン（3mm×3mm）DFNおよび10ピンMSパッケージ
製品概要
LTC3530は出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも動作する広入力電圧範囲、高効率の固定周波数昇降圧DC/DCコンバータです。このデバイスはあらゆる動作モード間で連続的に遷移するので、出力電圧がバッテリ電圧範囲内にある1セル・リチウムイオン･バッテリや2セル・アルカリまたはNiMHバッテリのアプリケーションに最適です。
LTC3530は昇降圧 DC/DCコンバータLTC3440とピン互換ですが、プログラム可能な自動Burst Mode動作が追加され、VIN/VOUT範囲が1.8Vまで拡張されています。スイッチング周波数は、外付け抵抗を使用して最大2MHzまで設定可能です。自動Burst Mode動作では、BURSTピンからGNDまでの間に1本の抵抗を使用することによってBurst Mode動作の負荷電流スレッショルドをユーザが設定することができます。
この他に、1μAのシャットダウン電流、短絡保護、プログラム可能なソフトスタート制御、電流制限、サーマル・シャットダウンなどの機能も搭載しています。LTC3530は、熱特性が改善された10ピン（3mm×3mm）DFNまたは10ピンMSOPパッケージで供給されます。
アプリケーション
- MP3プレーヤ
- ハンドヘルド計測器
- デジタル・カメラ
- スマート電話
- 携帯用GPS装置
- 小型ハードディスク･ドライブ電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

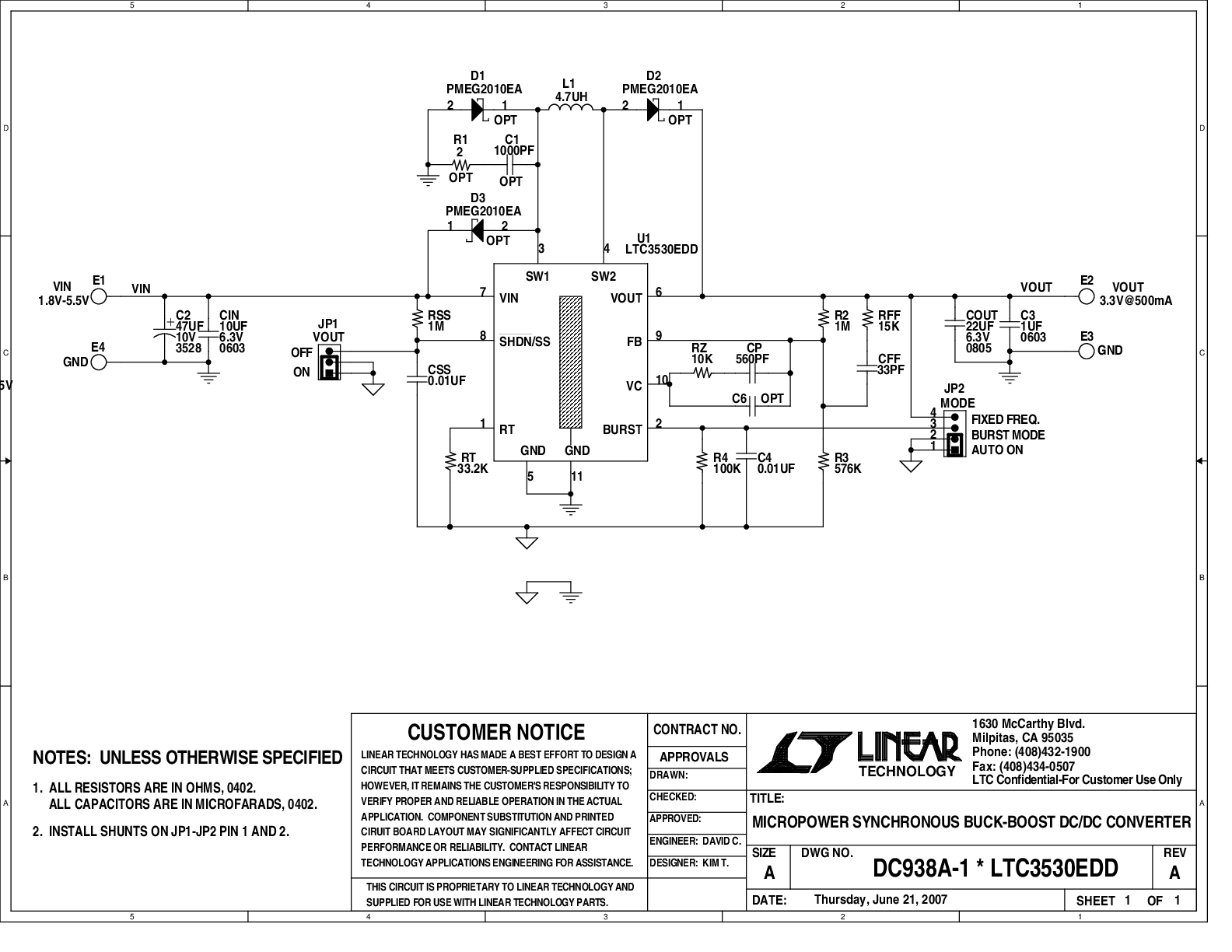

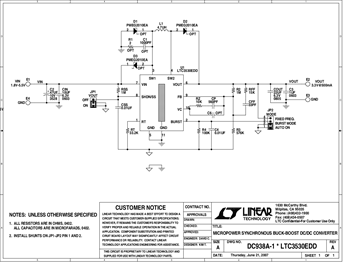

評価キット (1)
ドキュメント
Reliability Data (1)
評価用キット マニュアル (1)
ツール
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
