特長
- デュアル同期整流式昇圧DC/DCコンバータ
- 1セルのアルカリ/NiMHバッテリで3.3V（200mA/100mA）を供給、または2セルで3.3V（400mA/200mA）を供給
- VIN起動電圧：700mV
- 起動後のVIN範囲：0.5V～5V
- VOUT範囲：1.6V～5.25V
- シャットダウン時の出力切断
- VIN > VOUTで動作
- 1.2MHzまたは2.2MHzで動作

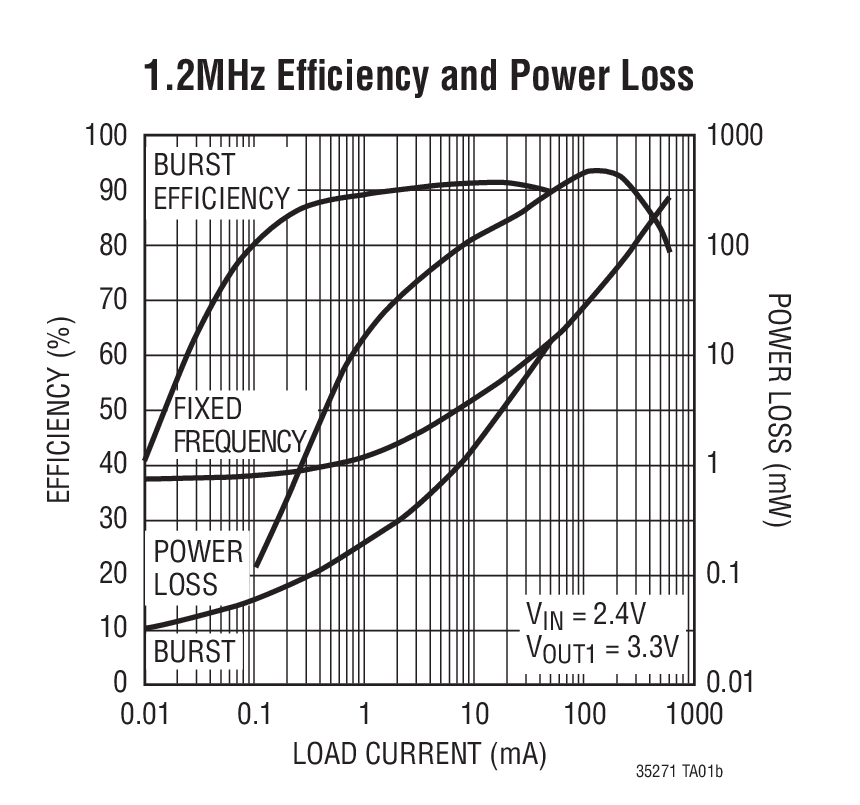

- 最大94%の効率
- Burst Mode®動作時の消費電流：12μA
- 突入電流制限とソフトスタート
- 同期整流器を内蔵
- ロジック制御されるシャットダウン（< 2μA）
- 高速VOUT放電（LTC3527-1）
- 16ピン0.75mm×3mm×3mm QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3527/LTC3527-1はデュアルの高効率昇圧DC/DCコンバータで、省スペースの16ピン3mm×3mm QFNパッケージで供給されます。起動電圧が700mVで、起動後は500mVまで下がっても動作するので、バッテリ寿命が最大化されます。SHDNピンとPGOODピンにより、コンバータのシーケンスを制御したり、同時に起動することができます。
LTC3527/LTC3527-1は起動時の突入電流を制限します。選択可能な1.2MHzまたは2.2MHzの動作により、最大効率または最小実装面積のソリューションを選択することができます。電流モードPWM設計は内部で補償されているので、外付け部品数を低減します。MODEピンによりBurst Mode動作または固定周波数動作を選択可能です。アンチリンギング回路により、不連続モード時のEMIを低減します。このデバイスはサーマル・シャットダウン機能も備えています。
真の出力切断により、シャットダウン時に出力を完全にオープンにすることができます。LTC3527-1は、VOUT1またはVOUT2を、それぞれのSHDNが“L”になると能動的に放電します。シャットダウン時の消費電流は2μA以下です。
アプリケーション
- MP3/パーソナル・メディア・プレーヤ
- ノイズキャンセル/Bluetoothヘッドセット
- ワイヤレス・マウス
- 携帯型医療機器
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3527
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
1.00M
信頼性データ
1
65.93 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3527EUD#PBF |

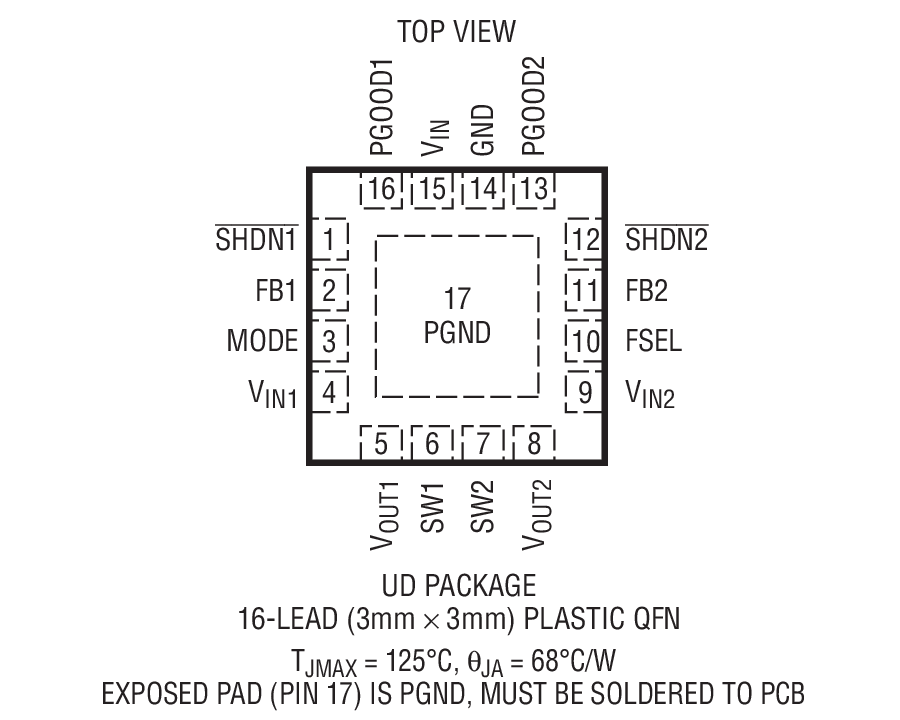

16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3527EUD#TRPBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3527EUD-1#PBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3527EUD-1#TRPBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
- LTC3527EUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3527EUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3527EUD-1#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3527EUD-1#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC1237A-A
LTC3527EUD Demo Board | Dual, 1.2MHz or 2.2MHz, 0.5V ≤ VIN ≤ 5V, VOUT1 = 3V/3.3V/5V(800mA Switch), VOUT2 = 1.8V/2.85V/3.3V(400mA Switch)
製品の詳細

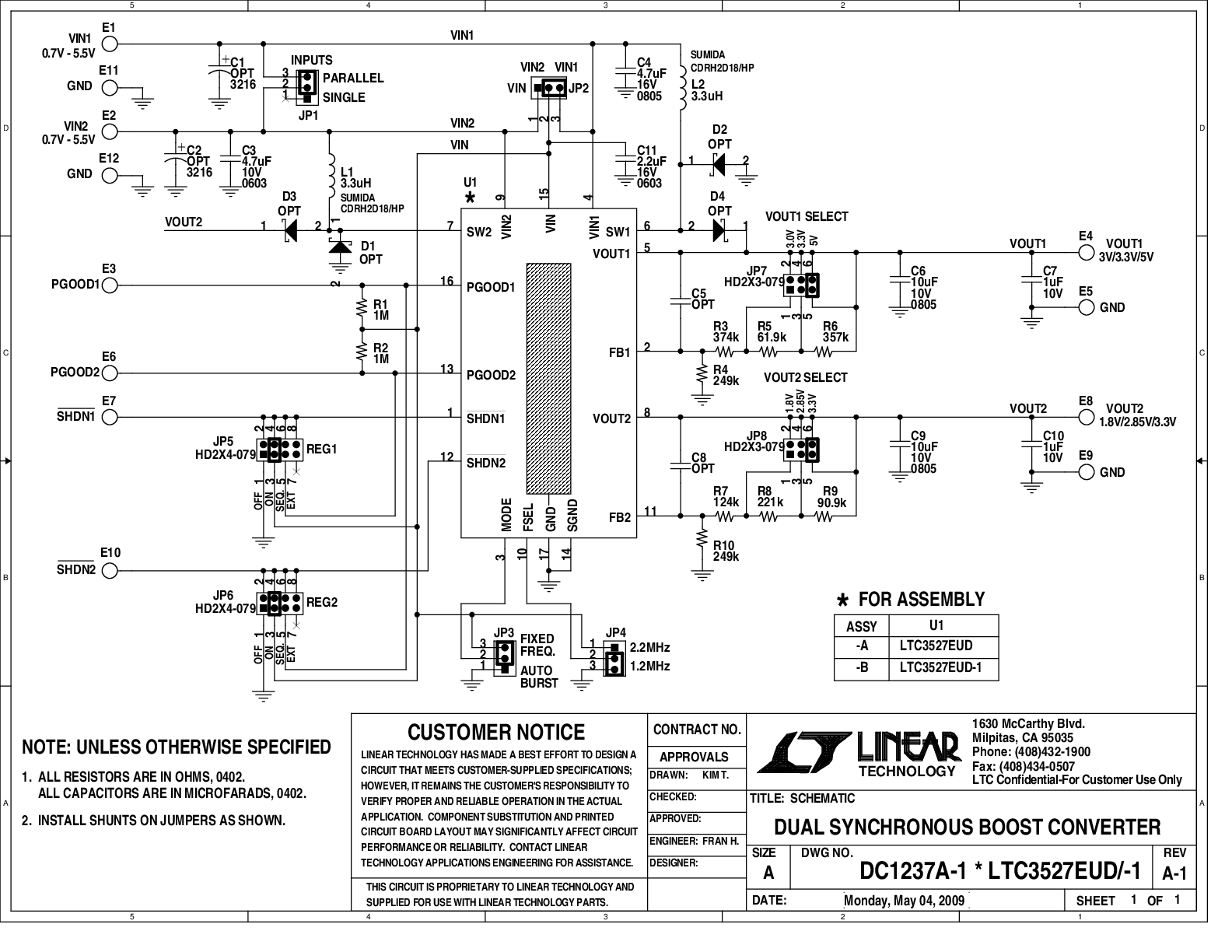

Demonstration circuit 1237A-A (LTC3527) and 1237A-B (LTC3527-1) are dual output, high-efficiency synchronous boost converter demo boards with each having an 800mA and a 400mA power switch. With a light load, the boost converters can startup with an input voltage as low as 700mV and once started, the input can go as low as 500mV while maintaining a regulated output voltage. Jumpers set the output voltages to one of three options for each output: 3V, 3.3V or 5V for VOUT1, and 1.8V, 2.85V or 3.3V for VOUT2. The devices can provide 200mA at 3.3V from a 1.5V input. The LTC3527-1 actively discharges VOUT1 or VOUT2 when the respective SHDN pin goes low.
資料
DC1237A-B
LTC3527EUD-1 Demo Board | Dual, 1.2MHz or 2.2MHz, 0.5V ≤ VIN ≤ 5V, VOUT1 = 3V/3.3V/5V(800mA Switch), VOUT2 = 1.8V/2.85V/3.3V(400mA Switch)
製品の詳細
Demonstration circuit 1237A-A (LTC3527) and 1237A-B (LTC3527-1) are dual output, high-efficiency synchronous boost converter demo boards with each having an 800mA and a 400mA power switch. With a light load, the boost converters can startup with an input voltage as low as 700mV and once started, the input can go as low as 500mV while maintaining a regulated output voltage. Jumpers set the output voltages to one of three options for each output: 3V, 3.3V or 5V for VOUT1, and 1.8V, 2.85V or 3.3V for VOUT2. The devices can provide 200mA at 3.3V from a 1.5V input. The LTC3527-1 actively discharges VOUT1 or VOUT2 when the respective SHDN pin goes low.
