LTC3521

1A 昇降圧DC/DCコンバータおよびデュアル600mA降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.89
特長
  • 3個の高効率DC/DC コンバータ:
    • 昇降圧 (VOUT:1.8V~5.25V、IOUT:1A)
    • デュアル降圧 (VOUT:0.6V~VIN、IOUT:600mA)
  • 入力電圧範囲:1.8V~5.5V
  • ピンで選択可能なBurst Mode®動作
  • Burst Mode動作時の全静止電流:30μA
  • 個別のパワーグッド・インジケータ出力
  • ソフトスタート内蔵
  • 熱保護および過電流保護
  • シャットダウン時の消費電流: 2µA 未満
  • 小型4mm × 4mm QFN パッケージと熱特性が改善されたTSSOPパッケージ
製品概要
show more Icon

LTC3521は、1A昇降圧DC/DCコンバータと2つの600mA同期整流式降圧DC/DCコンバータを一体化したデバイスです。1.1MHzのスイッチング周波数により、ソリューションの実装面積を最小限に抑えつつ、高効率を維持します。3つのコンバータはいずれもソフトスタートと内部補償機能を備えているので、ソリューションの実装面積を最小限に抑え、設計プロセスを簡素化します。

降圧コンバータは電流モードで制御され、内蔵の同期整流器を利用して効率を改善します。降圧コンバータはデューティ・サイクル100%の動作をサポートして、バッテリの寿命を延ばします。PWMピンを“L”に保つと、降圧コンバータは重負荷ではBurst Mode動作からPWMモードに自動的に移行します。PWMピンを“H”に保つと、降圧コンバータは低ノイズ、1.1MHzのPWMモードを維持します。

昇降圧コンバータは連続導通動作を行うので、効率を最大限に高めてノイズを最小限に抑えます。軽負荷では、昇降圧コンバータをBurst Modeで動作できるので、効率を改善して無負荷時のスタンバイ電流を低減することができます。

LTC3521のすべてのコンバータは、2μA未満のシャットダウン・モード、過熱保護シャットダウン、および電流制限保護機能を備えています。LTC3521は、24ピンの0.75mm × 4mm × 4mm QFNパッケージ、および熱特性が改善された20ピンTSSOPパッケージで供給されます。


アプリケーション

  • バーコード・リーダ
  • 医療用機器
  • ハンディ端末
  • PDA、ハンドヘルドPC
  • GPSレシーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3521EFE#PBF
  • HTML
  • HTML
LTC3521EFE#TRPBF
  • HTML
  • HTML
LTC3521EUF#PBF
  • HTML
  • HTML
LTC3521EUF#TRPBF
  • HTML
  • HTML
LTC3521IFE#PBF
  • HTML
  • HTML
LTC3521IFE#TRPBF
  • HTML
  • HTML
LTC3521IUF#PBF
  • HTML
  • HTML
LTC3521IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3521EFE#PBF

製造中

LTC3521EFE#TRPBF

製造中

LTC3521IFE#PBF

製造中

LTC3521IFE#TRPBF

製造中

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3521EUF#PBF

製造中

LTC3521EUF#TRPBF

製造中

LTC3521IUF#PBF

製造中

LTC3521IUF#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3521EFE#PBF

製造中

LTC3521EFE#TRPBF

製造中

LTC3521IFE#PBF

製造中

LTC3521IFE#TRPBF

製造中

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3521EUF#PBF

製造中

LTC3521EUF#TRPBF

製造中

LTC3521IUF#PBF

製造中

LTC3521IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

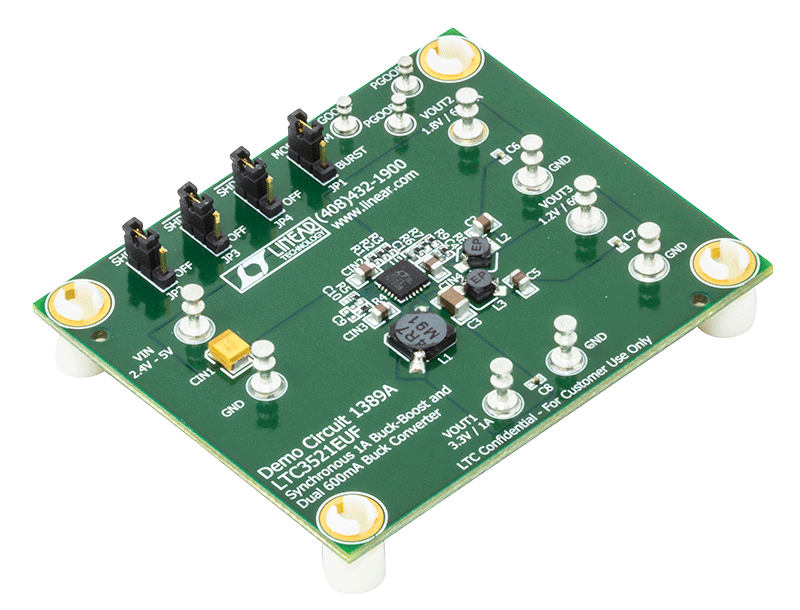

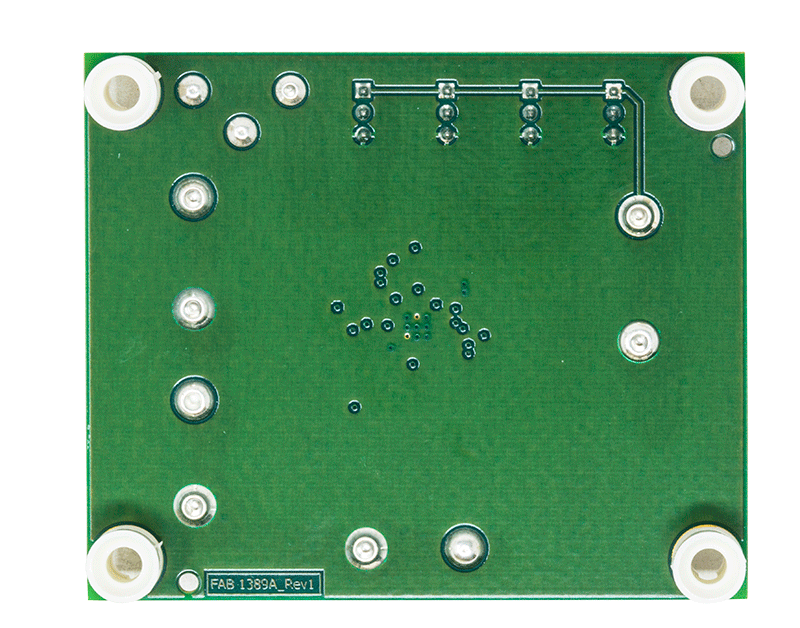

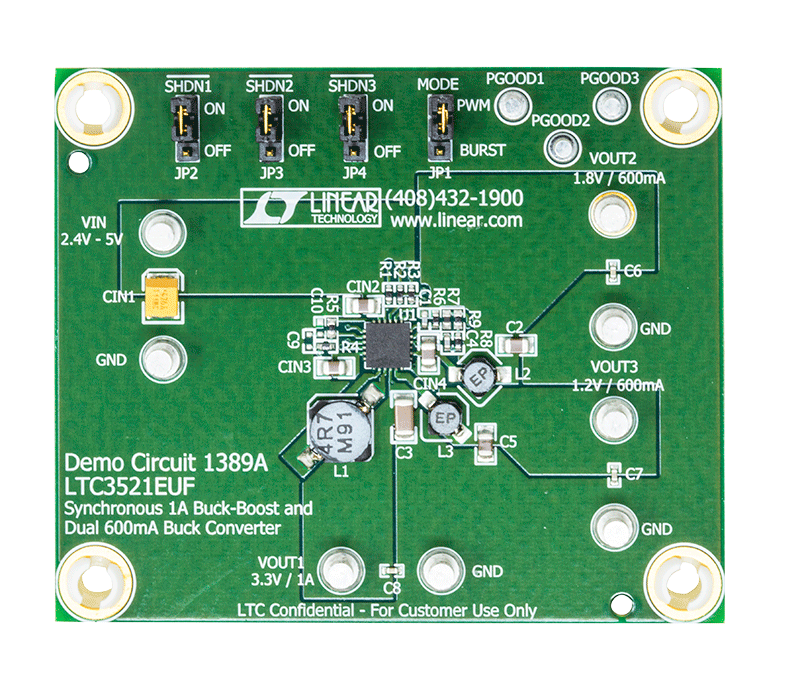

DC1389A

LTC3521EUF Demo Board | Buck-Boost Plus Dual Buck, 2.4V ≤ VIN ≤ 5V, VOUT1 = 3.3V @ 0.8A, VOUT2 = 1.2V @ 0.6A, VOUT3 = 1.8V @ 0.6A

zoom

DC1389A

LTC3521EUF Demo Board | Buck-Boost Plus Dual Buck, 2.4V ≤ VIN ≤ 5V, VOUT1 = 3.3V @ 0.8A, VOUT2 = 1.2V @ 0.6A, VOUT3 = 1.8V @ 0.6A

LTC3521EUF Demo Board | Buck-Boost Plus Dual Buck, 2.4V ≤ VIN ≤ 5V, VOUT1 = 3.3V @ 0.8A, VOUT2 = 1.2V @ 0.6A, VOUT3 = 1.8V @ 0.6A

製品の詳細

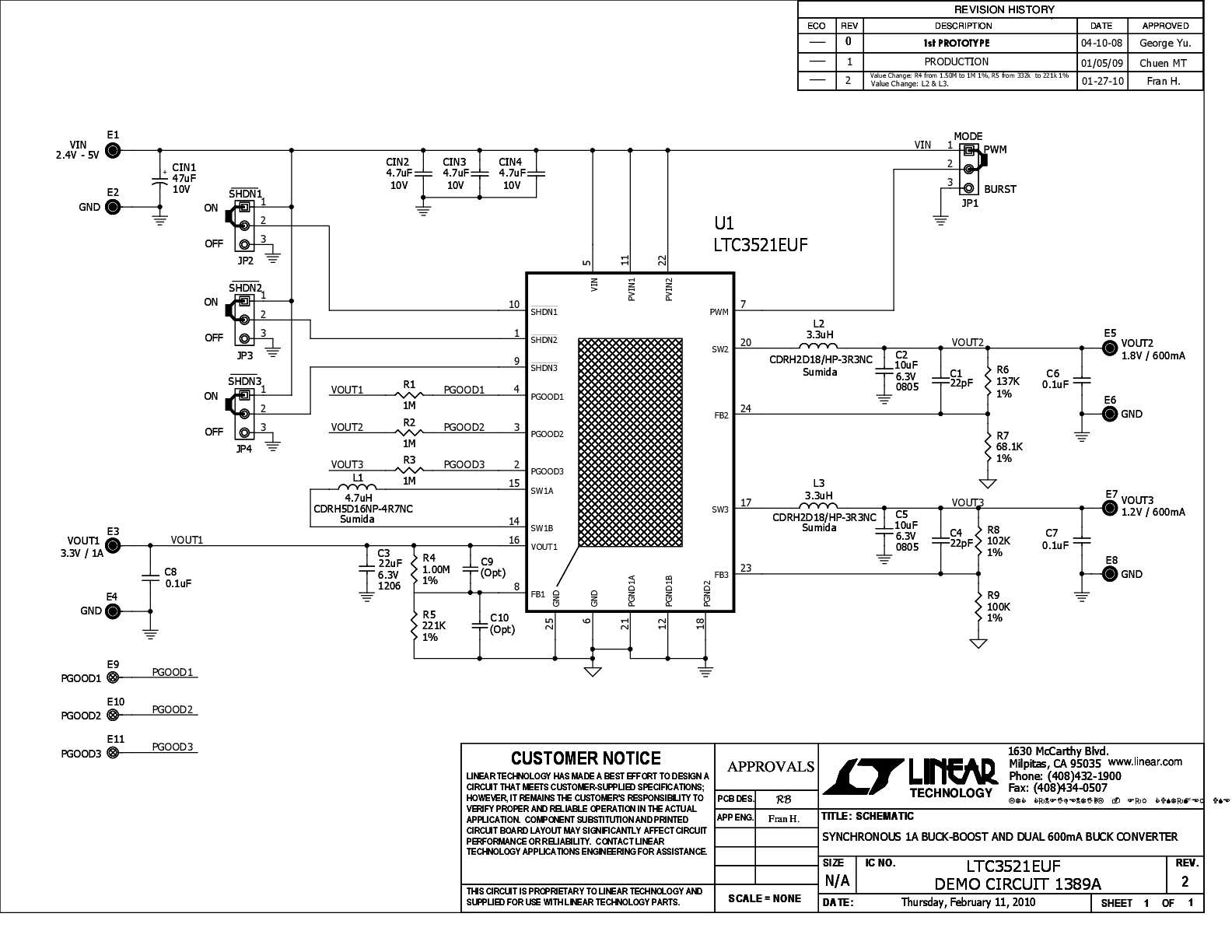

Demonstration circuit 1389A is high efficiency triple output DC/DC power supply featuring the LTC3521. The IC includes a 4-switch synchronous Buck-Boost DC/DC converter with a 1A switch rating and two synchronous 600mA Buck converters. The demo board accepts an input voltage between 2.4V and 5V, and provides fixed output voltages of 3.3V @800mA for the Buck-Boost converter and 1.2V & 1.8V @600mA for the Buck converters.



ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
