製品概要
機能と利点
- 定電流出力：350mA
- 2.8V～4V 出力準拠
- 1 セルまたは2 セルNiMH またはアルカリ入力

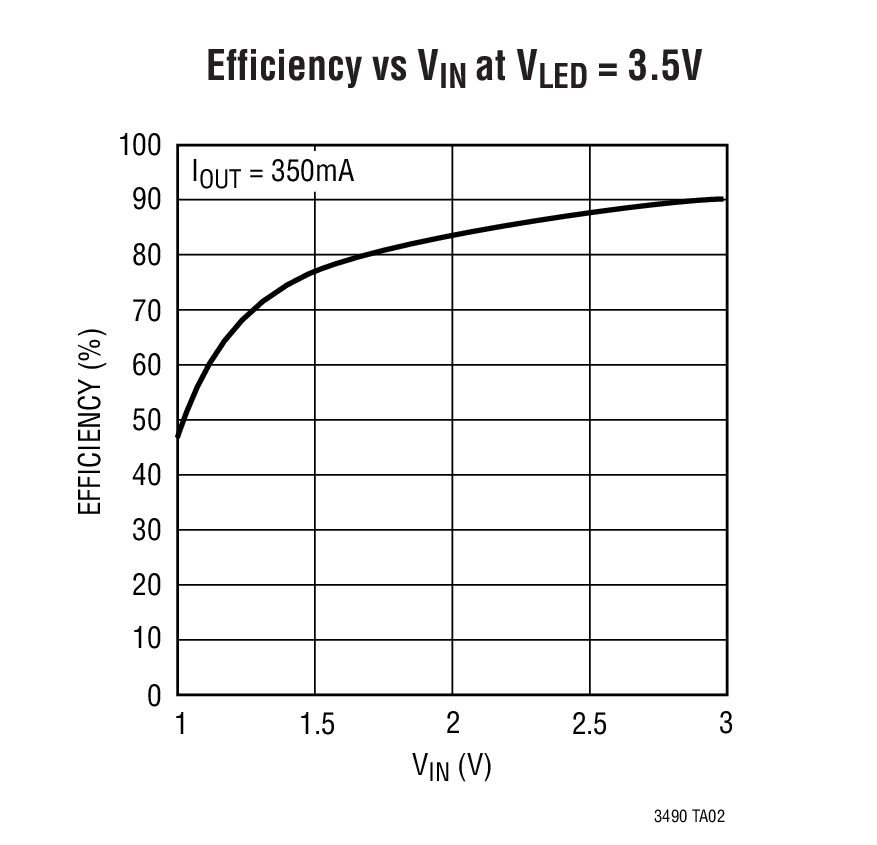

- 同期整流：最大90%の効率
- 固定周波数動作：1.3MHz
- 低消費電流：＜1mA
- 非常に低いシャットダウン電流：＜50μA
- 4.7V に制限されるオープンLED 出力
- VIN 範囲：1V～3.2V
- 調光制御
- 低電圧ロックアウトによるバッテリ保護

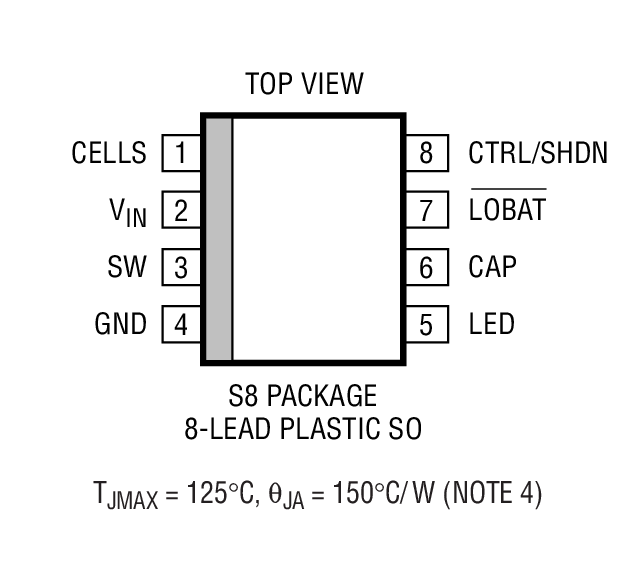

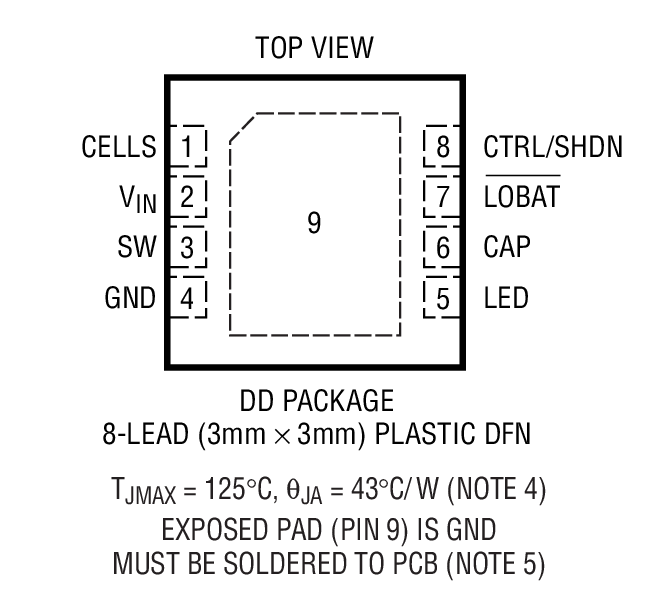

- 熱特性が改善された高さの低い(0.75mm）3mm×3mm 8 ピンDD およびS8 パッケージ
製品概要

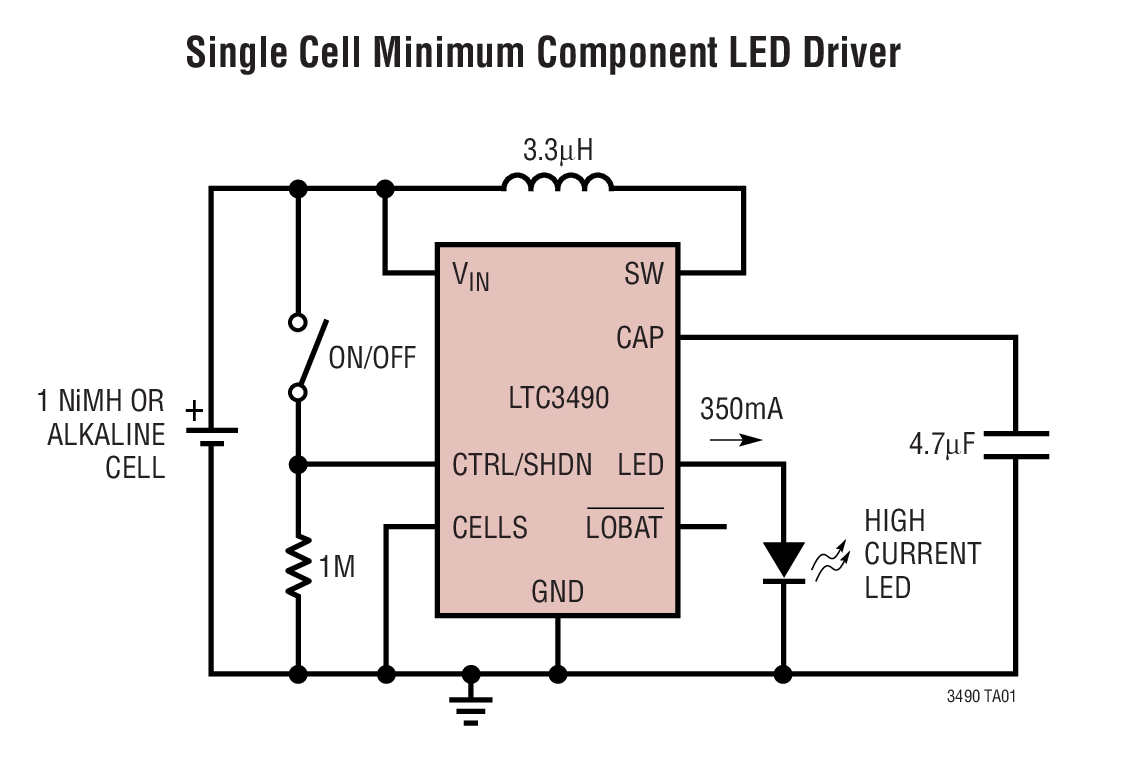

LTC3490は、1W LEDアプリケーション向けに定電流ドライブを供給します。このデバイスは1セルまたは2セルのNiMH/アルカリ･バッテリで動作し、最大4Vのコンプライアンス電圧で350mAの定電流を生成します。また、100mΩのNFETスイッチと130mΩ PFET同期整流器を内蔵しています。固定スイッチング周波数は1.3MHzに内部設定されます。
LTC3490は出力負荷切断時に出力電圧を4.7Vに制限します。また、アナログ調光機能を搭載し、CTRL/SHDN ピンの電圧に比例してドライブ電流を低減します。低バッテリ･ロジック出力は、バッテリ電圧が1V/セル を下回っていることを知らせます。また、バッテリ電圧が0.85V/セルになると、低電圧ロックアウト回路によってLTC3490 がシャットダウンします。帰還ループが内部補償されるので、部品数を最小限に抑えることができます。
アプリケーション
- 携帯照明
- 再充電可能なフラッシュライト
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
LTC3490: 1セル350mA LEDドライバ データシート (Rev. )10/1/2008
-
R415 Reliability Data3/23/2018
-

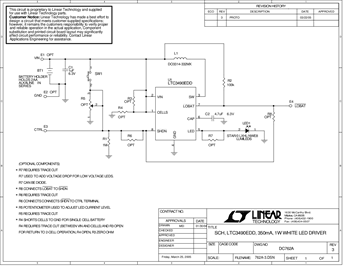

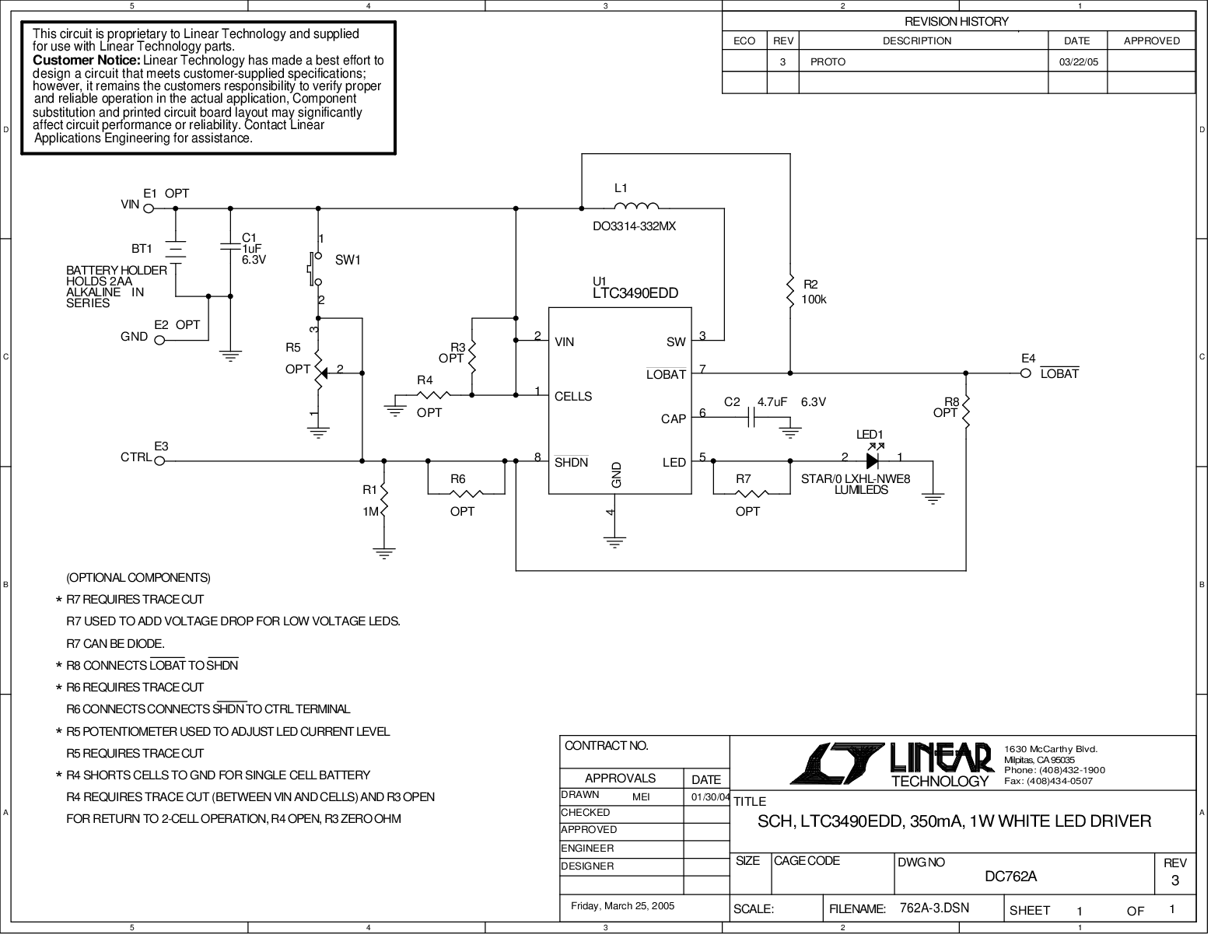

DC762A - Demo Manual9/24/2009
-
Simple Converter Drives Luxeon White LEDs from Batteries5/1/2005 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3490
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3490EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3490EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3490ES8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC3490ES8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
