製品概要
機能と利点

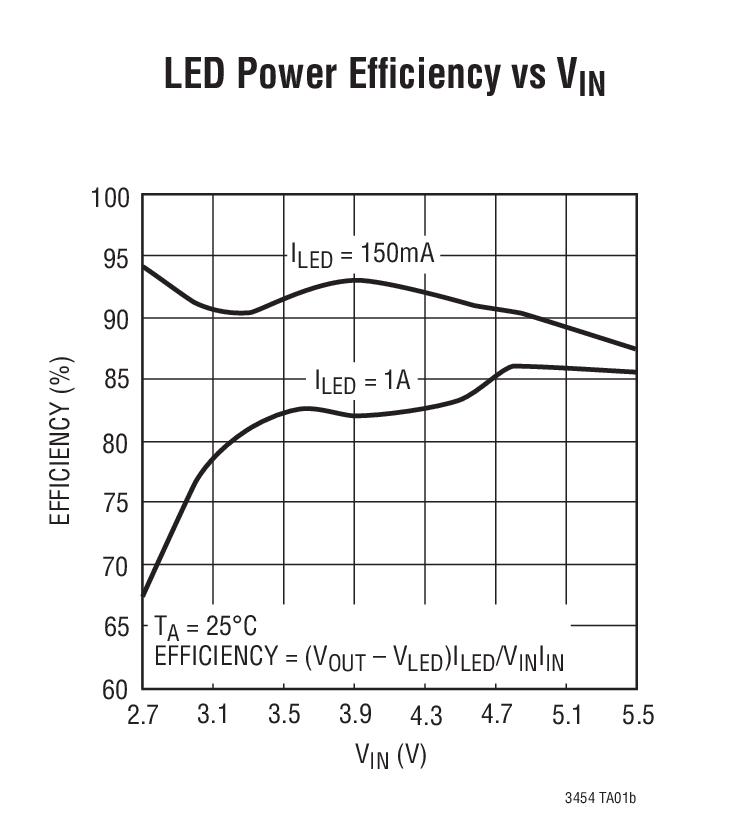

- 高効率：トーチ・モードで>90%（標準）、フラッシュ・モードで>80%
- 広いVIN範囲：2.7V～5.5V
- 最大1Aの連続出力電流
- LED電流プログラミング精度：3.5%
- ソフトスタート機能を搭載
- オープン/短絡LED保護
- 1MHzの固定周波数動作
- シャットダウン電流がゼロ
- 熱保護機能
- 熱特性が改善された小型の10ピン（3mm×3mm）DFNパッケージ
製品概要

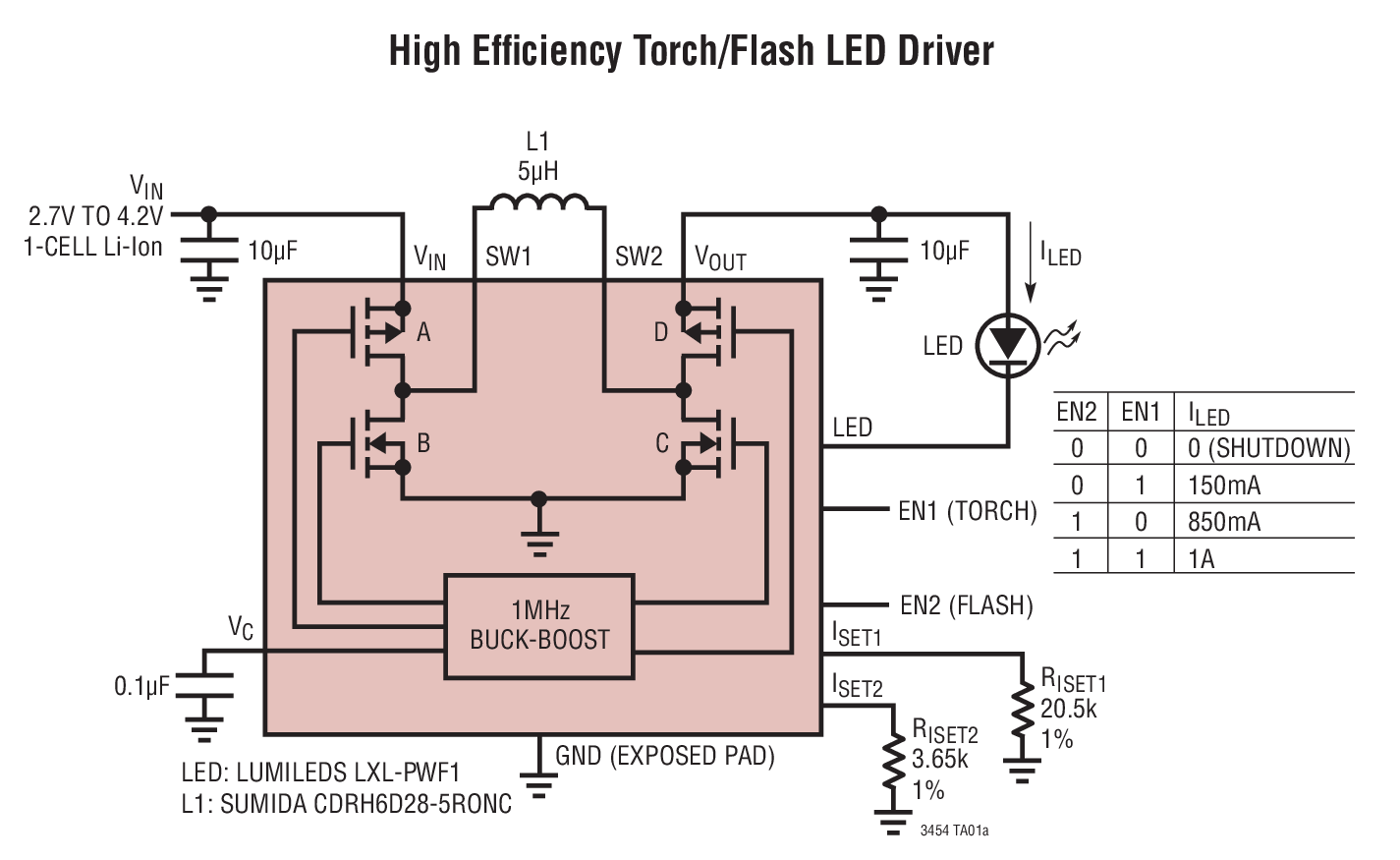

LTC3454は、1セル・リチウムイオン・バッテリ入力から最大1Aの電流で1個の高電力LEDをドライブするように最適化された同期整流式昇降圧 DC/DCコンバータです。このレギュレータは入力電圧とLED順方向電圧に応じて、同期整流式降圧モード、同期整流式昇圧モード、昇降圧モードのいずれかで動作します。リチウムイオン・バッテリの使用可能な全範囲（2.7V～4.2V）にわたり、90%を超えるPLED/PIN効率を達成できます。
LED電流は、2本の外付け抵抗と2つのイネーブル入力を使用して、（シャットダウンを含む）4つのレベルの1つにプログラム可能です。シャットダウン時には、消費電流はゼロになります。
1MHzの高い固定周波数で動作するので、小型の外付け部品を使用可能です。

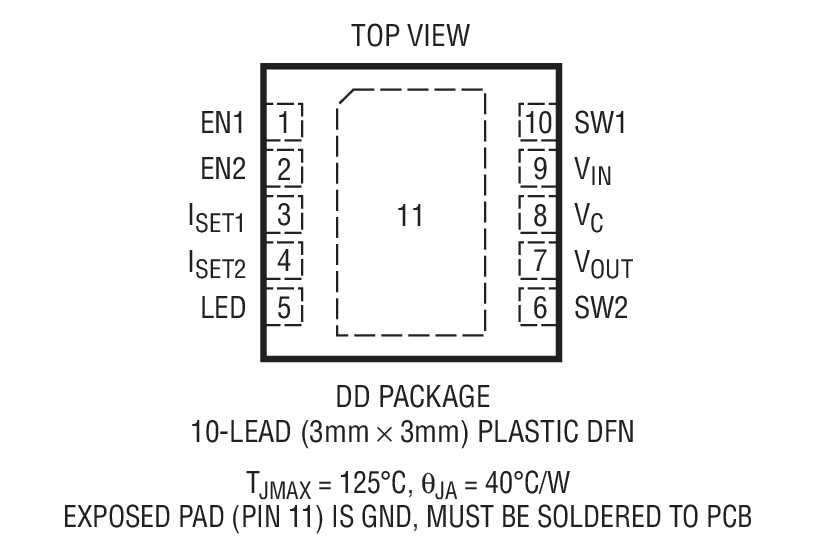

LTC3454は、熱特性が改善された高さの低い(0.75mm）10ピン（3mm×3mm）DFNパッケージで供給されます。
アプリケーション
- 携帯電話のカメラ・フラッシュ
- 携帯電話のトーチ・ライト
- デジタル・カメラ
- PDA
- 種々のリチウムイオンLEDドライバ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

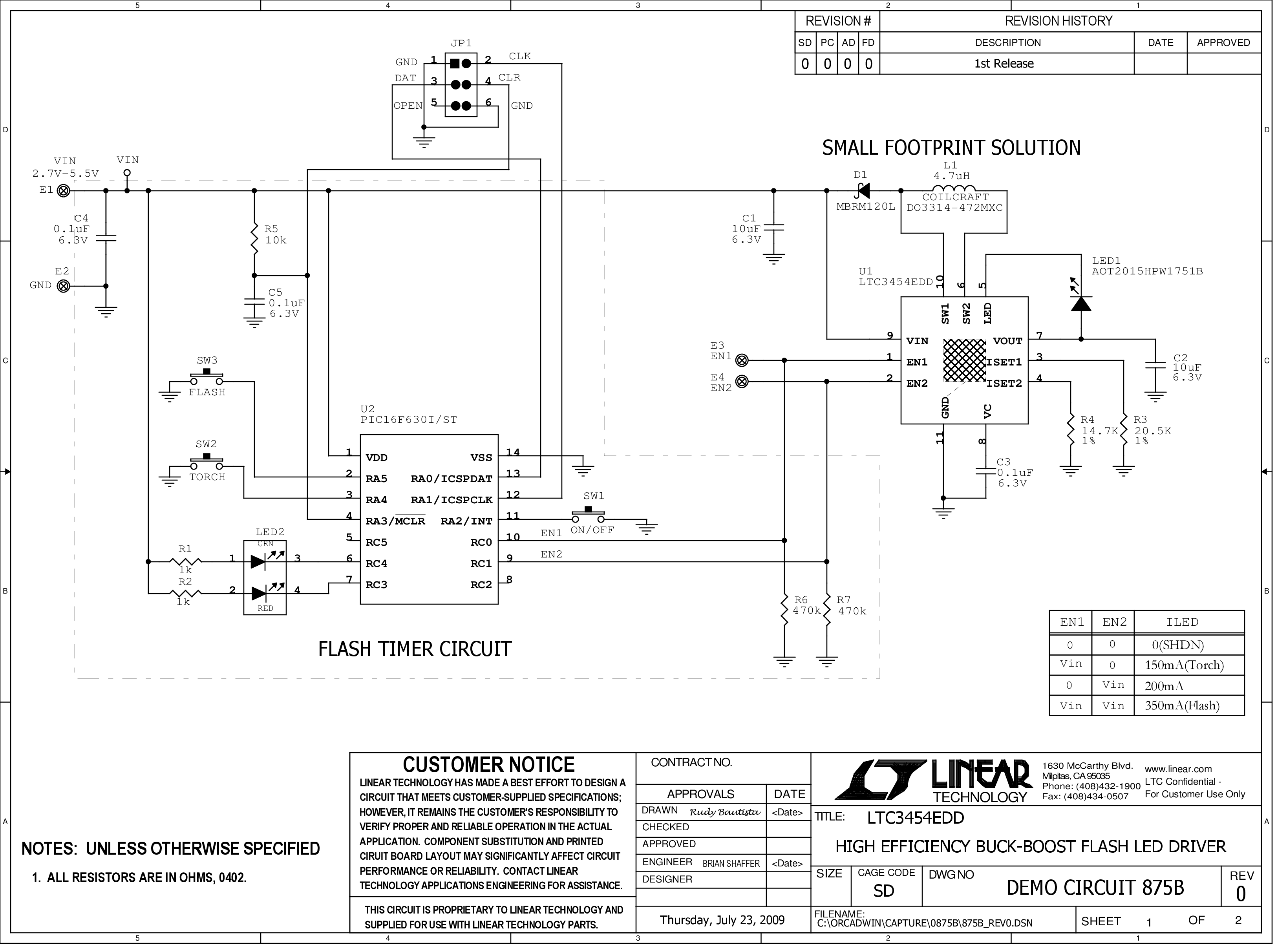

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3454
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3454EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3454EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
