LTC3453

同期整流式昇降圧高電力白色LEDドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.25
特長

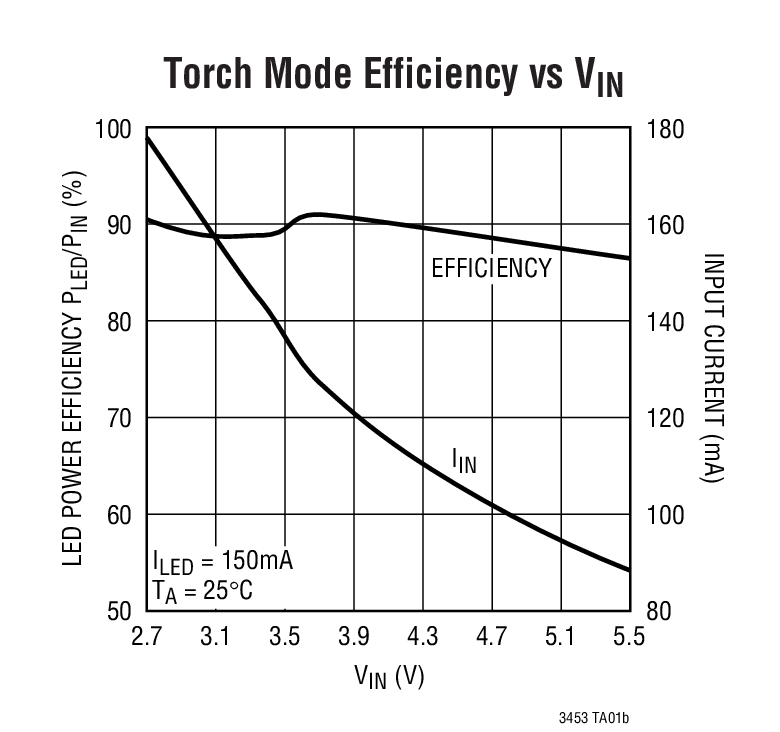

  • 高効率:1セル・リチウムイオン・バッテリ電圧の全範囲で標準90%
  • 広いVIN範囲:2.7V~5.5V
  • 最大500mAの連続出力電流
  • ソフトスタート機能を搭載
  • オープン/短絡LED保護
  • LED電流マッチング:標準で2%以下
  • 1MHzの固定周波数動作
  • 低いシャットダウン電流:6μA
  • 熱保護機能
  • 熱特性が改善された小型の16ピン(4mm×4mm)QFNパッケージ
製品概要
show more Icon

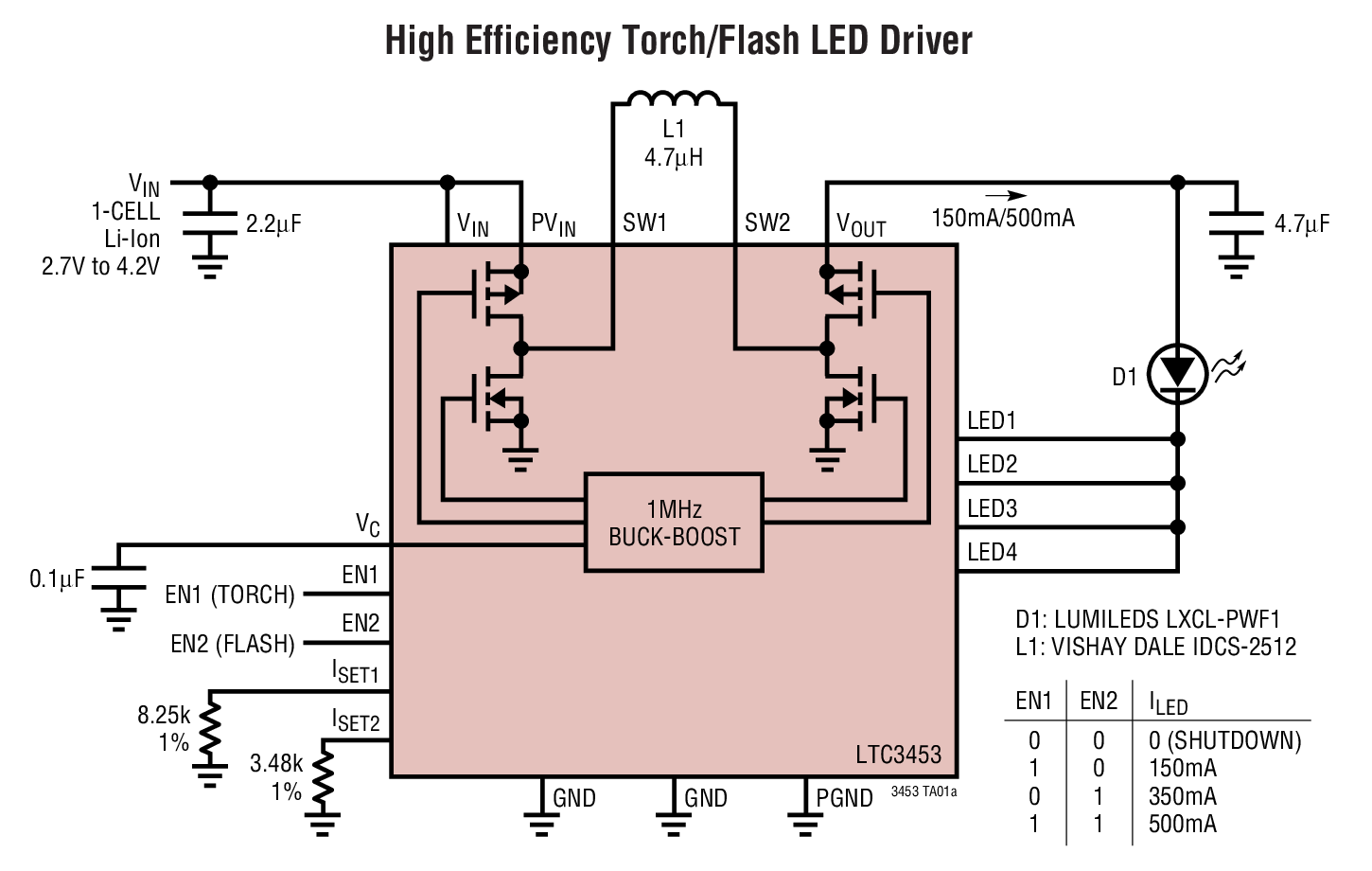

LTC3453は、1セル・リチウムイオン・バッテリ入力から最大500mAの電流で最大4個の白色LEDをドライブするために最適化された同期整流式昇降圧 DC/DCコンバータです。このレギュレータは入力電圧とLED最大順方向電圧に応じて、同期整流式降圧モード、同期整流式昇圧モード、昇降圧モードのいずれかで動作します。プログラムされた電流で最大順方向電圧降下を必要とするLEDを決定し、同相出力レールを安定化して損失を最小限に抑える独自のアーキテクチャを採用することにより、最適な効率を達成します。リチウムイオン・バッテリの使用可能な全範囲(2.7V~4.2V)にわたり、90%の効率を達成できます。

LED電流は、2本の電流設定抵抗と2つのイネーブル・ピンを使用して、(シャットダウンを含む)4つのレベルの1つにプログラム可能です。シャットダウン時には、消費電流がわずか6μAになります。

1MHzの高い固定周波数で動作するので、小型の外付けインダクタを使用可能です。LTC3453は、熱特性が改善された高さの低い(0.75mm)16ピン(4mm×4mm)QFNパッケージで供給されます。


アプリケーション

  • 携帯電話
  • デジタル・カメラ
  • PDA
  • 携帯機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

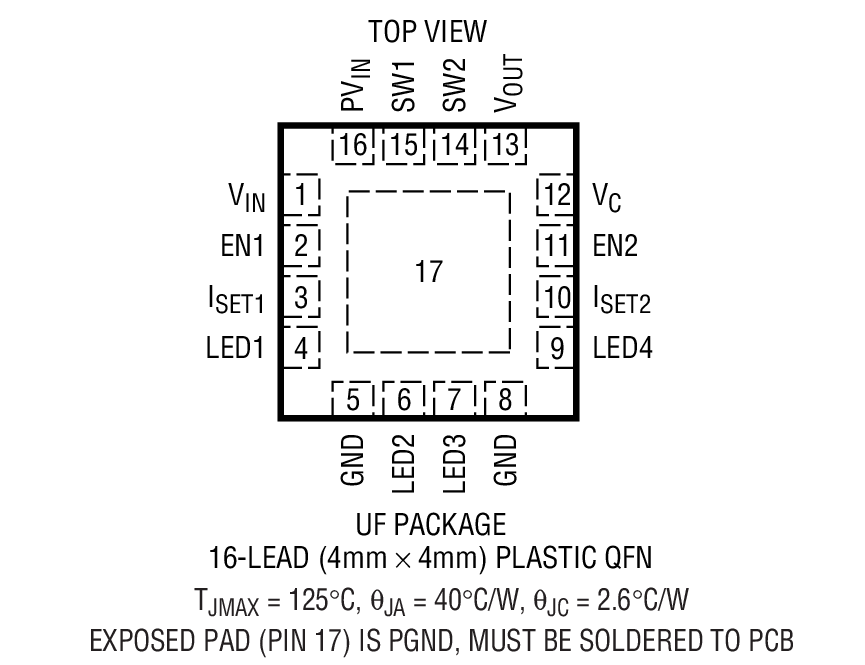

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3453EUF#PBF
  • HTML
  • HTML
LTC3453EUF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC810A

LTC3453EUF Demo Board | Buck-Boost Flash(500mA)/Torch(150mA) LED Driver, 2.7 ≤ VIN ≤ 5.5V, VLED

zoom

DC810A

LTC3453EUF Demo Board | Buck-Boost Flash(500mA)/Torch(150mA) LED Driver, 2.7 ≤ VIN ≤ 5.5V, VLED

LTC3453EUF Demo Board | Buck-Boost Flash(500mA)/Torch(150mA) LED Driver, 2.7 ≤ VIN ≤ 5.5V, VLED

製品の詳細

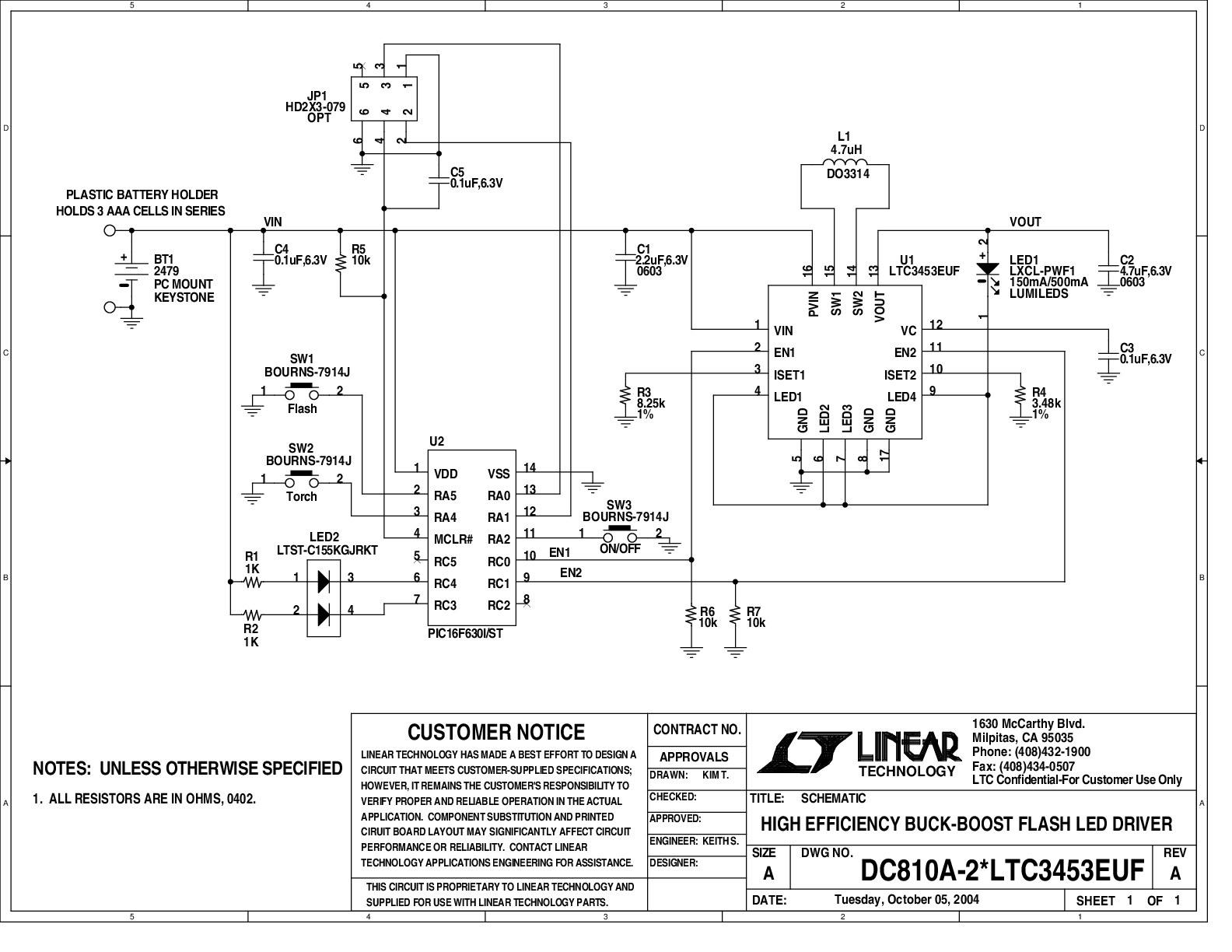

Demonstration circuit 810 is a high efficiency buck-boost flash LED driver featuring the LTC3453 and the LXCL-PWF1 Lumileds Luxeon Flash LED. The board is optimized for 500mA (300ms) LED flash current or 150mA constant LED torch current with a single Lithium-Ion battery input voltage range of 2.7V to 4.2V or three AAA batteries in series. The Lithium-Ion battery input voltage range, high LED flash current and separate torch mode current setting, internal synchronous power switches, minimal and low-profile external components, and simple design makes the LTC3453 a great solution for highly efficient, space-constrained cellular telephone camera flash solutions. DC810 comes with three AAA batteries in series to simulate the capabilities of a typical Lithium-Ion cellular telephone battery.
