製品概要
機能と利点
- 高効率：リチウムイオン・バッテリ電圧の全範囲で85%以上
- 広いVIN範囲：2.7V～5.5V
- メイン/カメラ電流を個別に制御
- 最大425mAの連続出力電流
- ソフトスタート機能を搭載
- オープン/短絡LED保護
- PWM輝度制御
- LED電流マッチング：標準で2.5%以下
- 1MHzの固定周波数動作
- 低いシャットダウン電流：6.5μA
- 熱保護機能

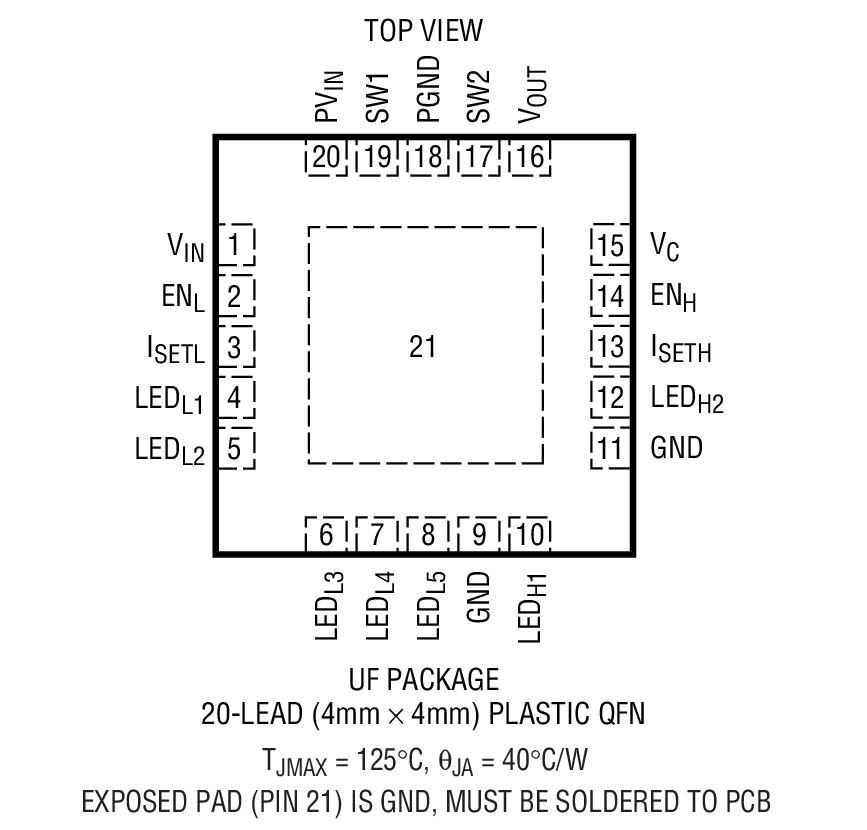

- 熱特性が改善された小型の20ピン（4mm×4mm）QFNパッケージ
製品概要

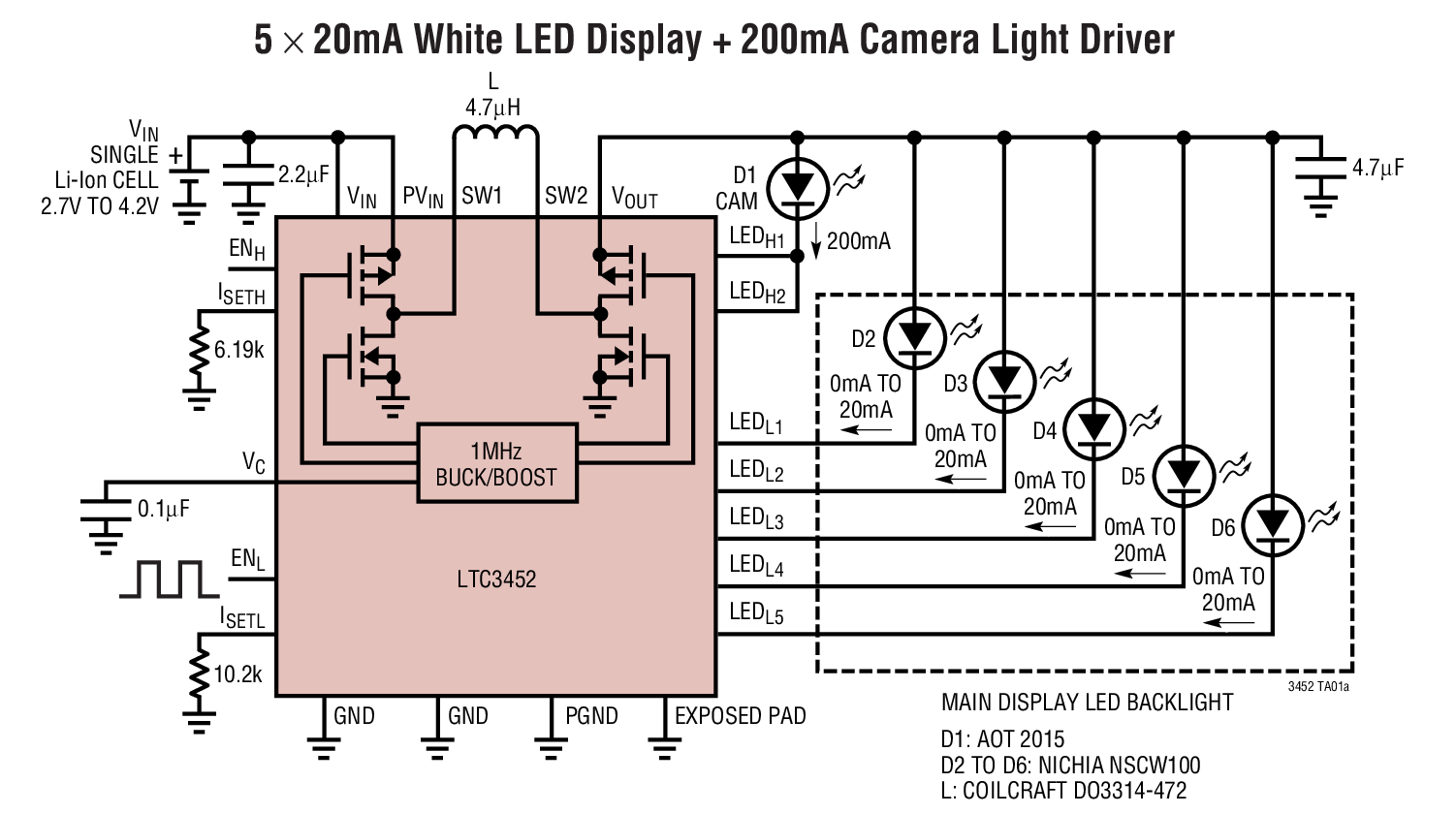

LTC3452は、1セル・リチウムイオン・バッテリ入力から2バンクの白色LEDをドライブするために最適化された同期整流式昇降圧DC/DCコンバータです。低電力LEDバンクでは、5個の並列LEDをそれぞれ最大25mAでドライブ可能で、高電力LEDバンクでは、2個のLEDをそれぞれ最大150mA（あるいは、1個のLEDを300mA）でドライブ可能です。レギュレータは入力電圧とLED最大順方向電圧に応じて、同期整流式降圧モード、同期整流式昇圧モード、昇降圧モードのいずれかで動作します。設定された電流での最大順方向電圧降下を必要とするLEDを検知し、同相出力レールを安定化して損失を最小限に抑えることにより、最適な効率を達成します。リチウムイオン・バッテリの使用可能な全範囲（2.7V～4.2V）にわたり、85%の効率を達成できます。
LEDディスプレイごとの最大LED電流は、1本の外付け抵抗で設定可能です。デュアル･イネーブル･ピンにより、低電力バンクのPWM輝度制御が可能で、高電流バンクのオン/オフを個別に制御できます（LEDカメラ･フラッシュに最適）。シャットダウン時には、消費電流がわずか6.5μAになります。
1MHzの高い固定周波数で動作するので、小型の外付けインダクタを使用可能です。LTC3452は、熱特性が改善された高さの低い(0.75mm）20ピン（4mm×4mm）QFNパッケージで供給されます。
アプリケーション
- 携帯電話
- デジタル・カメラ
- PDA
- 携帯機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

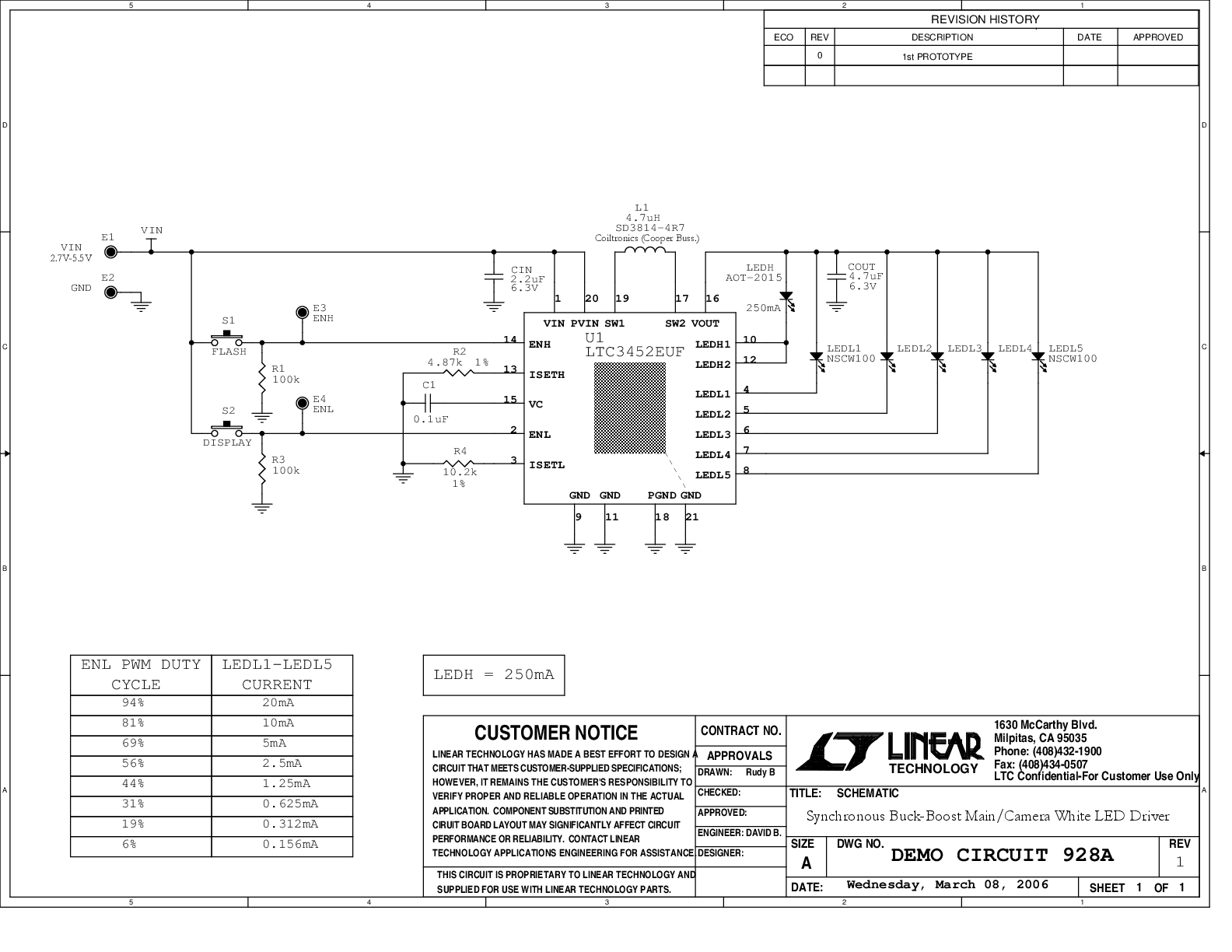

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3452
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3452EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3452EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
