特長
- 出力電圧を上回る/下回る、あるいは等しい入力電圧での安定化出力
- 1個のインダクタ、ショットキー・ダイオード不要
- 高効率：最大96%
- バーストモード動作時の消費電流：28μA
- 1セル・リチウムイオン・バッテリで最大1.2Aの連続出力電流
- シャットダウン時、真の出力切断
- 2.4V～5.5Vの入力範囲
- 2.4V～5.25Vの出力範囲
- 600kHzの固定周波数動作
- 同期可能な発振器
- バーストモード動作または固定周波数動作を選択可能
- シャットダウン時の消費電流： < 1μA
- 熱特性が改善された小型12ピン（4mm×3mm×0.8mm）DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3443は、出力電圧を上回るまたは下回る入力電圧でも、また出力電圧と等しい入力電圧でも動作する高効率の固定周波数昇降圧DC/DCコンバータです。このデバイスはLTC3441とピン互換ですが、動作周波数を600kHzに低減し、バーストモード動作時にVCピンをクランプする回路を搭載しています。あらゆる動作モードで連続伝達関数方式を採用しているので、出力電圧がバッテリ電圧の範囲内にある1セル・リチウムイオンまたはマルチセル・アプリケーションに最適です。
このデバイスは2つの0.10Ω NチャネルMOSFETスイッチと2つの0.11Ω Pチャネル・スイッチを内蔵しています。外付けのショットキー・ダイオードはオプションで、これを使用することによって効率を適度に改善することができます。動作周波数は600kHzに内部設定されますが、最大1.2MHzまで同期可能です。消費電流はバーストモード動作時にはわずか28μAで、携帯アプリケーションでバッテリ寿命を最大限に延ばすことができます。バーストモード動作はユーザによって制御され、MODE/SYNCピンを"H"にドライブすることによってイネーブルできます。MODE/SYNCピンにクロックが供給されるか、もしくは"L"にドライブされると、固定周波数スイッチングがイネーブルされます。
この他に、1μAシャットダウン、ソフトスタート制御、サーマル・シャットダウン、電流制限などの機能も搭載しています。LTC3443は熱特性が改善された12ピン（4mm×3mm）DFNパッケージで供給されます。
アプリケーション
- ハンドヘルド・コンピュータ
- ハンドヘルド機器
- MP3プレーヤ
- デジタル・カメラ
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3443
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
デザイン・ノート
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
25.65 K
ユーザ・ガイド
1
248.00K
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3443EDE#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC3443EDE#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
- LTC3443EDE#PBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3443EDE#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

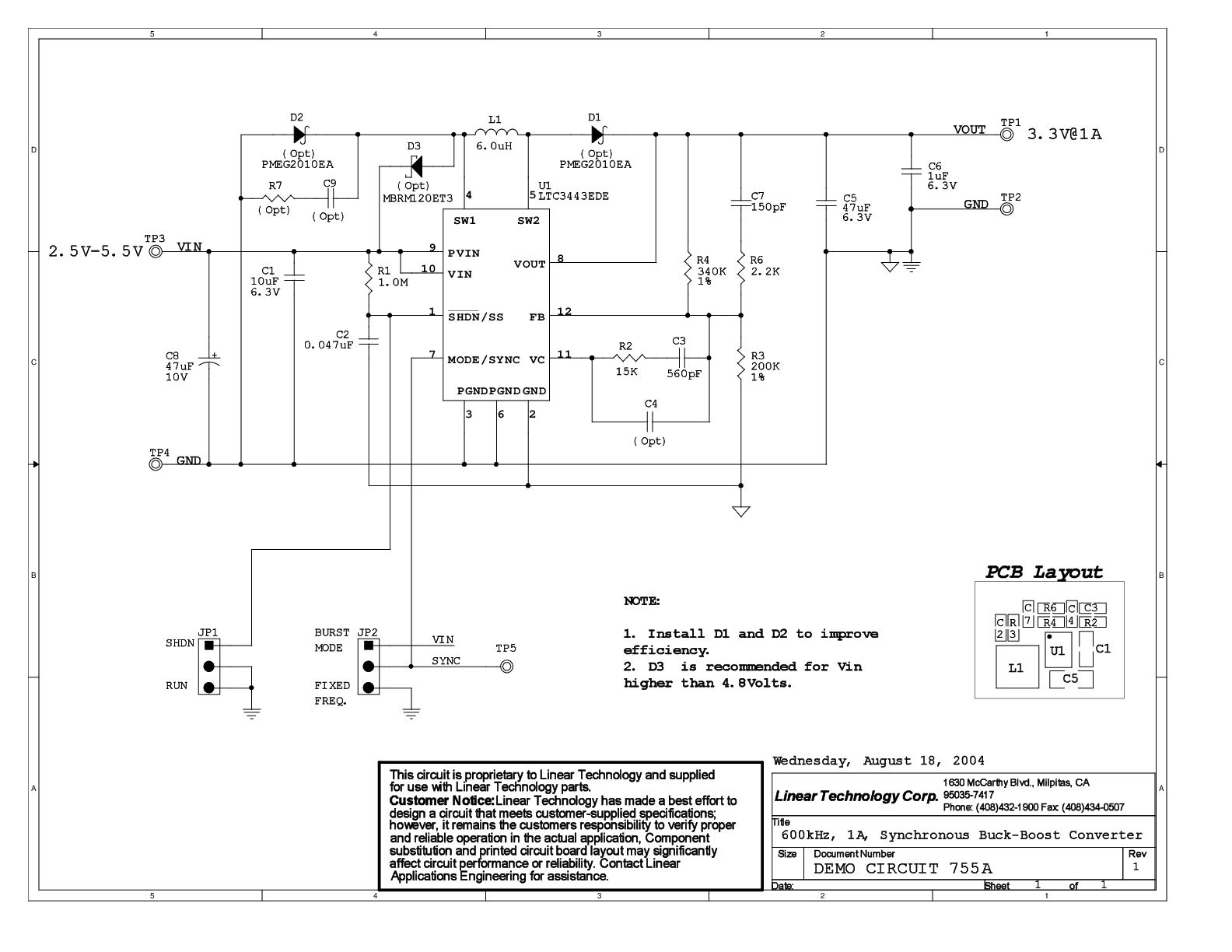

DC755A
LTC3443EDE | 600kHz, Synchronous Buck-Boost Converter, 2.4V ≤ VIN ≤ 5.5V, 3.3VOUT @ 1A
製品の詳細
Demonstration Circuit 755 is a constant-frequency synchronous Buck-Boost converter using the LTC3443. The input range is from 2.4V to 5.5V, making it ideal for single-cell lithium-ion or threecell NiCd/NiMH battery applications. This converter provides up to 95% efficiency, much higher than traditional Buck-Boost converters. For 2.5V minimum input voltage, this converter can provide up to 1A load current. The output voltage is set at 3.3V. A different output voltage in the range of 2.4V to 5.25V can be obtained by changing one of the feedback resistors.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
