製品概要

機能と利点

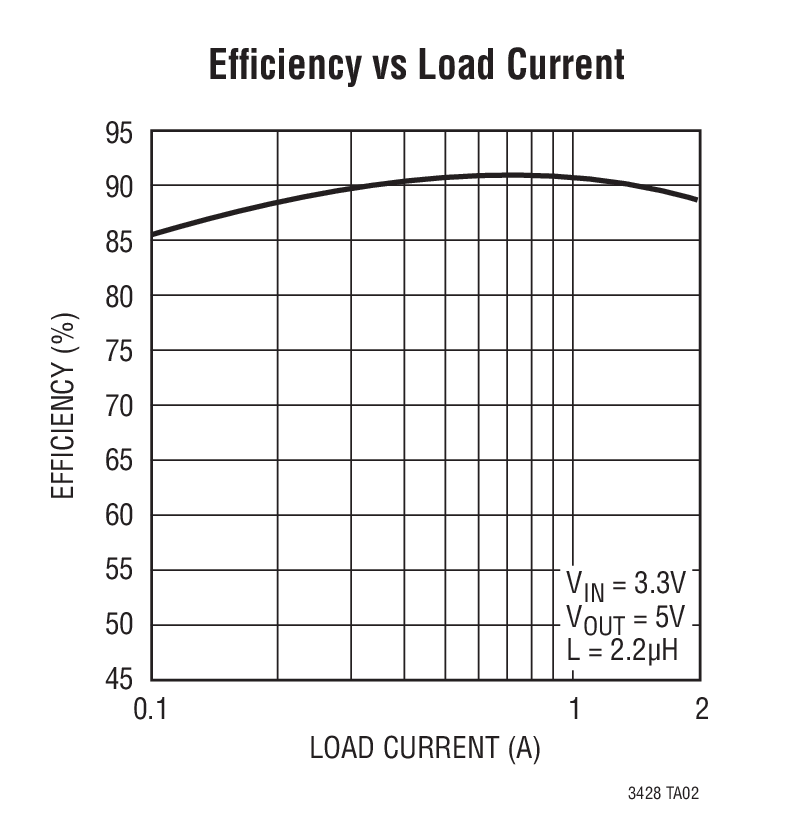

  • 高効率:最大92%
  • 2フェーズ制御により、出力電圧リップルを低減

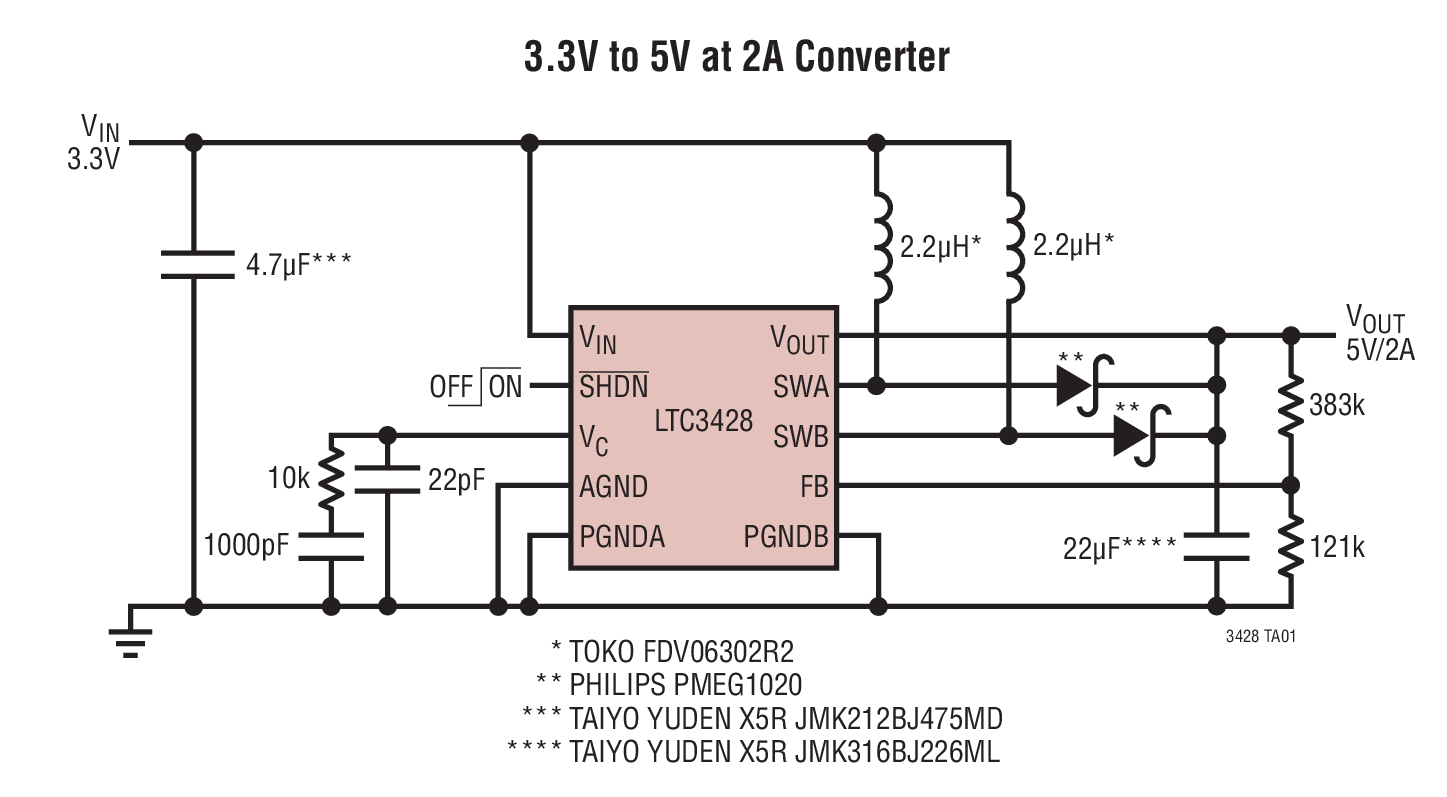

  • 3.3V入力から5V/2Aを供給
  • 1.8V入力から3.3V/1.5Aを供給
  • 調整可能な出力電圧:1.6V~5.25V
  • 入力範囲:1.6V~4.5V
  • 内部ソフトスタート動作
  • 低いシャットダウン電流:1μA以下
  • 小型の表面実装部品を使用

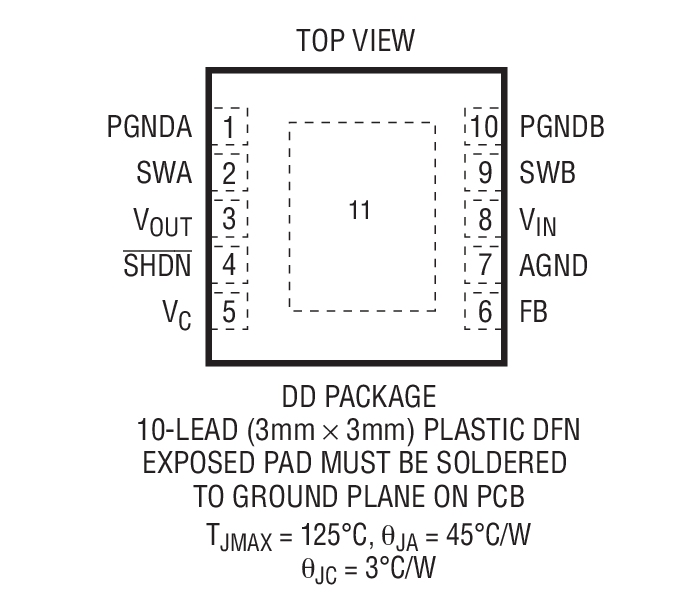

  • 10ピン3mm×3mm DFNパッケージ

製品概要

LTC3428は、3.3V入力から5V/2Aを供給可能な2フェーズ、電流モード昇圧コンバータです。2つの93mΩ、2A、NチャネルMOSFETスイッチを搭載しているので、1.6Vの低い入力電圧で高効率を達成します。

1MHzのスイッチング周波数と2フェーズ設計により、外付け部品の数とサイズを最小限に抑えます。2フェーズ動作により、ピーク・インダクタ電流とコンデンサ・リップル電流を大幅に低減するので、実効スイッチング周波数を2倍にし、インダクタやコンデンサのサイズを最小限に抑えます。また、外部補償により、帰還ループ応答を特定のアプリケーション向けに最適化することができます。

この他にも、消費電流を1μA以下に低減するアクティブ“L”のシャットダウン・ピン、内部ソフトスタート、アンチリンギング制御、サーマル・シャットダウンなどの機能を備えています。LTC3428は高さの低い(0.75mm)10ピン(3mm×3mm)DFNパッケージで供給されます。


アプリケーション

  • ネットワーキング機器
  • ハンドヘルド機器
  • デジタルカメラ
  • 配電
  • 3.3Vから5Vへのローカル変換

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

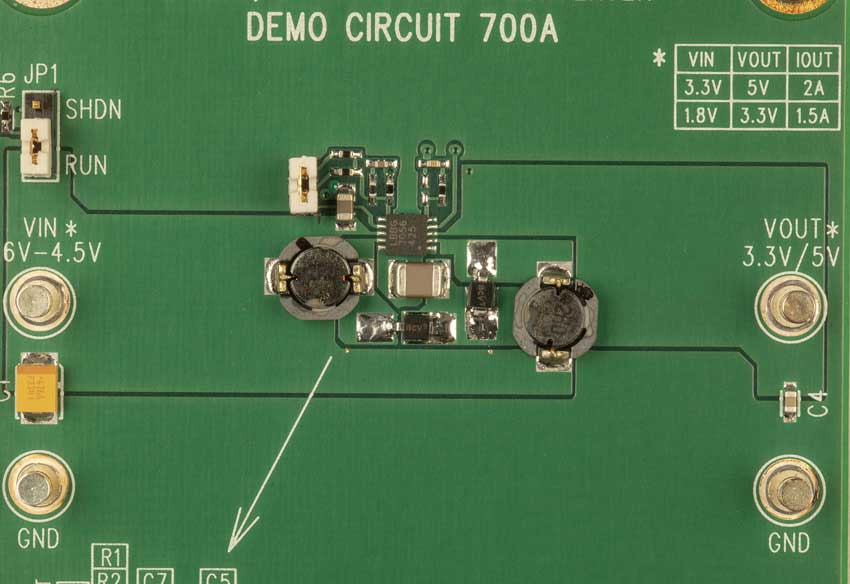

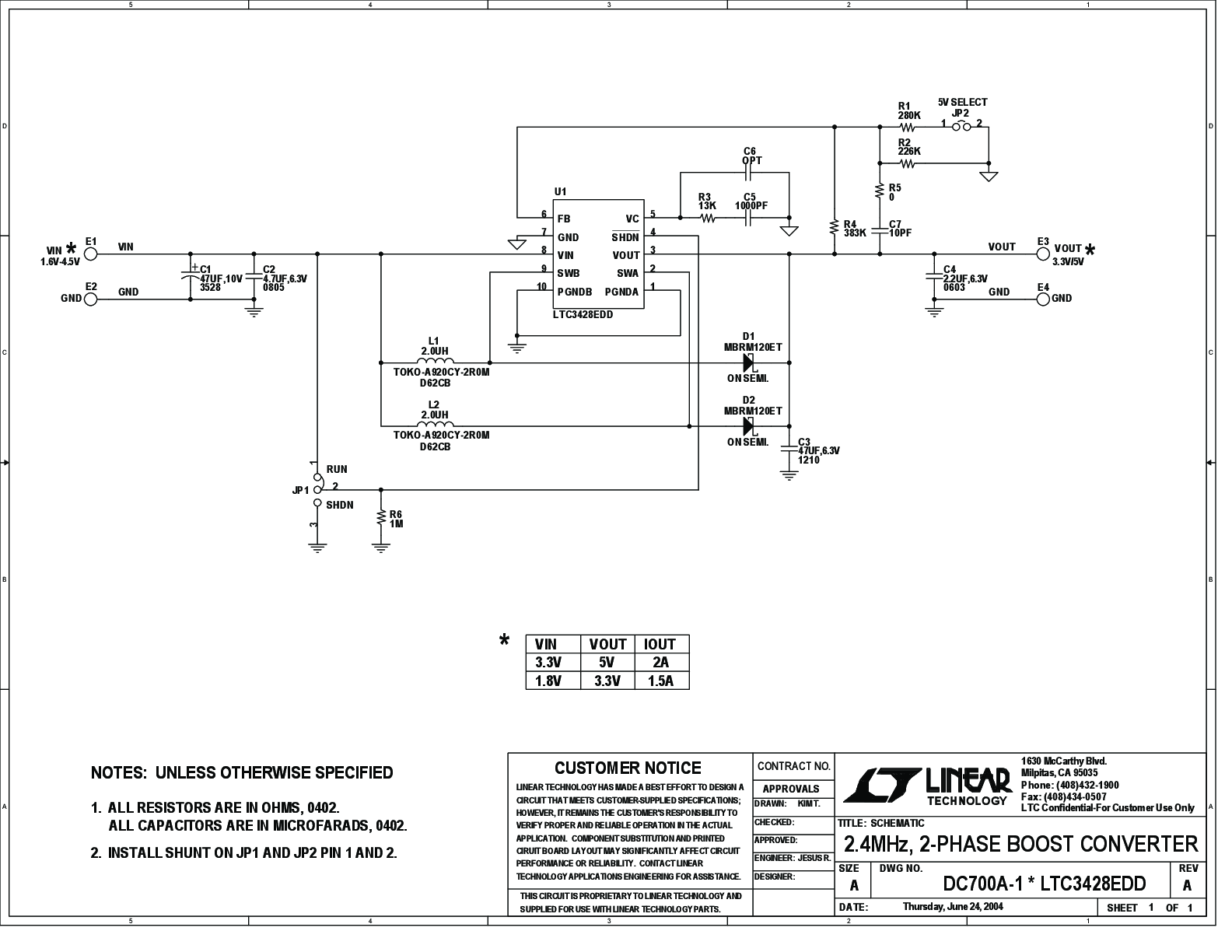

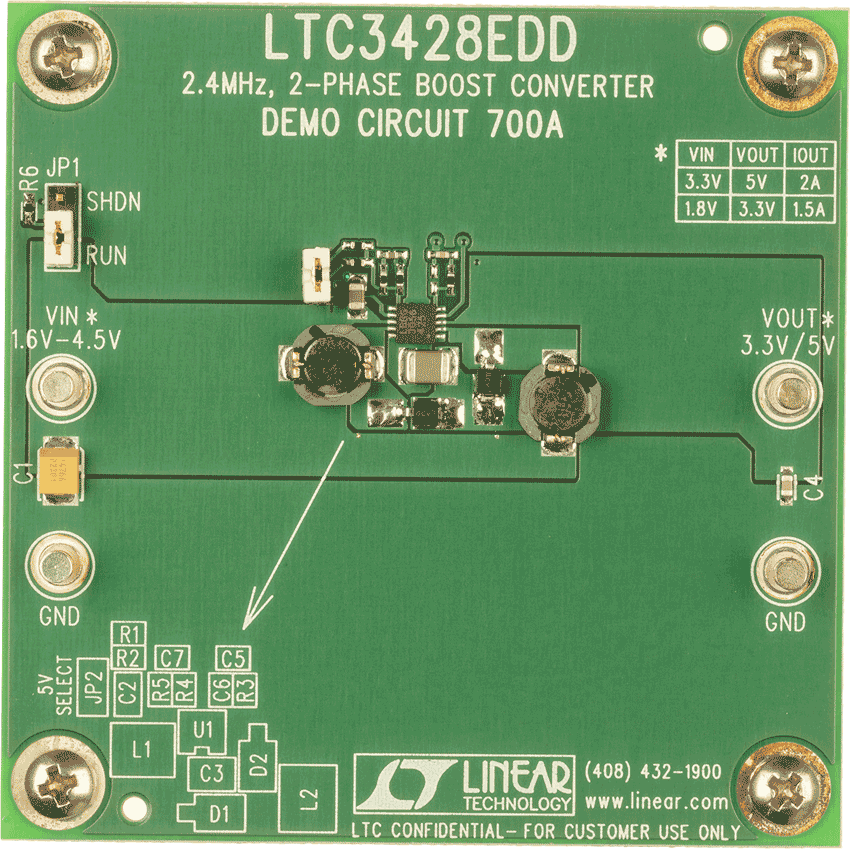

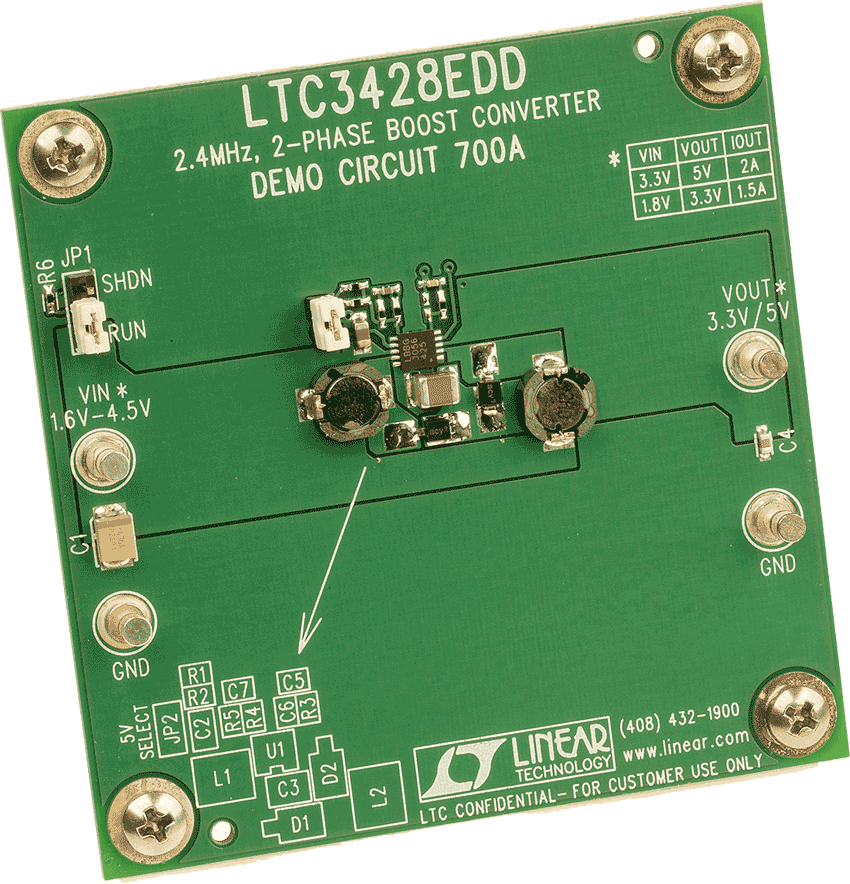

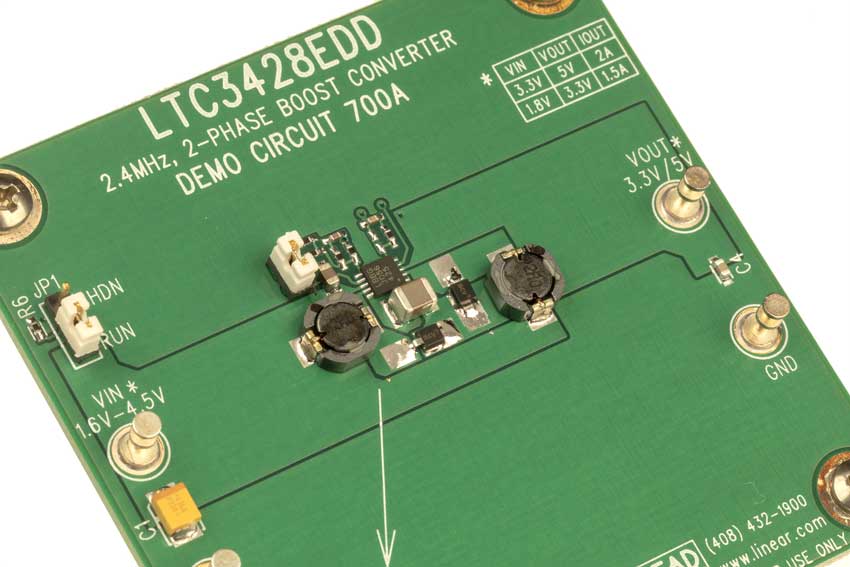

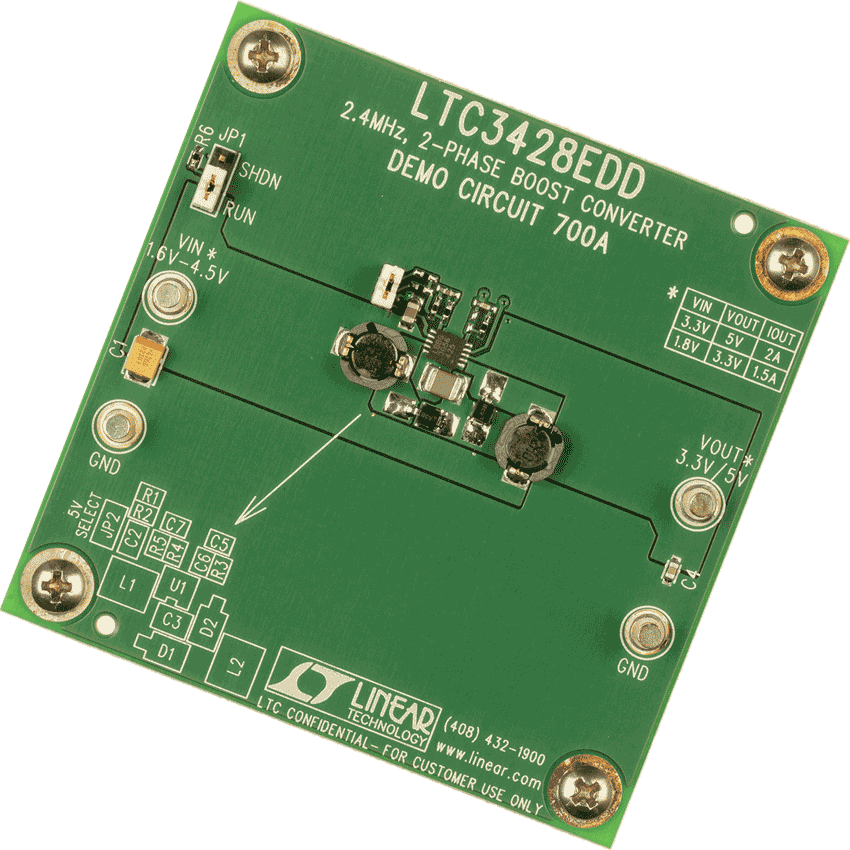

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3428
