LTC3427

2mm×2mm DFNパッケージの500mA、1.25MHz、同期整流式昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.15
特長

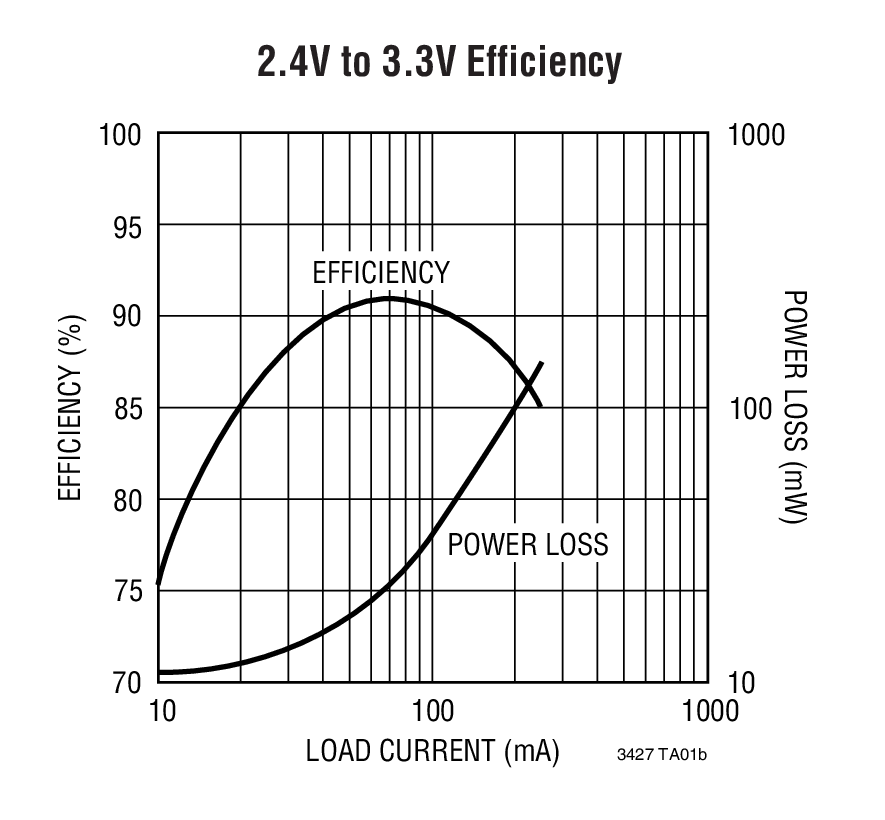

  • 高効率:最大94%

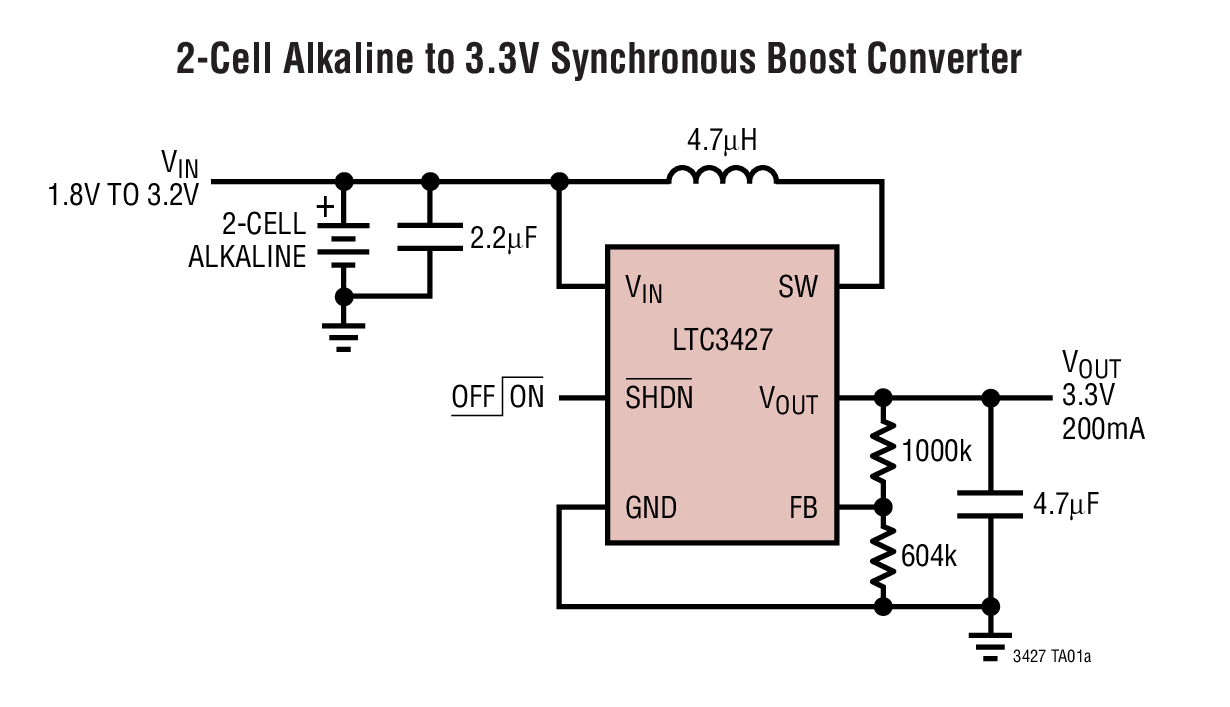

  • 2セル・アルカリ・バッテリから3.3V/200mAを供給
  • 1セル・リチウムイオン・バッテリから5V/200mAを供給
  • 突入電流制限とソフトスタート
  • シャットダウン時の出力切断
  • 入力電圧範囲:1.8V~5V
  • 出力電圧範囲:1.8V~5.25V
  • 1.25MHzの固定周波数、低ノイズPWM
  • 同期整流器内蔵
  • ロジック制御されたシャットダウン:1μA以下
  • アンチリンギング制御によってEMIを最小化
  • 小型の外付け部品を使用
  • 短絡保護

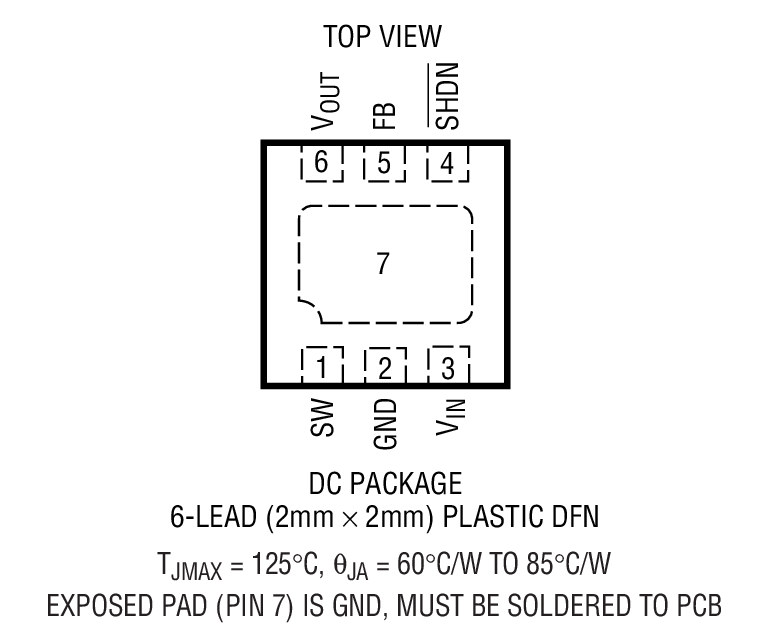

  • 高さの低い(0.75mm×2mm×2mm) DFNパッケージ
製品概要
show more Icon

LTC3427は、6ピン2mm×2mm DFNパッケージに真の出力切断機能を搭載した、業界初の高効率、固定周波数、昇圧DC/DCコンバータです。LTC3427は最小限の外付け部品を使用して、1.8Vの低い入力電圧で動作します。0.525ΩのNチャネルMOSFETスイッチと0.575ΩのPチャネルMOSFET同期整流器を搭載しているので、2セル・アルカリ・バッテリ入力から3.3V/200mAを供給することができます。

LTC3427は起動時の突入電流を制限し、VOUTのソフトスタートを行います。1.25MHzのスイッチング周波数により、高さの低い小型のインダクタやセラミック・コンデンサを使用できるので、ソリューションの実装面積を最小限に抑えます。また、VOUTリップルを非常に低く抑えます。電流モードPWM設計は内部補償され、外付け部品数を低減します。アンチリンギング制御により、不連続モード動作時のEMIを低減します。LTC3427は、1μA以下の低いシャットダウン電流やサーマル・シャットダウンも特長としています。


アプリケーション

  • ハンドヘルド機器
  • デジタル・カメラ
  • ワイヤレス・ヘッドセット
  • GPS受信機
  • 携帯用医療機器
  • MP3プレーヤ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.15

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3427EDC#TRMPBF
  • HTML
  • HTML
LTC3427EDC#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

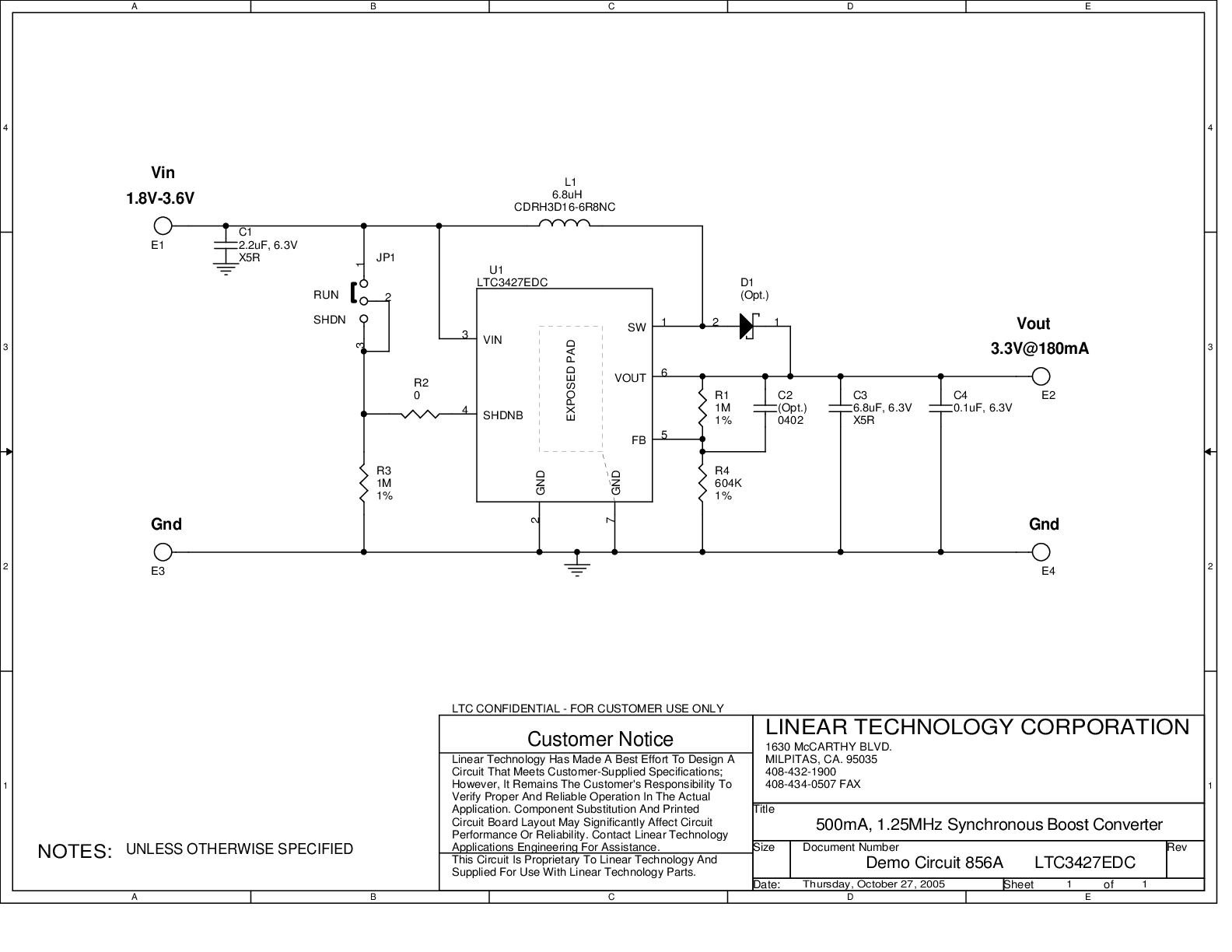

DC856A

LTC3427EDC Demo Board | 1.8V ≤ VIN ≤ 3.6V, VOUT = 3.3V @ 180mA

zoom

DC856A

LTC3427EDC Demo Board | 1.8V ≤ VIN ≤ 3.6V, VOUT = 3.3V @ 180mA

LTC3427EDC Demo Board | 1.8V ≤ VIN ≤ 3.6V, VOUT = 3.3V @ 180mA

製品の詳細

Demonstration circuit 856A is a 500mA, 1.25MHz Synchronous Boost Converter featuring the LTC3427EDC. The demo circuit demonstrates a DC/DC boost converter, with a 500mA switch current limit, providing 3.3V at 180mA from a 1.8V to 3.6V input voltage.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
