製品概要

機能と利点

  • 高効率デュアル降圧出力:最大96%
  • 出力電流:VIN=3Vで600mA/チャネル
  • 動作時の消費電流:わずか35μA(両チャネル)
  • 2.25MHzの固定周波数動作
  • 入力電圧範囲:2.5V~5.5V
  • 低損失動作:100%デューティ・サイクル
  • ショットキー・ダイオード不要
  • 内部補償により、あらゆるセラミック・コンデンサを使用可能
  • チャネルごとに個別のソフトスタート機能を搭載
  • 固定出力電圧バージョンあり
  • 電流モード動作による優れた入力および負荷過渡応答
  • 0.6Vリファレンスにより、低出力電圧が可能
  • Burst Mode動作をユーザが選択可能
  • 短絡保護機能
  • 非常に低いシャットダウン電流:IQ<1μA
  • 小型MSOPまたは3mm×3mm DFN-8パッケージ

製品概要

LTC3419は、小型3mm×3mm DFNパッケージのデュアル2.25MHz固定周波数同期整流式降圧DC/DCコンバータです。100%デューティサイクルによって低損失動作を行い、携帯システムのバッテリ寿命を延ばします。0.6Vの帰還リファレンス電圧により、低出力電圧が可能です。各レギュレータは600mAの出力電流を供給可能です。

入力電圧範囲が2.5V~5.5Vなので、リチウムイオンおよびUSB駆動アプリケーションに最適です。動作時の消費電流はわずか35μAで、シャットダウン時には1μA以下に低減されます。ユーザが選択可能なモード入力により、高効率のBurst Mode動作とパルススキップ・モードのトレードオフが可能です。

2.25MHzのスイッチング周波数が内部設定されているので、小型の表面実装インダクタやコンデンサを使用可能です。また、ソフトスタート機能により、起動時の突入電流を低減します。両方の出力が内部補償されているので、セラミック出力コンデンサを使用できます。LTC3419は高さの低い(0.75mm)3mm×3mm DFNパッケージで供給されます。LTC3419には、内蔵の抵抗分割器によって選択される固定出力電圧バージョンもあります(表2参照)。


アプリケーション

  • 携帯電話
  • デジタル・スチール・カメラ
  • ワイヤレスおよびDSLモデム
  • 携帯メディア・プレーヤ
  • PDA/パームトップPC

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

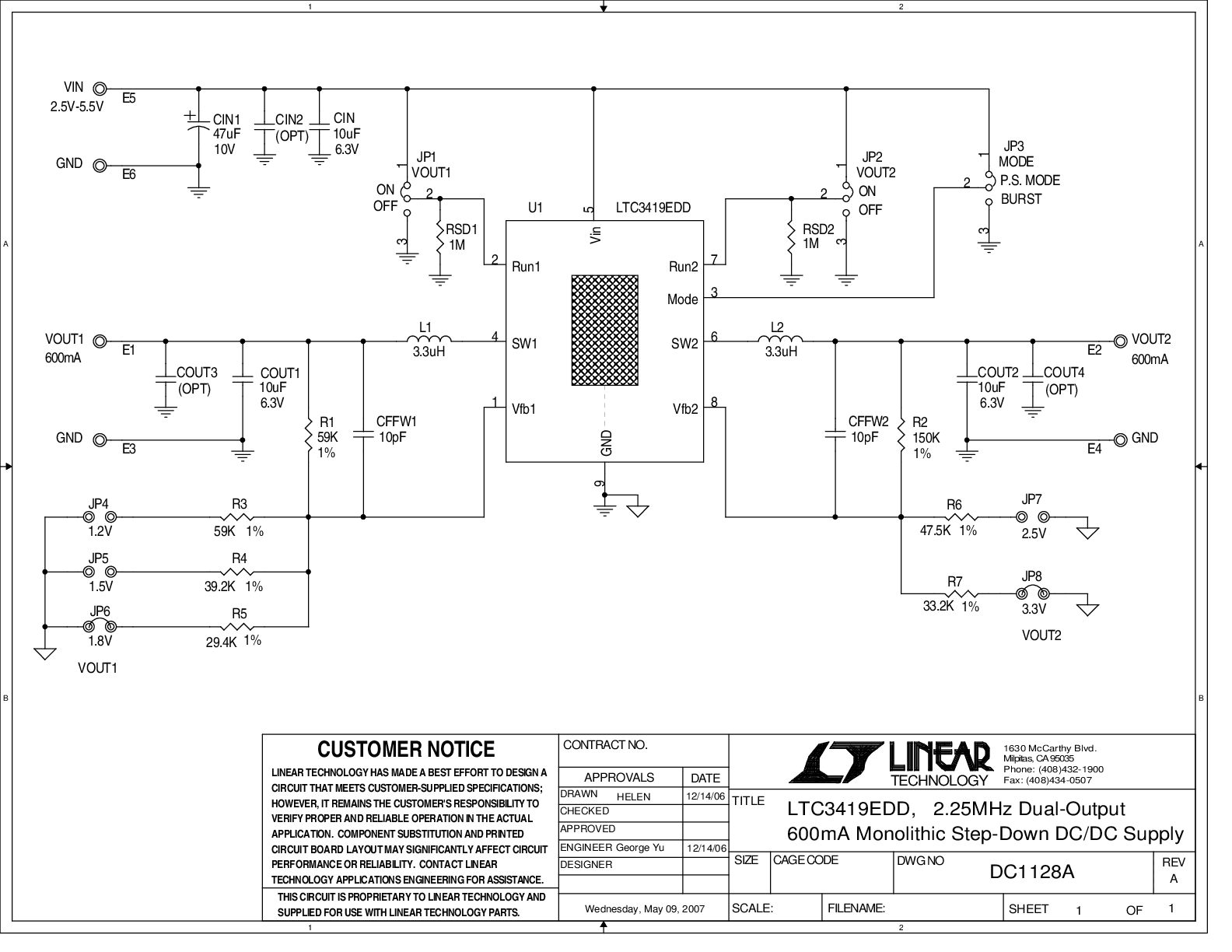

評価キット (1)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3419

LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

この回路のプロジェクト・ファイルを開くには:

ステップ1:LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。

ステップ2:以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。

ステップ3:プロジェクト・ファイルが実行できない場合、リンクを右クリックして[対象をファイルに保存]を選択します。次に、LTpowerCADツールを起動し、[ファイル]メニューで[プロジェクトを開く]を選択してプロジェクト・ファイルを開きます。

LTPowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

LTC3419

おすすめ製品

LTC3419 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC3419EDD#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419EDD#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419EDD-1#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419EDD-1#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419EMS#PBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419EMS#TRPBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419EMS-1#PBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419EMS-1#TRPBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419IDD#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419IDD#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419IDD-1#PBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419IDD-1#TRPBF 材料宣誓書(MD) 信頼性データ 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
LTC3419IMS#PBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419IMS#TRPBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419IMS-1#PBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
LTC3419IMS-1#TRPBF 材料宣誓書(MD) 信頼性データ 10-Lead MSOP
ウェハ・ファブリケーション・データ R457 Reliability Data
