LTC3416

トラッキング機能付き4A、4MHzモノリシック同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.61
特長
  • 高効率:最大95%
  • 出力電流:4A
  • 低RDS(ON)スイッチを内蔵:67mΩ
  • トラッキング入力により、容易に電源シーケンシングを提供
  • プログラム可能な周波数:300kHz~4MHz
  • 入力電圧範囲:2.25V~5.5V
  • 出力電圧精度:±2%
  • 0.8Vリファレンスにより、低出力電圧が可能
  • 低損失動作:100%デューティ・サイクル
  • パワーグッド出力電圧モニタ
  • 熱保護機能
  • 熱特性が改善された20ピンTSSOPパッケージ
製品概要
show more Icon

LTC3416は、固定周波数電流モード・アーキテクチャを採用した、高効率モノリシック同期整流式降圧DC/DCコンバータです。2.25V~5.5Vの入力電圧範囲で動作し、最大4Aの出力電流を供給しながら0.8V~5Vの安定化出力電圧を提供します。オン抵抗が67mΩの同期式パワー・スイッチを内蔵しているので、効率が向上し、外付けショットキー・ダイオードが不要です。スイッチング周波数は外付け抵抗で設定されます。100%デューティ・サイクルにより、低損失動作が可能で、携帯システムのバッテリ寿命を延ばすことができます。OPTI-LOOP補償を備えているので、広範な負荷および出力コンデンサに対して過渡応答を最適化できます。

LTC3416は強制連続動作モードで動作し、別の電源レールのトラッキングを行うことができます。強制連続動作により、ノイズとRF干渉を低減し、優れた過渡応答を実現します。また、過電流コンパレータによってフォールト保護を行い、調整可能な補償によって広範な負荷および出力コンデンサに対して過渡応答を最適化できます。


アプリケーション

  • 携帯機器
  • ノートブック・コンピュータ
  • 配電システム
  • バッテリ駆動機器
  • POLボード電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3416EFE#PBF
  • HTML
  • HTML
LTC3416EFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3416EFE#PBF

製造中

LTC3416EFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3416EFE#PBF

製造中

LTC3416EFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

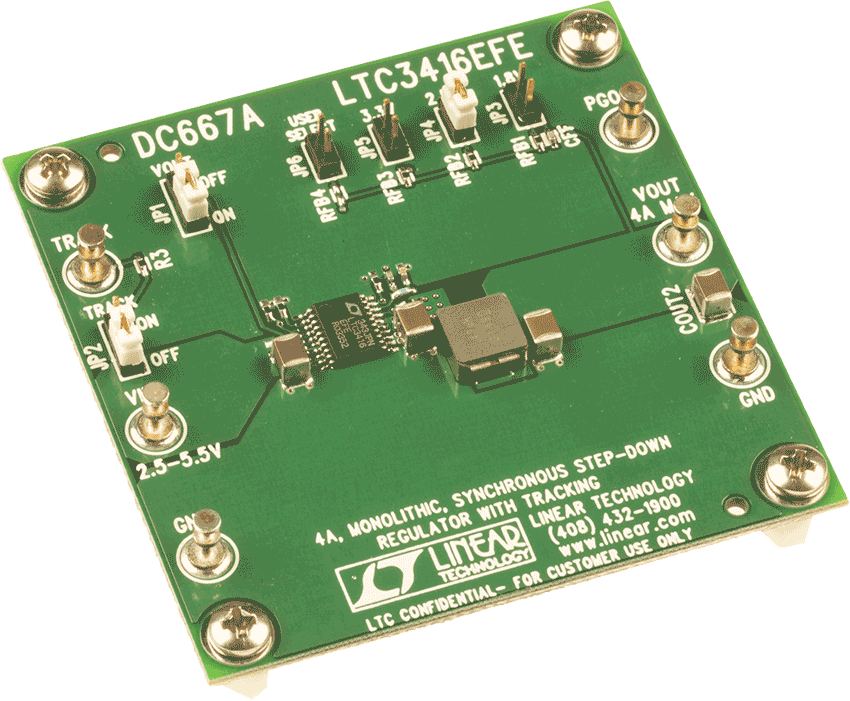

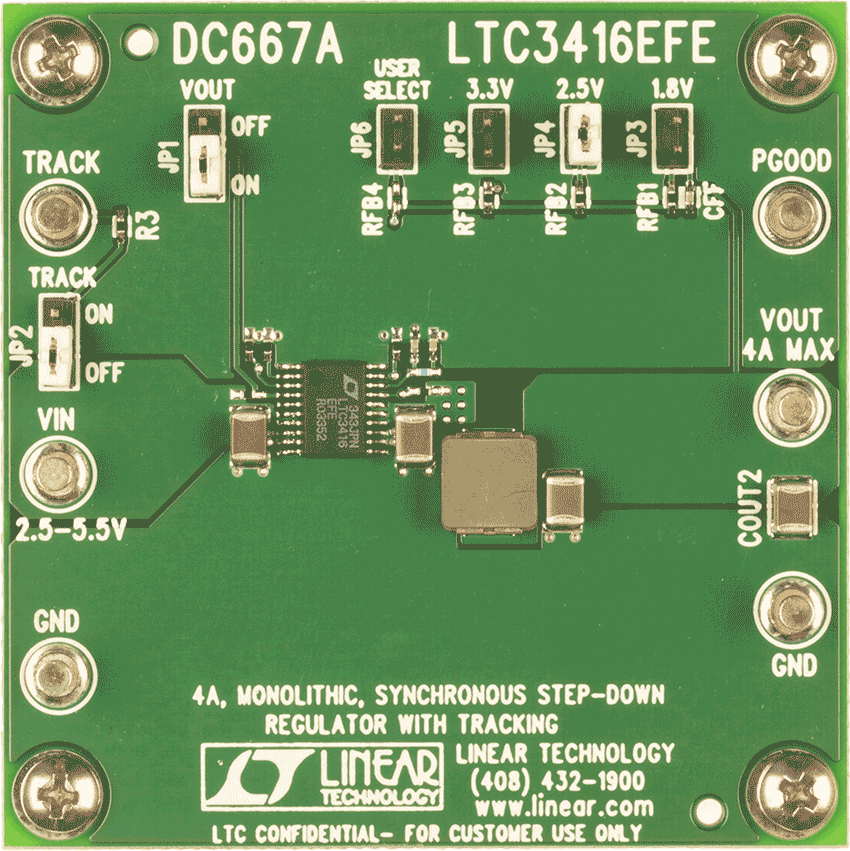

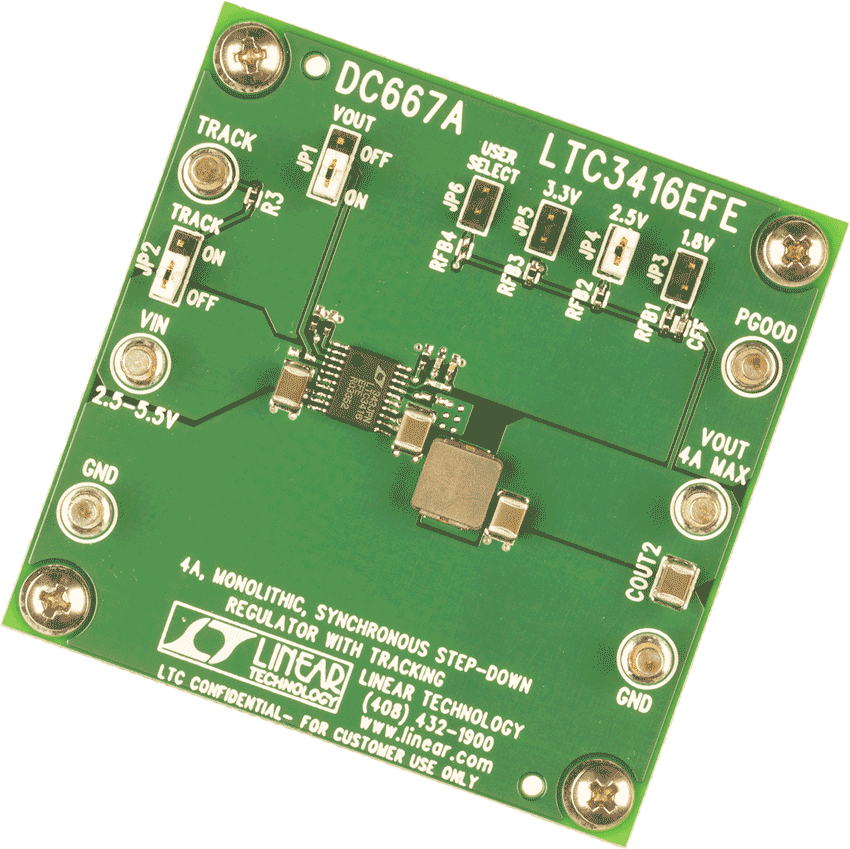

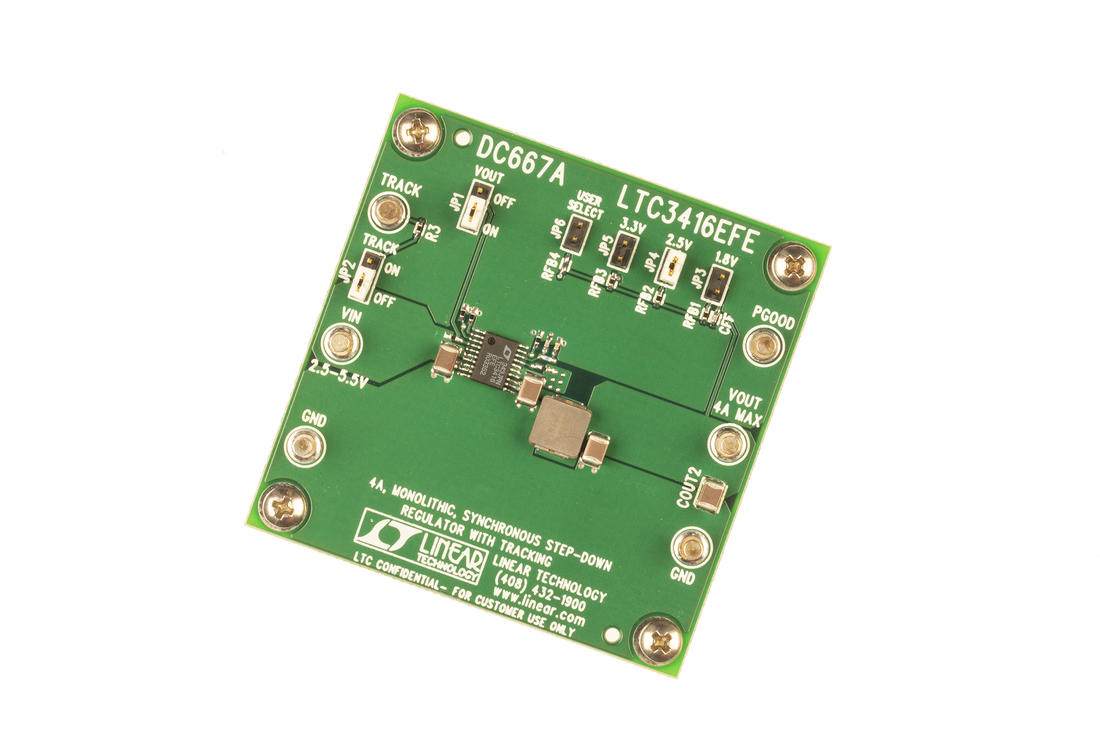

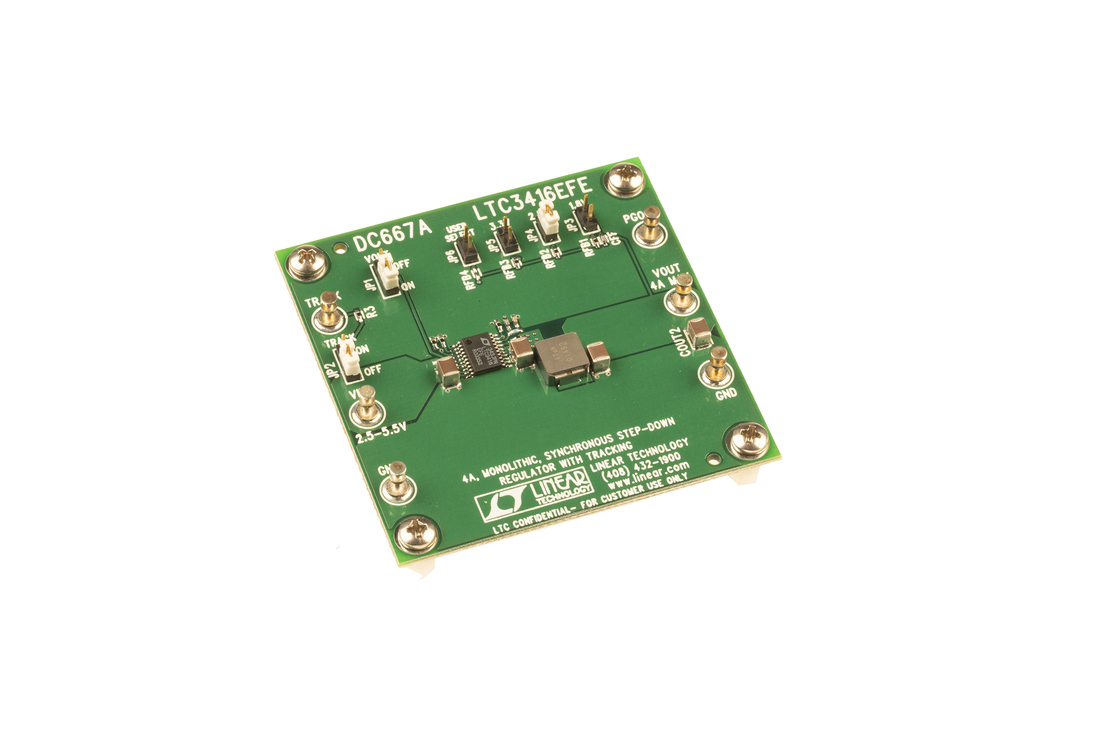

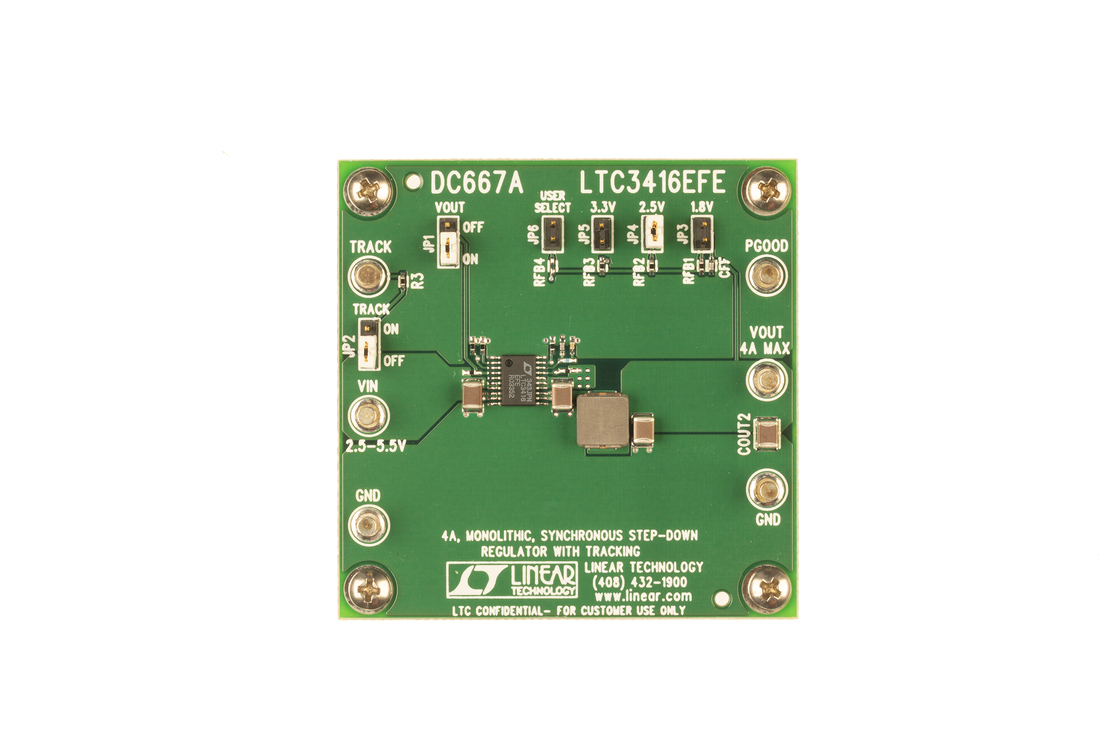

DC667A

LTC3416EFEデモ・ボード | 2.25V ≤ V入力 ≤ 5.5V, V出力= 1.8V/2.5V/3.3V/調整可能 @ 4A

zoom

DC667A

LTC3416EFEデモ・ボード | 2.25V ≤ V入力 ≤ 5.5V, V出力= 1.8V/2.5V/3.3V/調整可能 @ 4A

LTC3416EFEデモ・ボード | 2.25V ≤ V入力 ≤ 5.5V, V出力= 1.8V/2.5V/3.3V/調整可能 @ 4A

製品の詳細

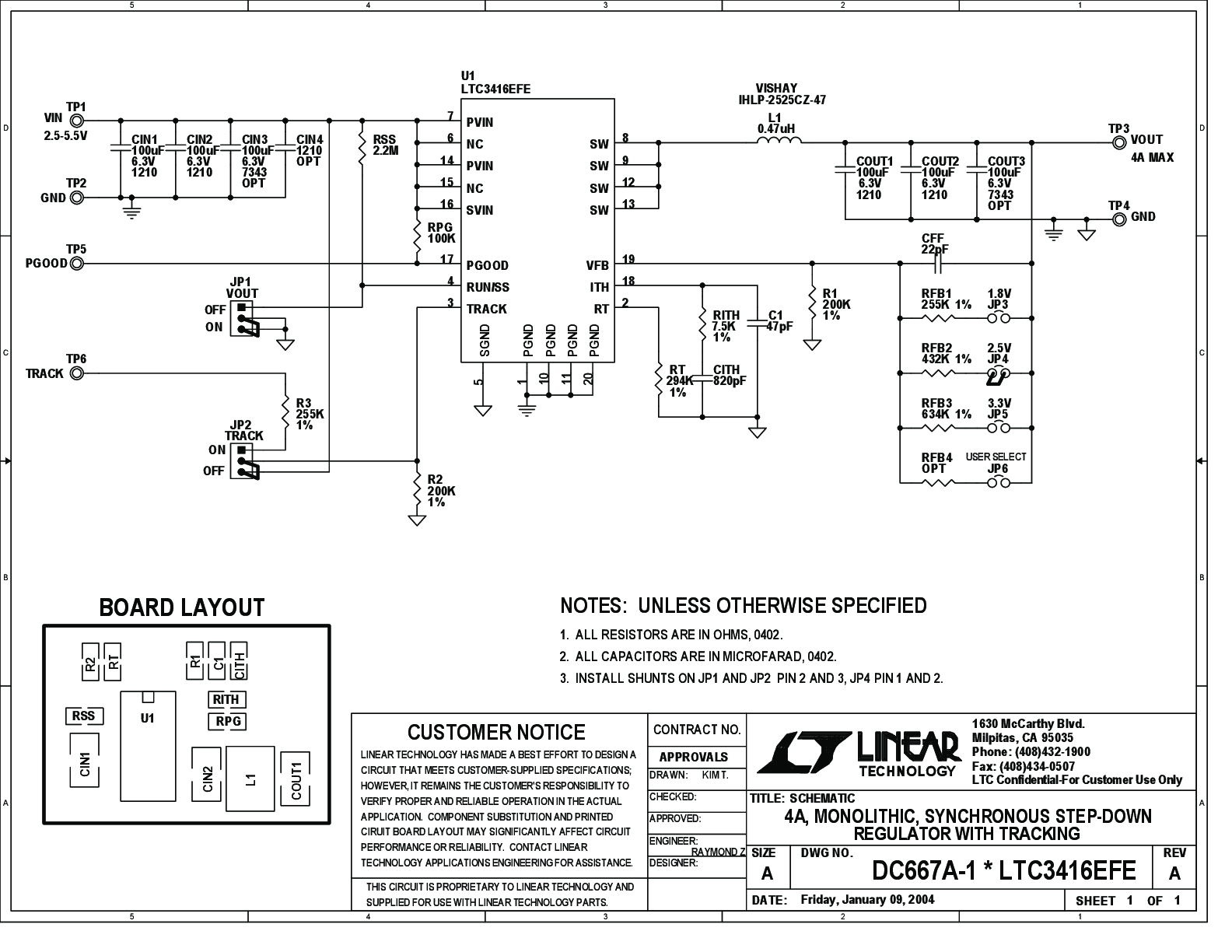

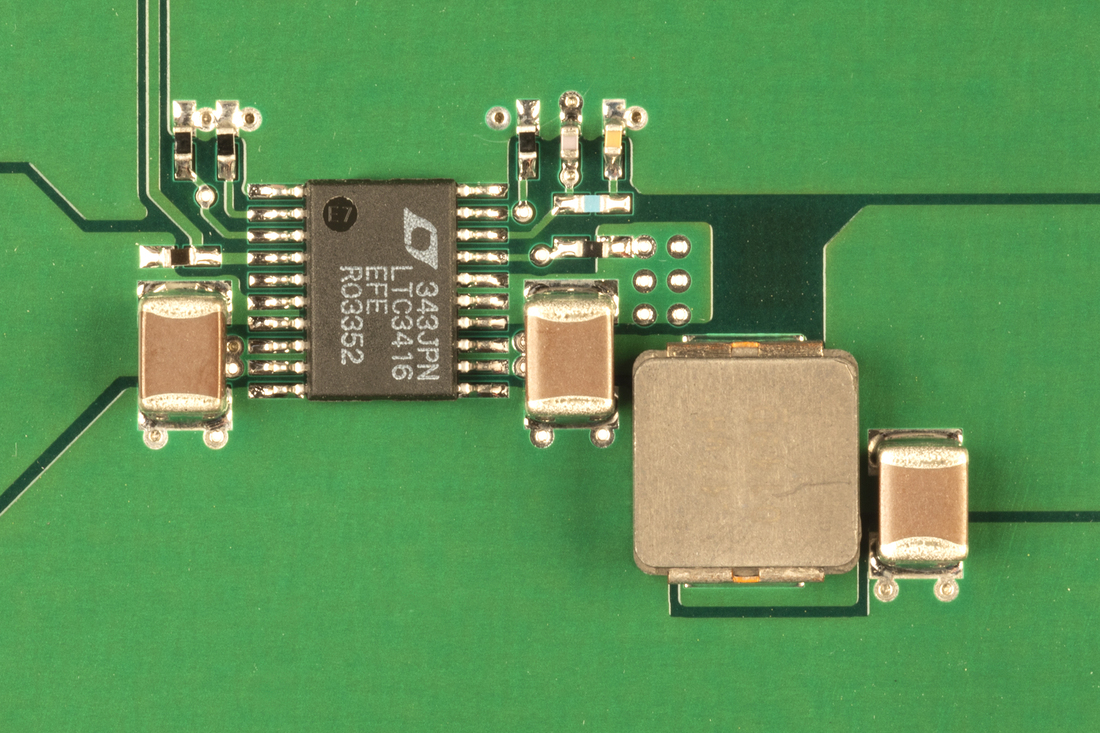

デモンストレーション回路667は、高効率、高周波バック・コンバータであり、LTC3416モノリシック同期レギュレータを内蔵しています。DC667は強制連続動作で動作し、別の電源レールの追跡を提供します。2.25V〜5.5Vの入力電圧範囲で動作し、4Aの出力電流を1.8V、2.5V、3.3Vのジャンパ選択可能な出力電圧またはユーザが決定した電圧で供給します。



ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
