製品概要

機能と利点

  • 高効率:最大95%
  • 非常に低い消費電流:動作時わずか10μA
  • VIN = 3.3Vでの出力電流:600mA
  • 入力電圧範囲:2.65V~6V
  • 1.4MHzの固定周波数動作
  • 1MHz~1.7MHzの範囲で同期可能
  • 選択可能なバースト・モード動作/パルス・スキップ・モード
  • ショットキ・ダイオードが不要
  • 低損失動作:100%デューティ・サイクル
  • 0.8Vリファレンスにより低出力電圧が可能
  • シャットダウン・モード時の消費電流:1μA以下
  • 出力電圧精度:±2%
  • ラインおよび負荷過渡応答を改善する電流モード制御
  • 過電流および高温保護
  • 8ピンMSOPパッケージで供給

製品概要

LTC3404は、固定周波数、電流モード・アーキテクチャを採用した高効率モノリシック同期整流式降圧レギュレータです。動作時の電源電流はわずか10μAで、シャットダウン時にはさらに1μA以下に低下します。 LTC3404は入力電圧範囲が2.65V~6Vで、リチウムイオン電池1個のアプリケーションに最適です。 100%デューティ・サイクルの低損失動作により、携帯用システムでバッテリの寿命を延ばすことができます。

スイッチング周波数は、内部で1.4MHzに設定されるため、小型表面実装インダクタを使用できます。ノイズに敏感なアプリケーションに対しては、LTC3404は1MHzから1.7MHzまで外部同期が可能です。バースト・モード動作は、同期中またはSYNC/MODEピンが"L"になっているときは、低周波リップルがオーディオ回路に干渉を与えるのを防止するために禁止されます。

内部同期スイッチによって効率が向上し、外付けショットキ・ダイオードを不要にします。低出力電圧は0.8Vの帰還基準電圧で容易にサポートされます。LTC3404は省スペース8ピンMSOPパッケージで供給されます。

高入力電圧(絶対最大電圧12V)アプリケーションについては、LTC1877データシートを参照してください。


アプリケーション

  • セルラ電話
  • 無線およびDSLモデム
  • 個人情報機器
  • 携帯機器
  • 分配型電源システム
  • バッテリ駆動機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

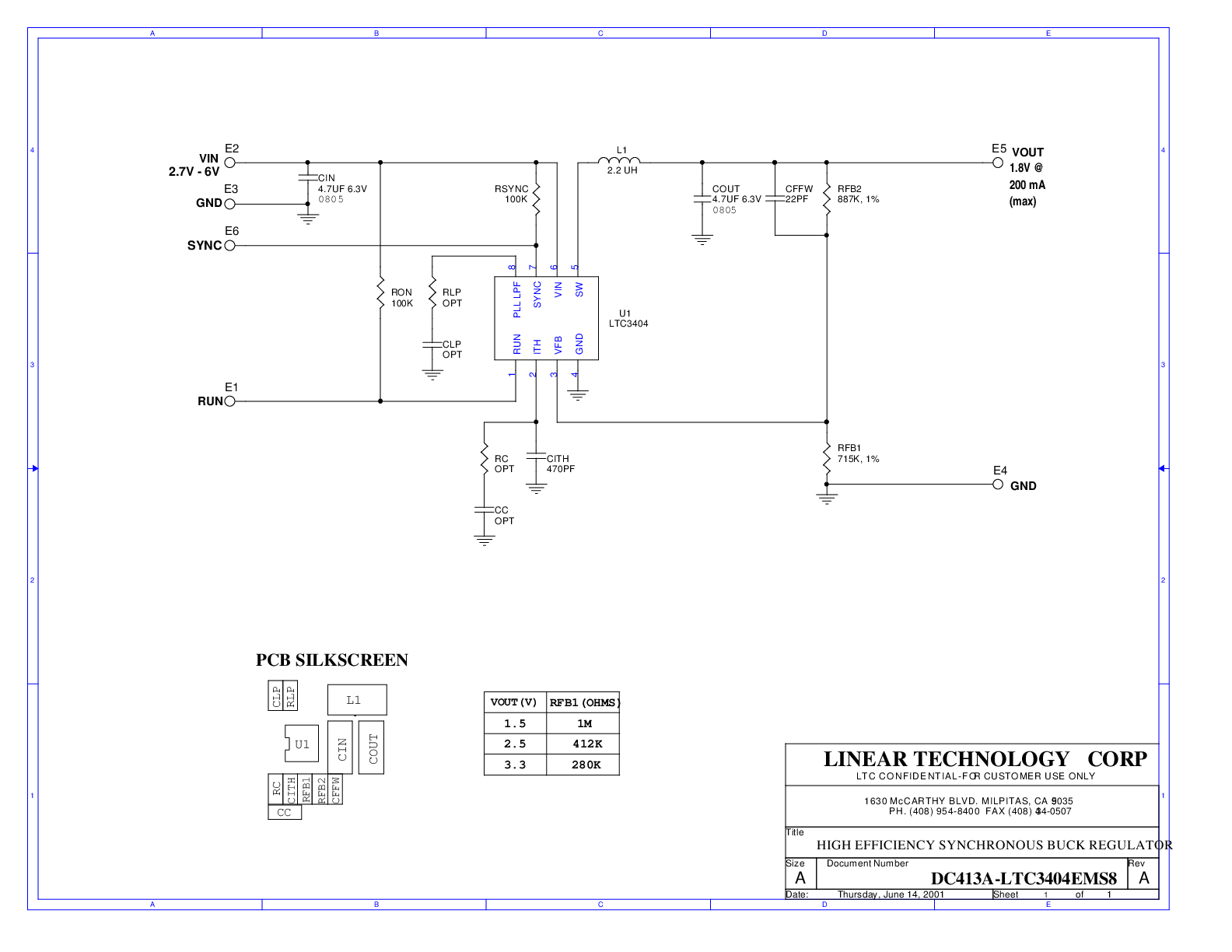

評価キット (1)
