LTC3403

バイパス・トランジスタ付き、1.5MHz、600mA同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.85
特長
  •   動的に調整可能な出力:0.3V~3.5V
  •   非常に低い消費電流:動作時わずか20μA
  •   出力電流: 600mA
  •   PチャネルMOSFETバイパス・トランジスタ内蔵

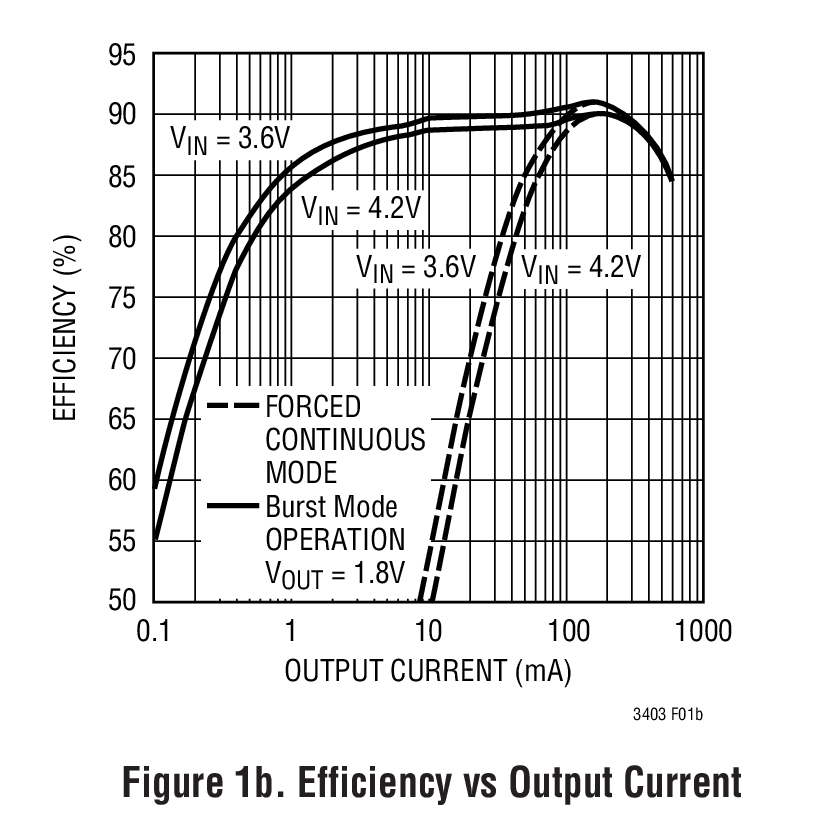

  •   高効率:最大96%
  •   1.5MHzの固定周波数動作
  •   ショットキー・ダイオードが不要
  •   低損失動作:100%デューティ・サイクル
  •   入力電圧範囲:2.5V~5V
  •   オプションの外付けPチャネルMOSFETをドライブ
  •   シャットダウン・モード時、消費電流が1μA以下
  •   電流モード動作により、優れた入力および負荷過渡応答を実現
  •   熱保護機能

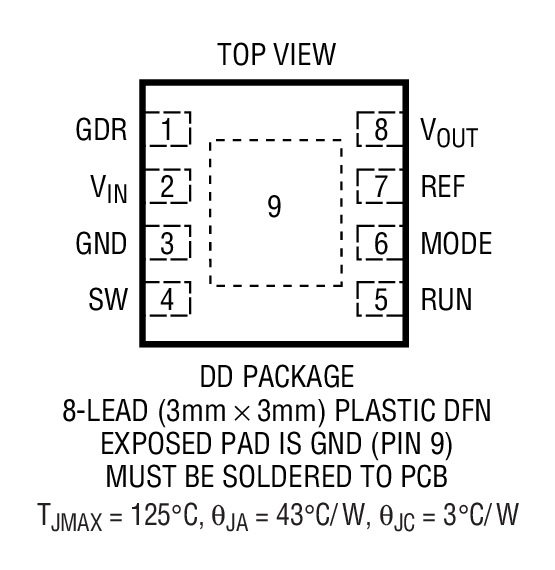

  •   3mm×3mmの8ピンDFNパッケージ
製品概要
show more Icon

LTC3403は、WCDMAパワー・アンプ・アプリケーション向けに最適化された、高効率のモノリシック同期整流式降圧レギュレータです。出力電圧は0.3V~3.5Vの範囲で動的にプログラム可能です。VOUTが3.6V以上の場合、内蔵のバイパスPチャネルMOSFETによりVOUTをVINに直接接続できるので、インダクタによる電力損失がありません。選択可能な強制連続動作モードにより、制御入力に対するVOUTの高速応答が可能です。

バーストモード動作時の消費電流はわずか20μAで、シャットダウン時には1μA以下まで低減されます。入力電圧範囲が2.5V~5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。また、100%デューティ・サイクルにより、低損失動作が可能なので、携帯システムのバッテリ寿命を延ばすことができます。

スイッチング周波数は内部で1.5MHzに設定されているので、小型の表面実装インダクタやコンデンサを使用できます。 内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。

LTC3403 は高さの低い3mm×3mm の8ピンDFNパッケージで供給されます。


アプリケーション

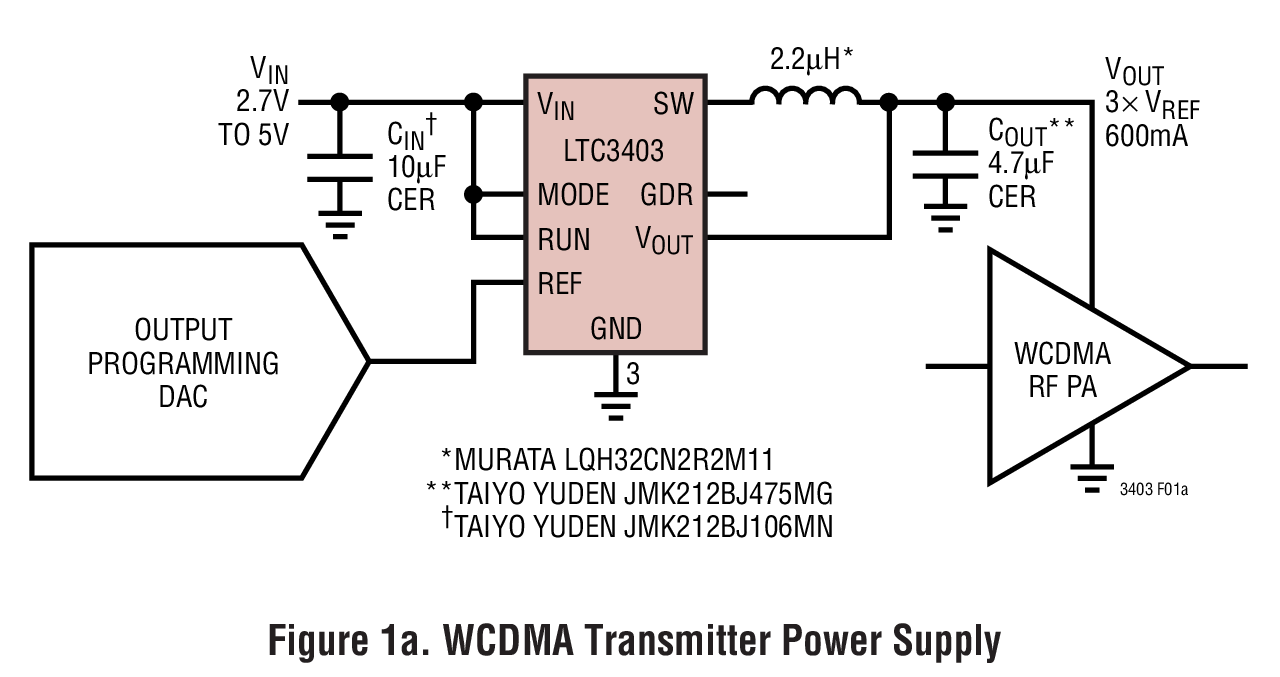

  •   WCDMA 携帯電話パワー・アンプ
  •   ワイヤレス・モデム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.85

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3403EDD#PBF
  • HTML
  • HTML
LTC3403EDD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

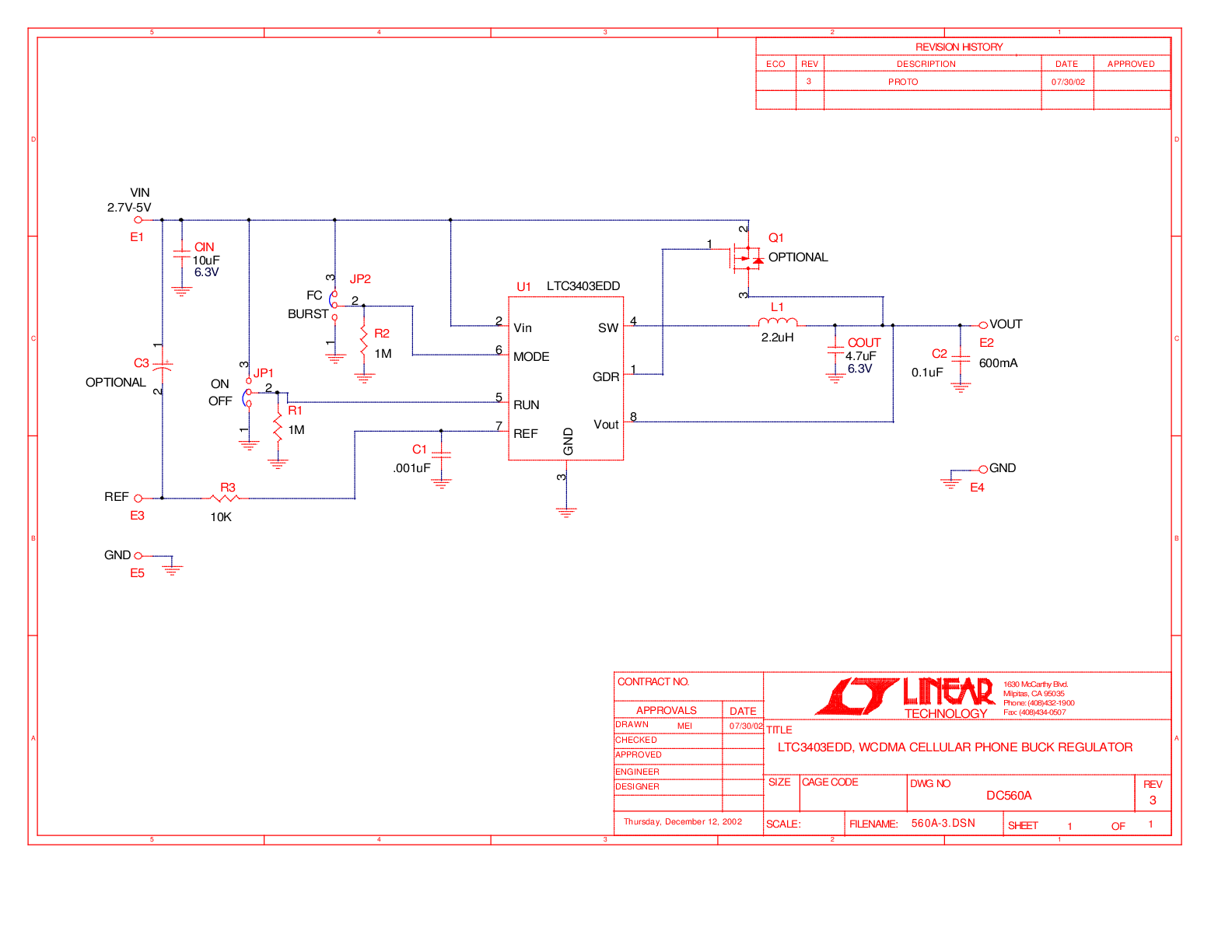

DC560A

LTC3403EDD | WCDMA Cellular Phone Buck Regulator, 2.7V to 5V Input, Output @ 600mA

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
