LTC3402

2A、3MHzマイクロパワー同期式昇圧コンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.38
特長
  • 同期整流:最大97%の効率
  • スイッチ電流定格:2A
  • 固定周波数動作:最大3MHz
  • 広い入力範囲:0.5V~5V
  • 非常に低い消費電流:38μA
    (バースト・モード動作)
  • 可変出力電圧:2.6V~5V
  • 起動電圧: 0.85V標準
  • 外付けショットキ・ダイオードが不要
  • 同期可能なスイッチング周波数
  • バースト・モード・イネーブル制御
  • リンギング防止制御によるスイッチング・ノイズの低減
  • PGOOD出力
  • OPTI-LOOP補償
  • 超低シャットダウン電流:<1μa
  • 小型10ピンMSOPパッケージ

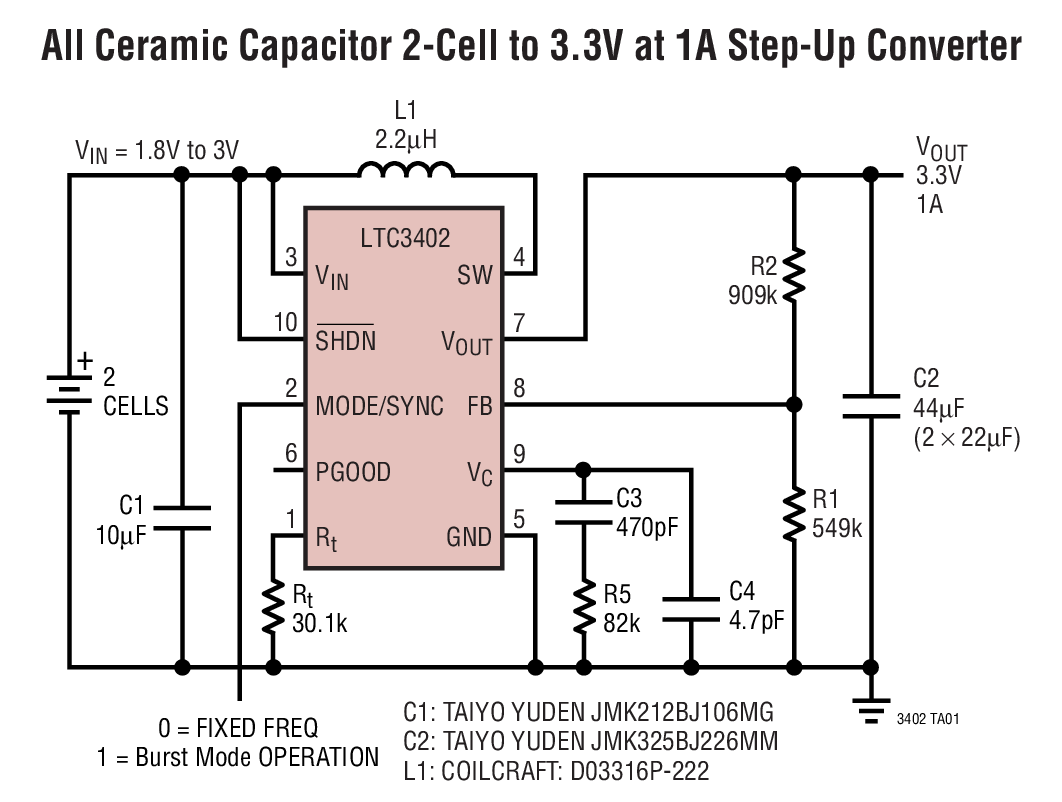

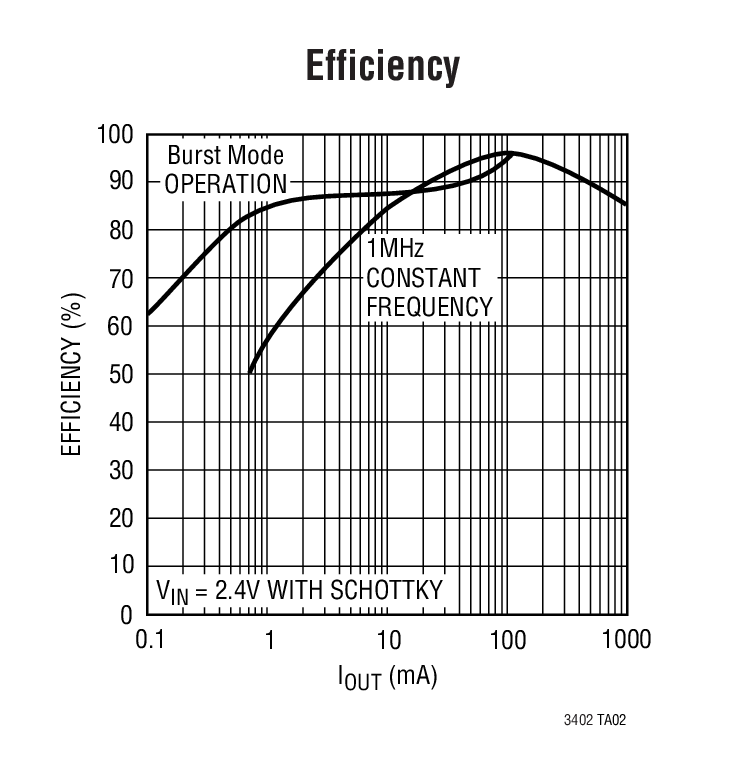

製品概要
show more Icon

LTC3402は高効率、固定周波数、昇圧DC/DCコンバータで、1V以下の入力電圧で動作します。このデバイスは、0.16ΩのNチャネルMOSFETスイッチと 0.18ΩのPチャネル同期式整流器を内蔵しています。スイッチング周波数は外付けタイミング抵抗で最大3MHzまでプログラムでき、発振器は外部クロックに同期可能です。外部ショットキ・ダイオードはオプションですが、使用すれば効率が改善されます。

消費電流はバースト・モード動作時にはわずか38μAで、携帯用アプリケーションでのバッテリの寿命を延長します。バースト・モード動作は、ユーザによって制御されMODE/SYNCピンを"H"にドライブするとイネーブルできます。 MODE/SYNCピンにクロックが供給されるか、"L"にドライブされると、固定周波数スイッチングがイネーブルされます。

他の特長としては、1μAのシャットダウン機能、リンギング防止制御、オープンドレイン・パワーグッド出力、サーマル・シャットダウン、電流制限などがあります。LTC3402は放熱性が向上した10ピンMSOPパッケージで供給されます。より電流が低いアプリケーションには、定格1AのLTC3401同期式昇圧コンバータを使用してください。


アプリケーション

  •   セルラ電話
  •   ハンドヘルド・コンピュータ
  •   MP3プレーヤ
  •   双方向ページャ
  •   GPSレシーバ
  •   バッテリ・バックアップ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3402EMS#PBF
  • HTML
  • HTML
LTC3402EMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3402EMS#PBF

製造中

LTC3402EMS#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3402EMS#PBF

製造中

LTC3402EMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

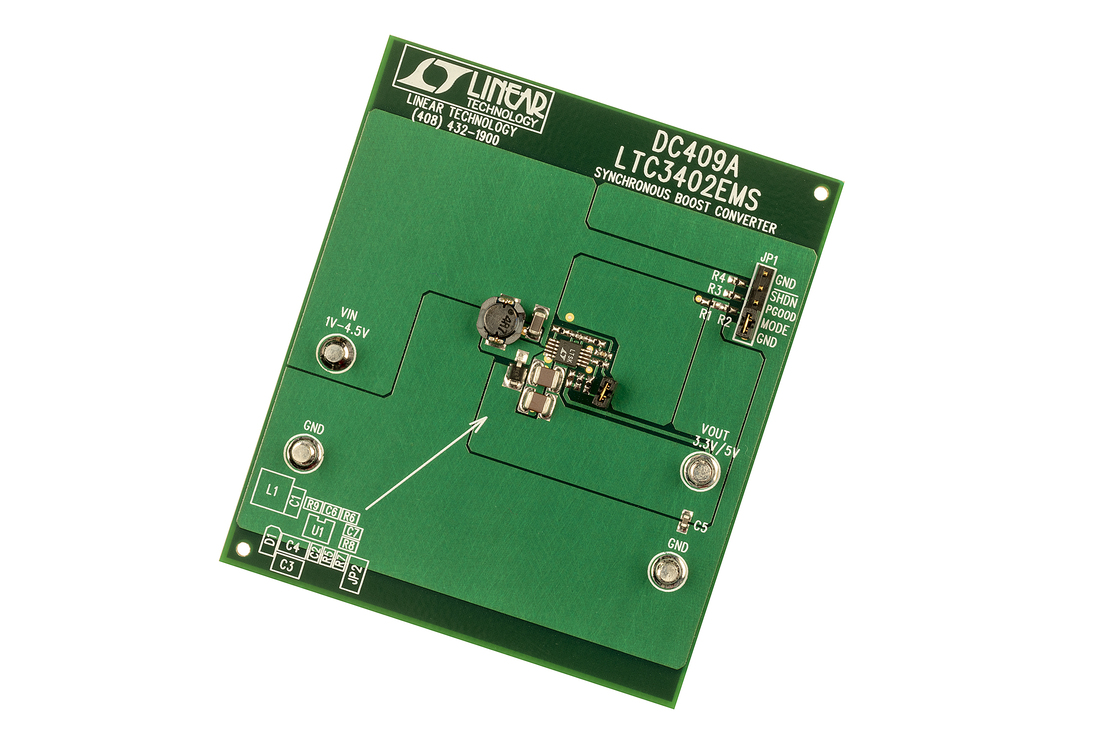

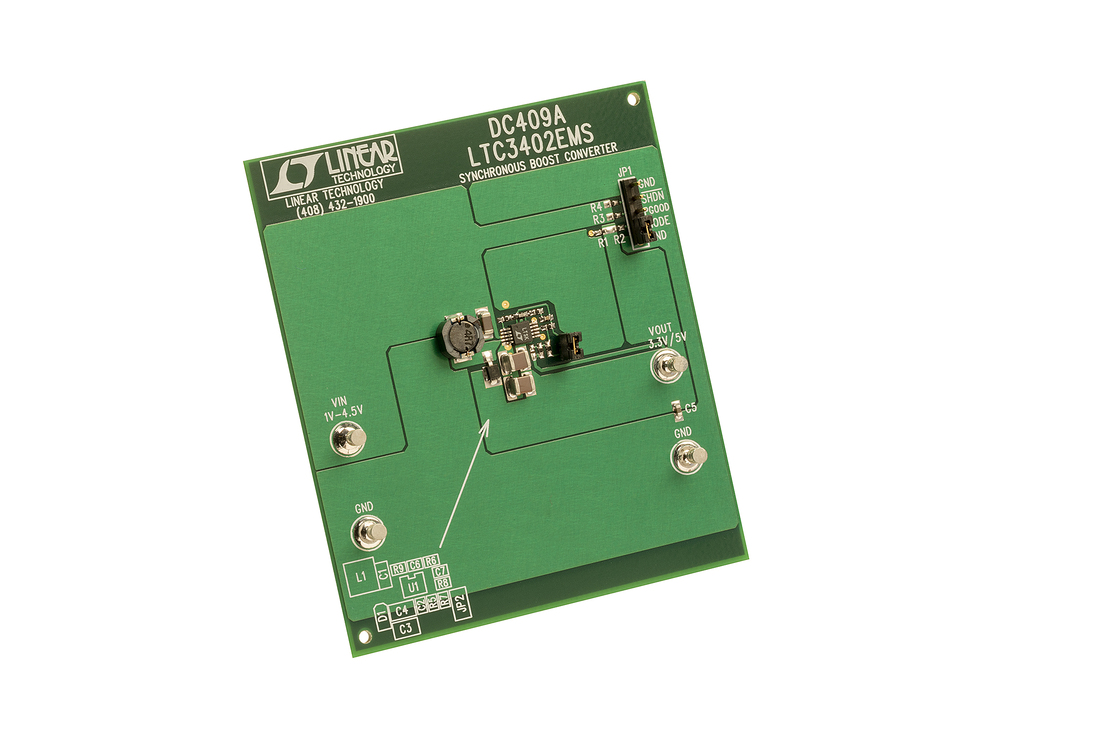

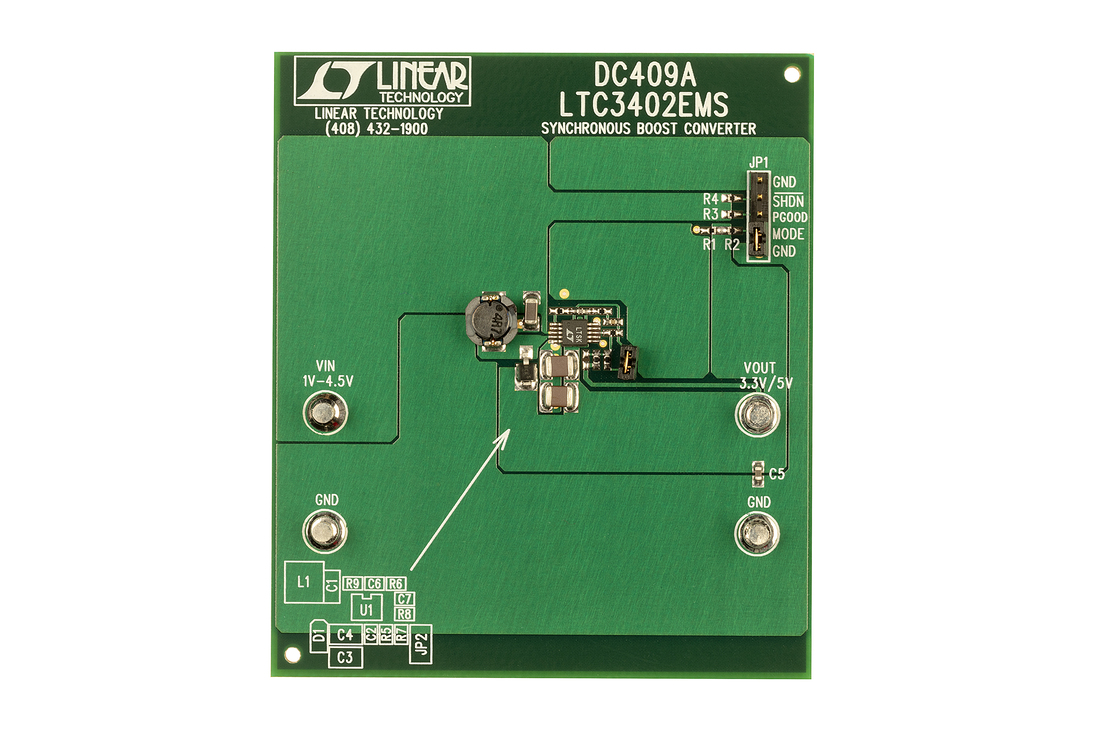

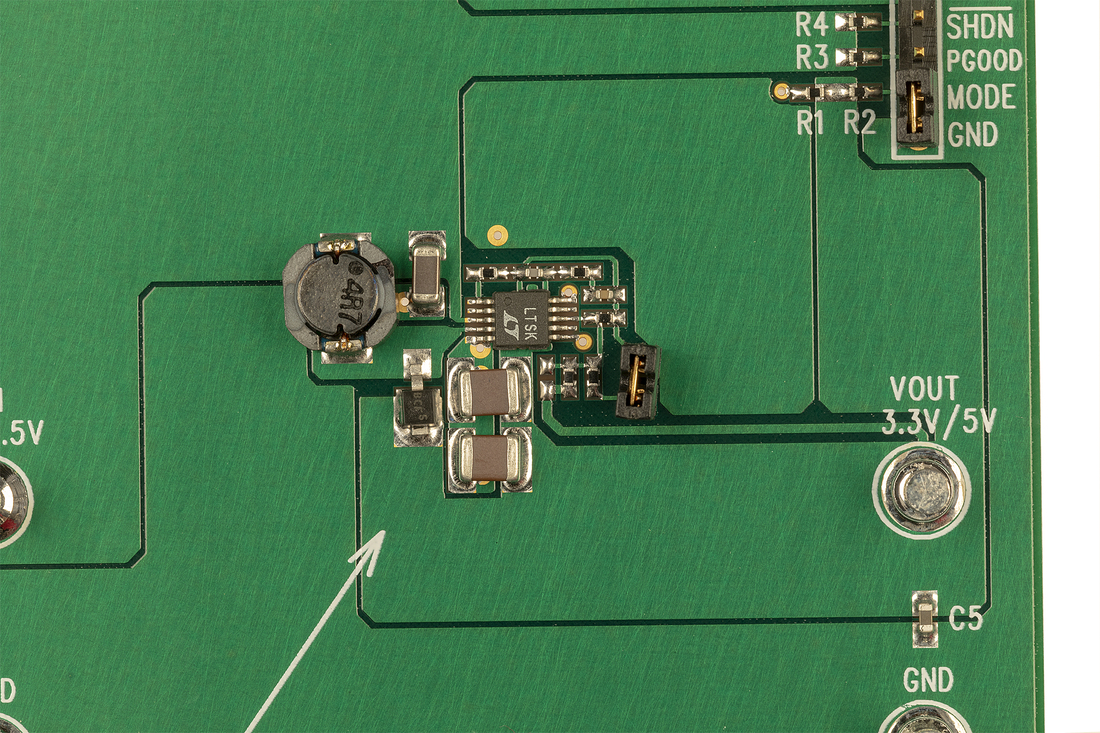

DC409A

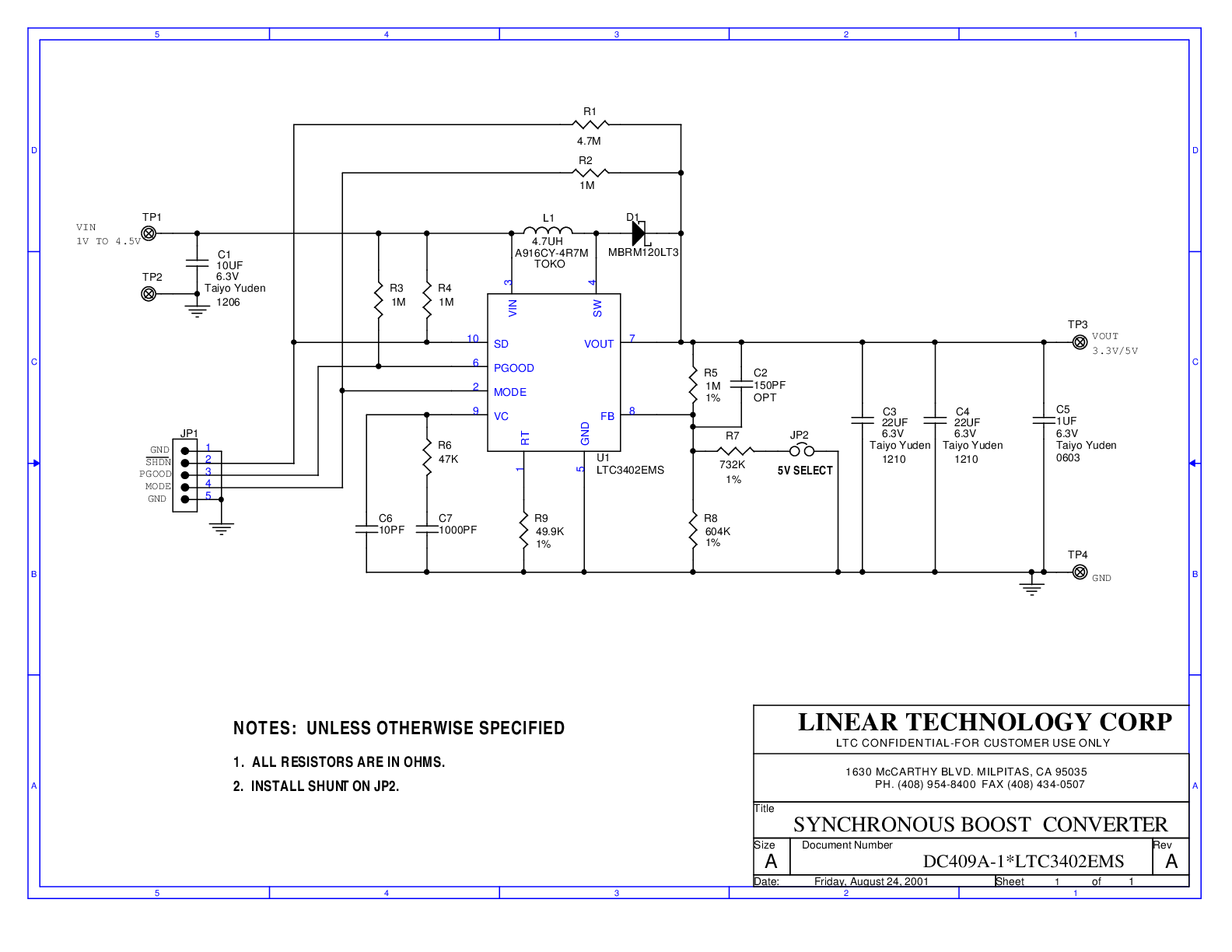

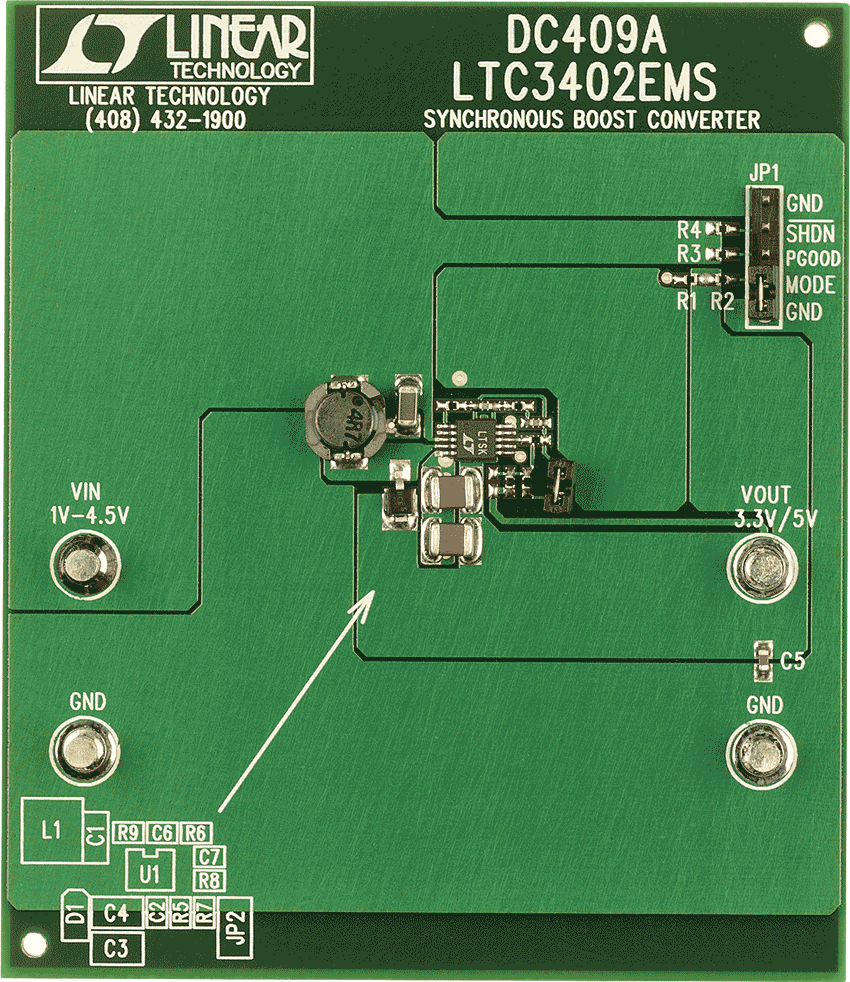

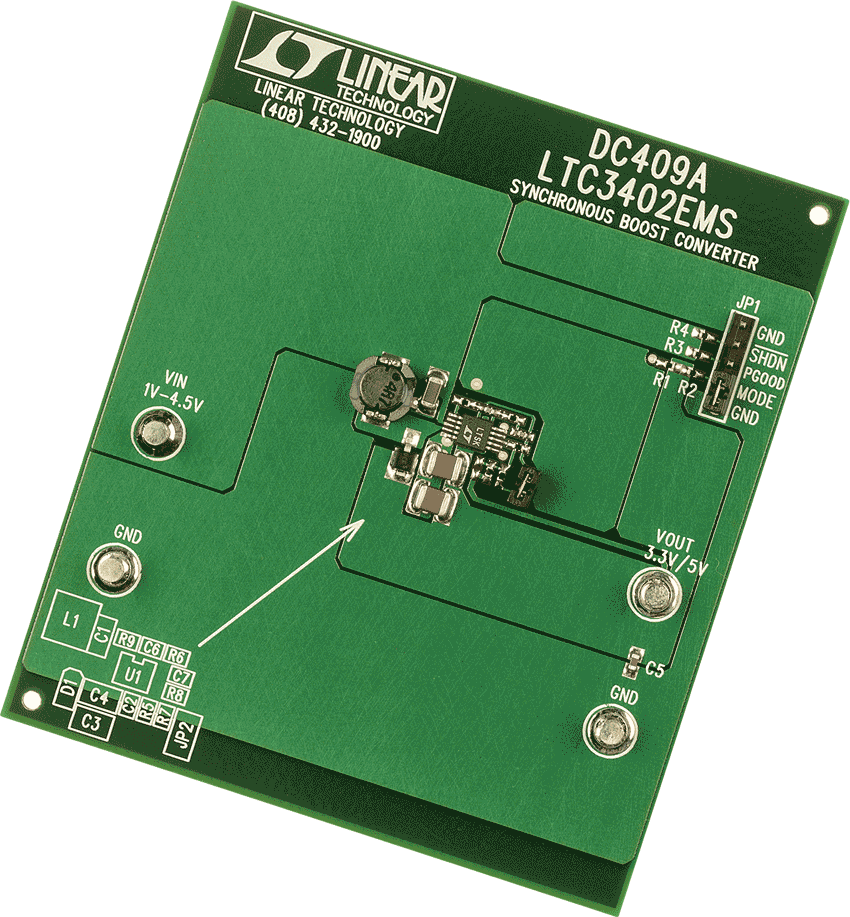

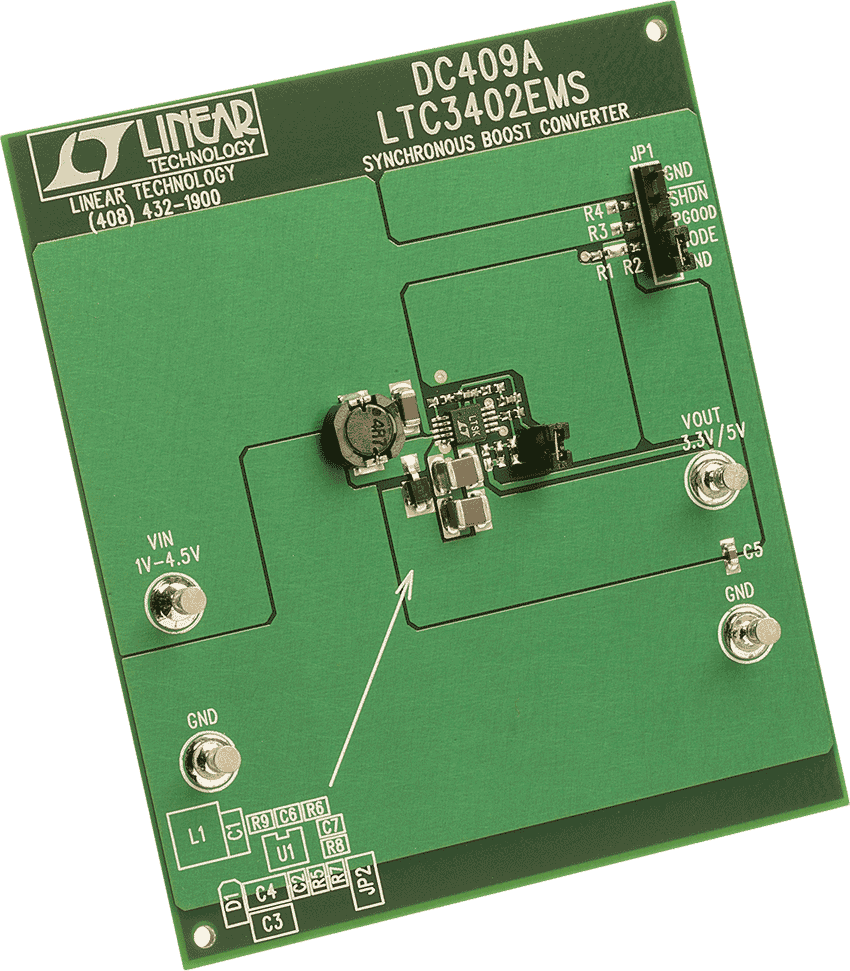

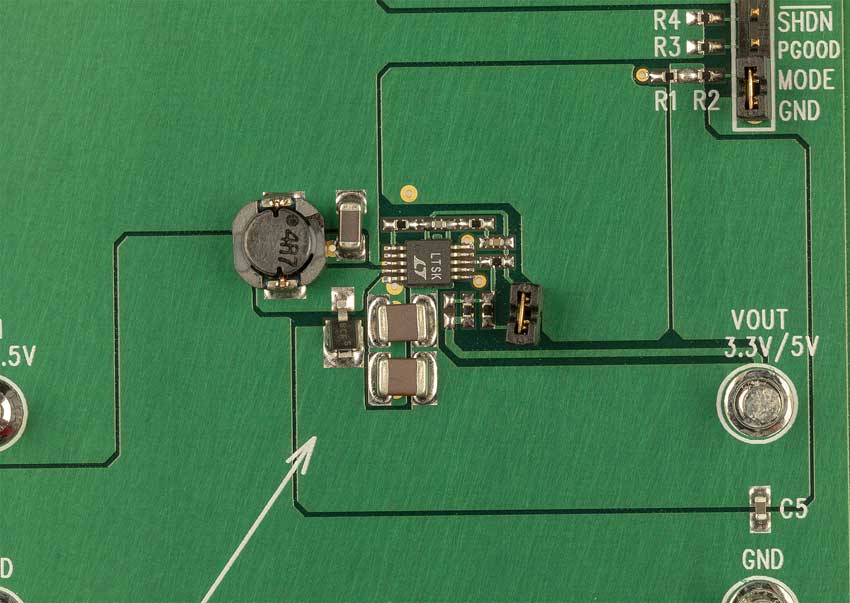

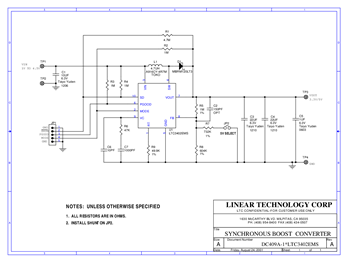

LTC3402EMS | Synchronous Boost Converter, VIN=1 to 4.5V, VOUT=3.3V or 5V
