製品概要

機能と利点

  • 同期整流:最大97%の効率
  • スイッチ電流定格:1A
  • 固定周波数動作:3MHz最大
  • 広い入力範囲:0.5V~5V (動作時)
  • 非常に低い消費電流:38μA(バースト・モード動作)
  • 可変出力電圧:2.6V~5V
  • 起動電圧: 0.85V標準
  • 同期可能なスイッチング周波数
  • バースト・モード・イネーブル制御
  • リンギング防止制御によるスイッチング・ノイズの低減
  • PGOOD出力
  • OPTI-LOOP補償
  • 超低シャットダウン電流:<1μa
  • 小型10ピンMSOPパッケージ

製品概要

LTC3401は、高効率、固定周波数の昇圧DC/DCコンバータで、最小1Vの入力電圧で動作します。このデバイスは、0.16WのNチャネルMOSFETスイッチと0.16ΩのPチャネル同期式整流器を内蔵しています。スイッチング周波数は外付けタイミング抵抗で最大3MHzまでプログラムでき、発振器は外部クロックに同期可能です。外部ショットキ・ダイオードはオプションですが、使用すれば多少効率が改善します。

消費電流はバースト・モード動作時にはわずか38μAで、ポータブル・アプリケーションでのバッテリの寿命を延長します。バースト・モード動作は、ユーザによって制御されMODE/SYNCピンを"H"にドライブするとイネーブルできます。 MODE/SYNCピンにクロックが供給されるか、"L"にドライブされると、固定周波数スイッチングがイネーブルされます。

他の特長としては、1μAのシャットダウン機能、リンギング防止制御、オープンドレイン・パワーグッド出力、サーマル・シャットダウン、および電流制限などがあります。LTC3401は熱特性に優れた10ピンMSOPパッケージで供給されます。高電流アプリケーションには、定格2AのLTC3402同期整流式昇圧コンバータを使用してください。


アプリケーション

  •   ページャ
  •   携帯用機器
  •   コードレス電話
  •   無線ハンドセット
  •   GPSレシーバ
  •   バッテリ・バックアップ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

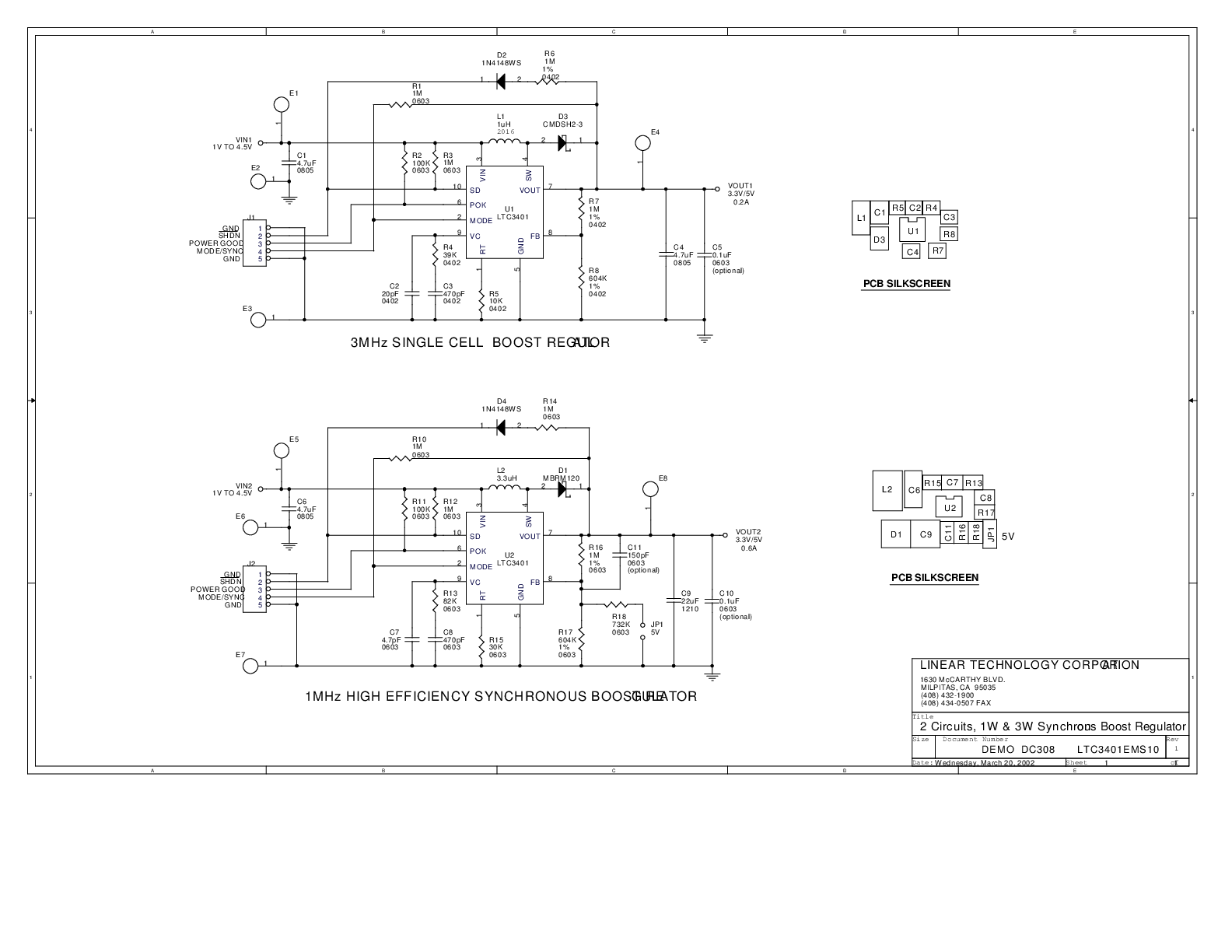

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3401
