LTC3335

クーロン・カウンタを内蔵したナノパワー昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.01
機能
  • 入力静止電流:680nA (無負荷での出力レギュレーション状態)
  • 入力動作範囲: 1.8V~5.5V
  • 選択可能な出力電圧:1.8V、2.5V、2.8V、3V、3.3V、3.6V、4.5V、5V
  • バッテリの累積放電量を測定するクーロン・カウンタを内蔵
  • バッテリ放電量の測定精度:±5%
  • プログラム可能なピーク入力電流:5mA、10mA, 15mA、25mA、50mA、100mA、150mA、250mA
  • 出力電流:最大50mA
  • 効率:最大90%
  • 広範囲のバッテリ・サイズを対象とするプログラム可能なクーロン・カウンタ・プリスケーラ
  • プログラム可能な放電アラームしきい値
  • I2Cインタフェース
  • 高さの低い(0.75mm)20ピン(3mm × 4mm)QFNパッケージ
製品概要
show more Icon

LTC3335は、高効率、低静止電流(680nA)の昇降圧DC/DCコンバータで、長寿命のバッテリ駆動アプリケーションでバッテリの累積放電量をモニタする高精度のクーロン・カウンタを内蔵しています。この昇降圧コンバータは最小1.8Vの入力電圧で動作可能で、ピンで選択可能な 8 種類の出力電圧と最大50mAの出力電流を供給できます。

クーロン・カウンタは、I2Cインタフェースを介してアクセスできる内部レジスタにバッテリの累積放電量を格納します。LTC3335は、プログラム可能な放電アラームしきい値機能を備えています。しきい値に到達すると、IRQピンで割り込みが発生します。

広範囲のバッテリ・タイプおよびバッテリ・サイズに対応するため、最小5mA程度~最大250mA程度の範囲でピーク入力電流を選択可能であり、フルスケールのクーロン・カウンタのプログラム可能な範囲は32,768:1です。

LTC3335は3mm × 4mmのQFN-20パッケージで供給されます。


アプリケーション

  • 長寿命の一次電池アプリケーション
  • ワイヤレス・センサ
  • リモート・モニタ
  • Dust Networks® SmartMesh®アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3335EUDC#PBF
  • HTML
  • HTML
LTC3335EUDC#TRPBF
  • HTML
  • HTML
LTC3335IUDC#PBF
  • HTML
  • HTML
LTC3335IUDC#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

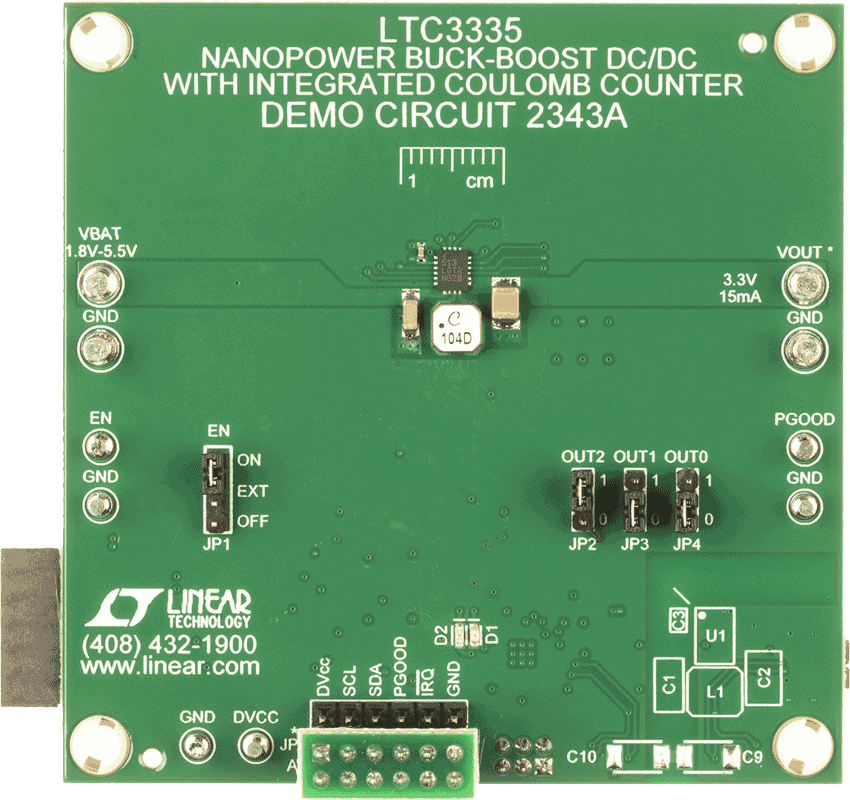

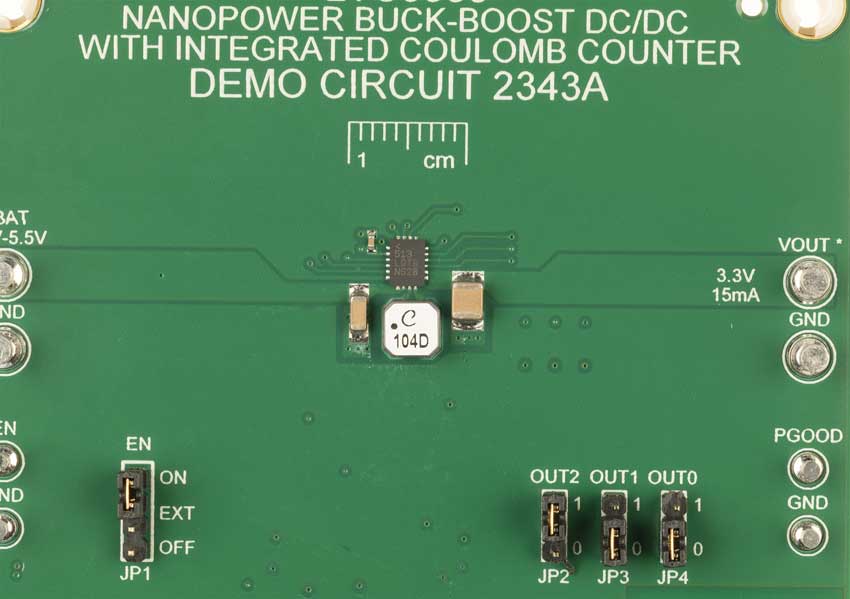

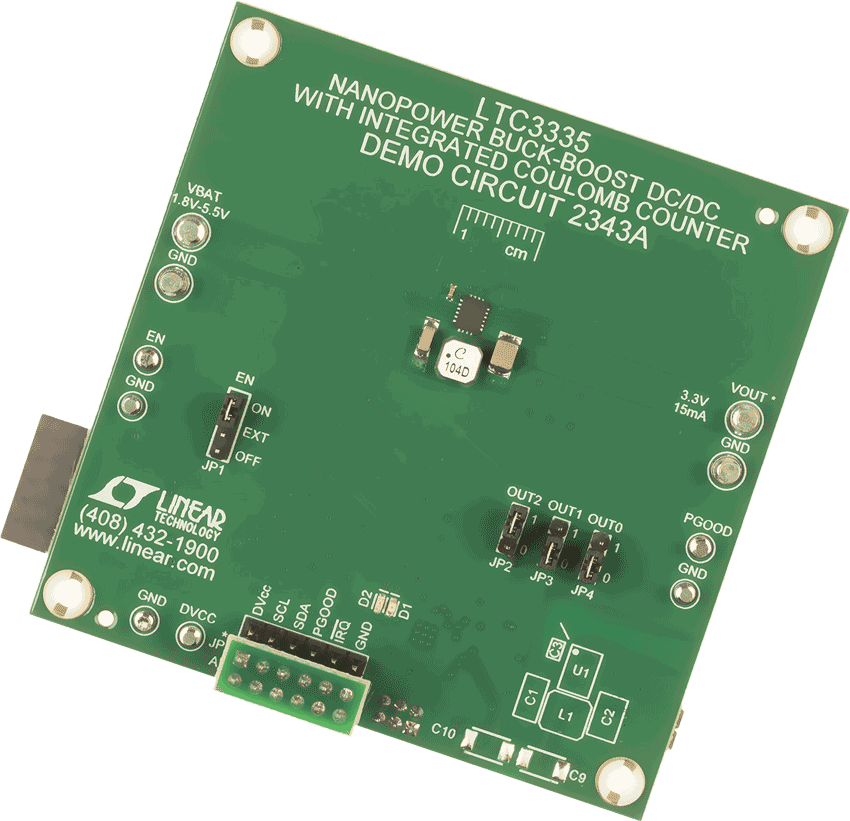

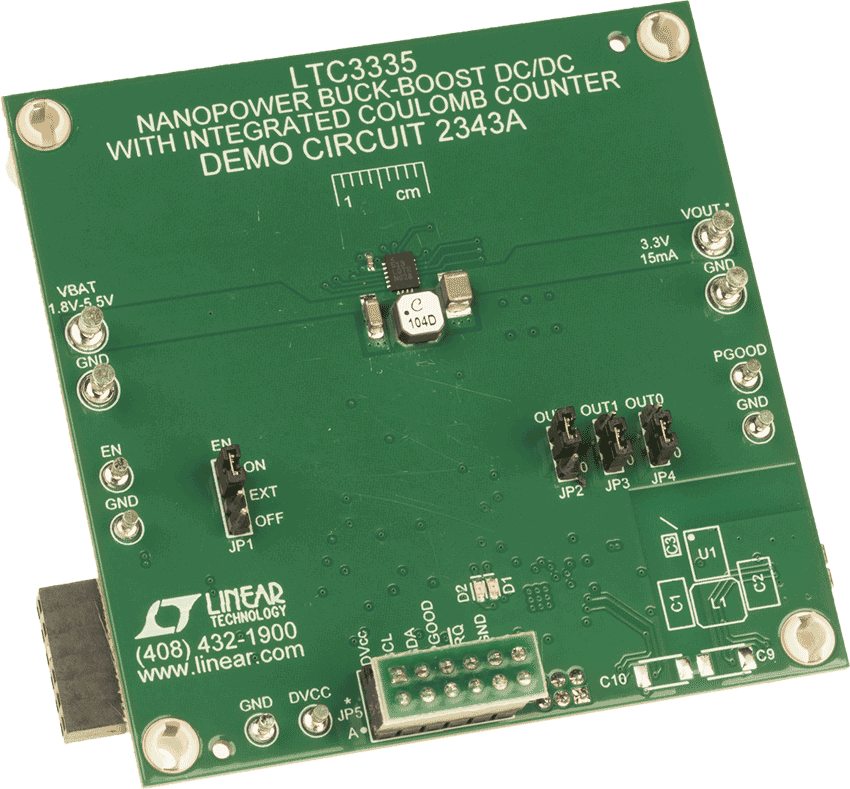

DC2343A

LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

zoom

DC2343A

LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

製品の詳細

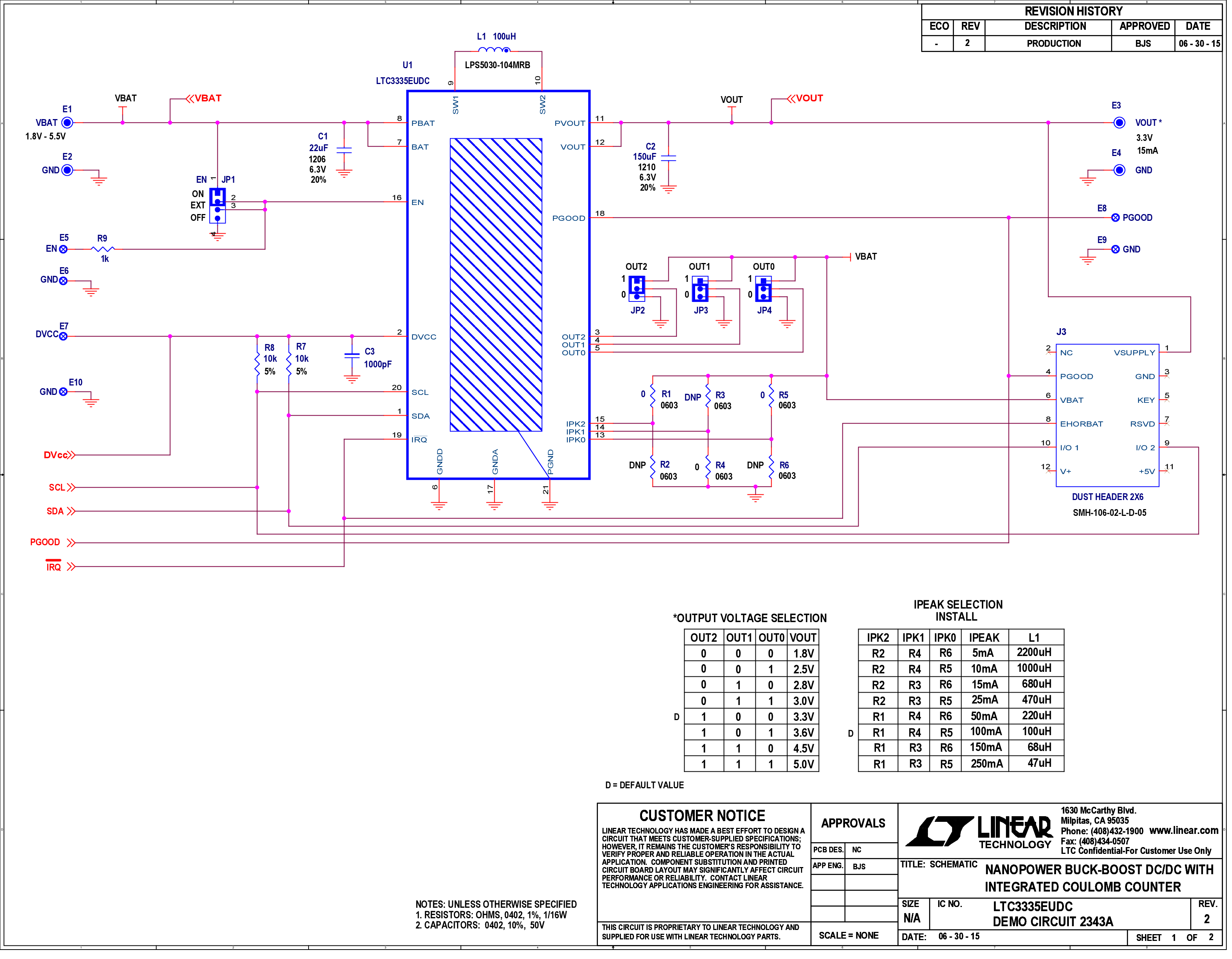

Demonstration circuit DC2343A is a complete system level solution for a nanopower buck-boost DC/DC with integrated coulomb counter. The DC2343A contains a PIC16F1459 embedded processor for communication to the PC over USB and the LTC3335 via its I2C port. The GUI is capable of reading and writing all the control registers on the LTC3335 as well as displaying and resetting all its alarm registers. The firmware and software for the embedded system and the GUI are available at the LTC3335 solutions page. The DC2343A uses two analog-to-digital converter channels to sample the battery and output voltages. The voltage samples improve the functionality of the GUI, and allow optimal software correction to the measured coulombs. By adding the software correction the first order known errors are compensated for over the operating range and the resultant coulomb count is accurate to within 3%.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
