LTC3313

5V、15A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)、3mm × 3mm LQFN

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.05
特長
  • LTC3310/LTC3311ファミリと互換性のあるレイアウト
  • Silent Switcher®アーキテクチャ
    • 超低EMI放射
  • 高効率:3mΩのNMOS、8mΩのPMOS
  • 広帯域幅、高速過渡応答
  • 過負荷によるインダクタの飽和状態に対する耐性を確保
  • VIN範囲:2.25V~5.5V
  • VOUT範囲:0.5V~VIN
  • VOUT精度:リモート・センス付きの±1%
  • ピーク電流モードの制御
  • 最小オン時間:35ns
  • 5MHzまでプログラマブルな周波数
  • シャットダウン電流:1μA
  • 高精度な400mVのイネーブル閾値
  • 電圧トラッキング付き出力ソフトスタート
  • パワーグッド出力
  • ダイ温度の監視
  • 電力段の並列接続を構成可能
  • 熱強化型3mm × 3mm LQFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得
製品概要
show more Icon

LTC3313は超小型で低ノイズのモノリシック降圧DC/DCコンバータです。2.25V~5.5の入力電源で最大15Aの出力電流を得ることができます。このデバイスはSilent Switcherアーキテクチャを採用しており、5MHzという高いスイッチング周波数で低EMIと高効率を実現します。高電力が必要なシステム向けには、マルチフェーズの並列コンバータを容易に取り付けることができます。

LTC3313は、固定周波数およびピーク電流モード制御のアーキテクチャを使用することで、高速の過渡応答を実現しています。500mVのリファレンスにより低電圧出力が可能です。100%のデューティ・サイクルでの動作はドロップアウトを小さい値に抑えます。

その他の機能としては、出力がレギュレーション状態にある場合のパワー・グッド信号、高精度イネーブル閾値、出力過電圧保護、サーマル・シャットダウン、温度モニタ、クロック同期、モード選択、出力短絡保護などがあります。このデバイスは、小型で18ピンの3mm × 3mm LQFNパッケージを採用しています。

アプリケーション

  • オートモーティブ/産業/通信
  • サーバー、テレコム電源
  • 分散型DC電源システム(POL)
  • FPGA、ASIC、μPコア電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3313EV#PBF
  • HTML
  • HTML
LTC3313EV#TRMPBF
  • HTML
  • HTML
LTC3313EV#TRPBF
  • HTML
  • HTML
LTC3313EV#WPBF
  • HTML
  • HTML
LTC3313EV#WTRMPBF
  • HTML
  • HTML
LTC3313EV#WTRPBF
  • HTML
  • HTML
LTC3313JV#PBF
  • HTML
  • HTML
LTC3313JV#TRMPBF
  • HTML
  • HTML
LTC3313JV#TRPBF
  • HTML
  • HTML
LTC3313JV#WPBF
  • HTML
  • HTML
LTC3313JV#WTRMPBF
  • HTML
  • HTML
LTC3313JV#WTRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-LTC3313

LTC3313(5V、15A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)、3mm × 3mm LQFN)の評価

zoom

EVAL-LTC3313

LTC3313(5V、15A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)、3mm × 3mm LQFN)の評価

LTC3313(5V、15A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)、3mm × 3mm LQFN)の評価

機能と利点

  • EVAL-LTC3313EV-A-Z評価用ボード
  • 負荷過渡応答の評価用に過渡回路を搭載
  • EMI放射試験でのノイズ低減のためにEMIフィルタを搭載
  • パルススキッピング・モード評価用のMODEピンのプルアップ・オプション

製品の詳細

EVAL-LTC3313EV-A-ZにはLTC3313が搭載されています。LTC3313は、2MHz、入力2.25V~5.5V、出力1.2V、15Aの降圧レギュレータとして動作する、15A低電圧同期整流式降圧Silent Switcher®です。LTC3313は0.5Vから入力電圧(VIN)までの出力電圧(VOUT)をサポートし、動作周波数範囲は500kHz~5MHzです。LTC3313はコンパクトで超低放射、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータです。Silent Switcher技術は、高速電流ループを最適化することによって、電磁干渉(EMI)および電磁環境適合性(EMC)の放射を容易に最小限に抑えることができます。35ns(代表値)の最小オン時間により、高いVINから低いVOUTへの変換を高い周波数で実行できます。

EVAL-LTC3313EV-A-Zは、2MHzのスイッチング周波数(fSW)での強制連続モードで動作するように設定されていますが、別のスイッチング周波数やパルススキッピング・モードで動作するように構成することもできます。LTC3313の発振器は、EVAL-LTC3313EV-A-Zのデフォルト・セットアップでMODE/SYNCタレットを使用して、外部クロックに同期させることもできます。両方の動作モードについて、3.3V入力を使用したときのEVALLTC3313EV-A-Zの効率と電力損失をユーザ・ガイドの図4に示しています。

EVAL-LTC3313EV-A-Zには、伝導EMIを低減するためのEMIフィルタもあります。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に印加します。EVAL-LTC3313EV-A-ZボードのEMI性能は、ユーザ・ガイドのEMIテスト結果のセクションに記載されています。EMI性能グラフの赤線は、伝導/放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。LTC3313のデータシートには、このデバイスとそのアプリケーションの詳細が記載されています。評価用ボードのユーザ・ガイドと併せて、LTC3313のデータシートを参照してください。LTC3313は、熱抵抗を低くするための露出パッドが付いた3mm × 3mm LQFNパッケージを採用しています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、LTC3313のデータシートに記載されています。

reference details image

EVAL-LTC3313EV-MULTI-AZ

Evaluating the Multiphase Operation of the LTC3313 5 V, 15 A Synchronous Step-Down Silent Switcher in 3 mm × 3 mm LQFN

zoom

EVAL-LTC3313EV-MULTI-AZ

Evaluating the Multiphase Operation of the LTC3313 5 V, 15 A Synchronous Step-Down Silent Switcher in 3 mm × 3 mm LQFN

Evaluating the Multiphase Operation of the LTC3313 5 V, 15 A Synchronous Step-Down Silent Switcher in 3 mm × 3 mm LQFN

機能と利点

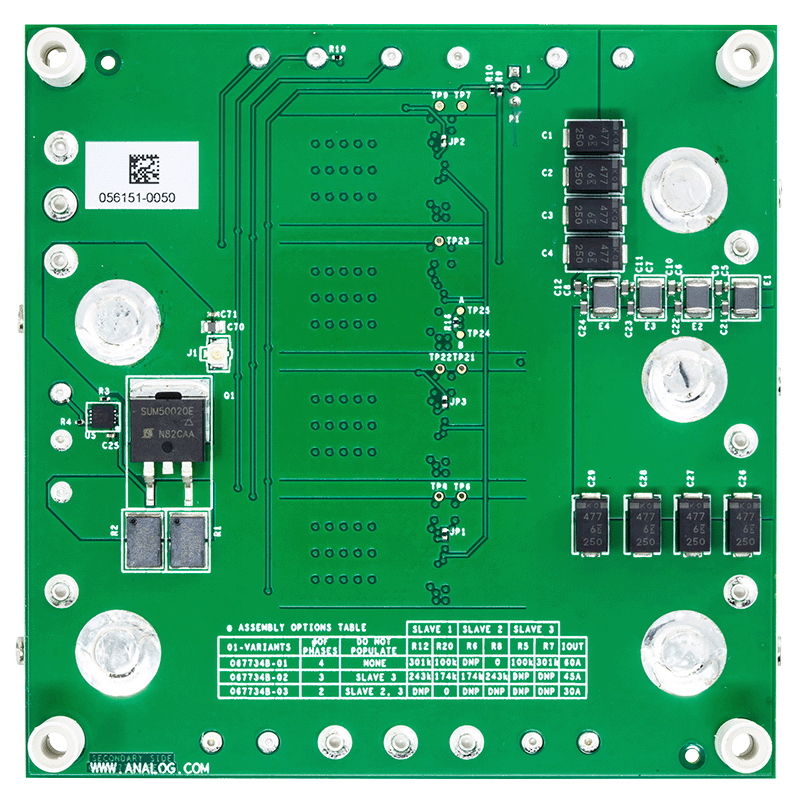

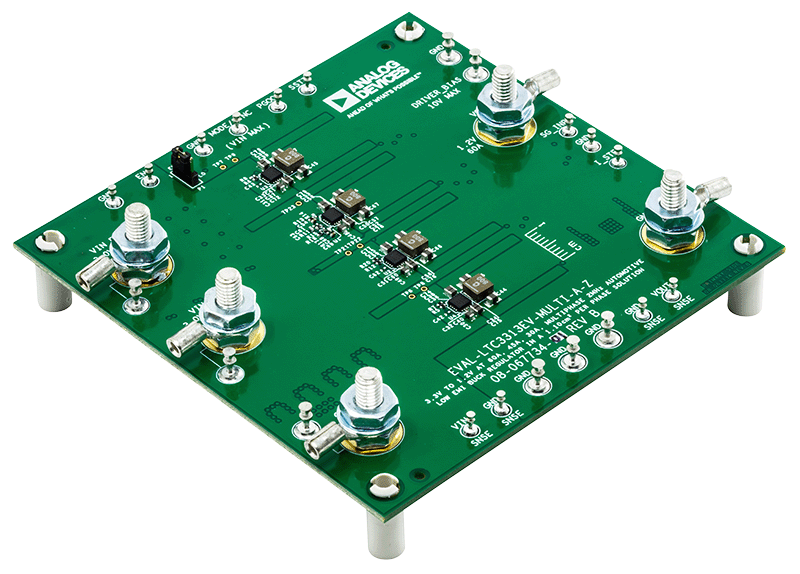

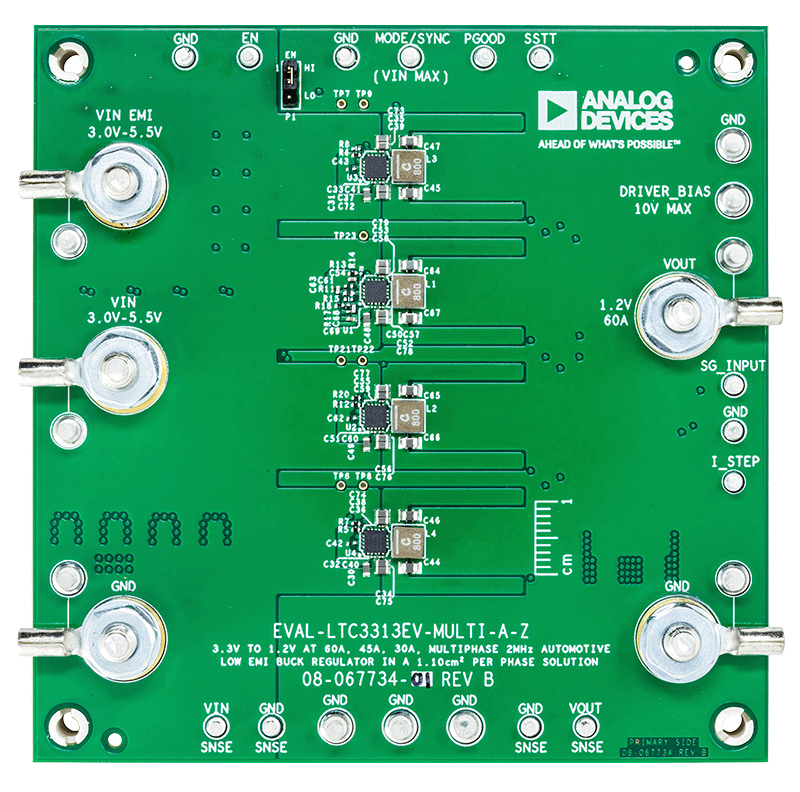

  • EVAL-LTC3313EV-MULTI-AZ evaluation board
  • Transient circuit included for load transient evaluation
  • RT pin pull-up option for external clock synchronization

製品の詳細

The EVAL-LTC3313EV-MULTI-AZ features the LTC3313, a 15 A, low-voltage, synchronous step-down Silent Switcher®, operating as a multiphase 2 MHz, 3.0 V to 5.5 V input, 1.2 V buck regulator. The EVAL-LTC3313EV-MULTI-AZ has three build options to provide 2-phase 30 A, 3-phase 45 A, or 4-phase 60 A output solutions. The LTC3313 supports adjustable output voltages from 0.5 V to input voltage (VIN) and operating frequencies from 500 kHz up to 5 MHz in multiphase operation.

All phases of EVAL-LTC3313EV-MULTI-AZ operate in forced continuous mode at 2 MHz switching frequency (fSW). The LTC3313 can also synchronize to an external clock using a MODE/SYNC turret when the RT pin of the main phase is pulled up to the VIN pin.

The EVAL-LTC3313EV-MULTI-AZ also has an electromagnetic interference (EMI) filter to reduce conducted EMI. This EMI filter can be included by applying the input voltage at the VIN EMI terminal.

Figure 4 shows the efficiency of the circuit with a 3.3 V input for all three build options.

An on-board transient circuit is included to measure fast transient performance.

The LTC3313 data sheet gives a complete description of the part, operation, and application information. The data sheet must be read in conjunction with this user guide. The LTC3313 is assembled in a 3 mm × 3 mm LQFN package with exposed pads for low thermal resistance. The layout recommendations for low EMI operation and maximum thermal performance are available in the LTC3313 data sheet.
