LTC3312SA

5V、デュアル6A/2相12A降圧DC/DCレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.32
特長
  • デュアル6A出力
  • シングル出力として構成可能、2相12A降圧
  • 高効率:12mΩハイサイドおよび8mΩローサイド
  • 最大総合DC出力誤差:±1%
  • 広帯域幅、高速過渡応答
  • 内部入力コンデンサがEMIを低減
  • VIN範囲:2.25V~5.5V
  • VOUT範囲:0.5V~VIN
  • 3MHzまでプログラマブルな周波数
  • 低IQの超低リップルバースト・モード®動作
  • シャットダウン電流:1.4μA
  • 35ns最小オン時間
  • 内部補償
  • 電源シーケンスの高精度なイネーブルとパワーグッド
  • トラッキング、プログラマブル・ソフトスタート、温度モニタ出力
  • 熱特性を改善した4mm × 3mm × 0.95mmの22ピンLQFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定取得
製品概要
show more Icon

LTC3312SAは、デュアル・モノリシック同期型6A降圧コンバータです。性能条件が厳しい省スペースのアプリケーションに4mm × 3mmの1パッケージで対応できます。固定周波数、最大3MHzのスイッチング周波数でのピーク電流を特長とするこの両降圧コンバータは、わずかな外付け部品で高効率かつ高速の過渡応答を実現します。LTC3312SAは、シングル出力の2相12A降圧コンバータとしても構成できます。

LTC3312SAは、低ノイズの強制連続モードまたはパルス・スキップ・モード、または軽負荷の高効率バースト・モード​で動作します。通常のスイッチング周波数は、デフォルトの2MHzに設定され、外付け抵抗でプログラミングしたり、MODE/SYNCピンによって外付け発振器と同期したりします。入力リップル電流を軽減するために、デュアル・コンバータは位相を180度ずらして切り替えます。

入力範囲が2.25V〜5.5VのLTC3312SAは、わずか500mVという低い値まで出力を調整できます。その他にも、高精度イネーブル閾値、PGOOD信号、出力過電圧保護、サーマル・シャットダウン、出力短絡保護などの機能があります。プログラマブル・ソフトスタートや温度モニタ出力も備えています。このデバイスは、熱抵抗を低く抑えるための露出パッドが付いた、薄型の22ピン4mm × 3mm × 0.95mm LQFNパッケージを採用しています。

アプリケーション

  • サーバー、テレコム電源、光ネットワーク
  • 分散型DC電源システム(POL)
  • FPGA、ASIC、μPコア電源
  • 工業/オートモーティブ/通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3312SAAV#PBF
  • HTML
  • HTML
LTC3312SAJV#WPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 15, 2023

- 23_0224

Qualification of SMT Attach Material and Die Thickness Update For LTC3312S

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 15, 2023

- 23_0224

arrow down

Qualification of SMT Attach Material and Die Thickness Update For LTC3312S

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC3092A

LTC3312SA | 3.3V〜1V、2MHzデュアル降圧DC / DC

zoom

DC3092A

LTC3312SA | 3.3V〜1V、2MHzデュアル降圧DC / DC

LTC3312SA | 3.3V〜1V、2MHzデュアル降圧DC / DC

製品の詳細

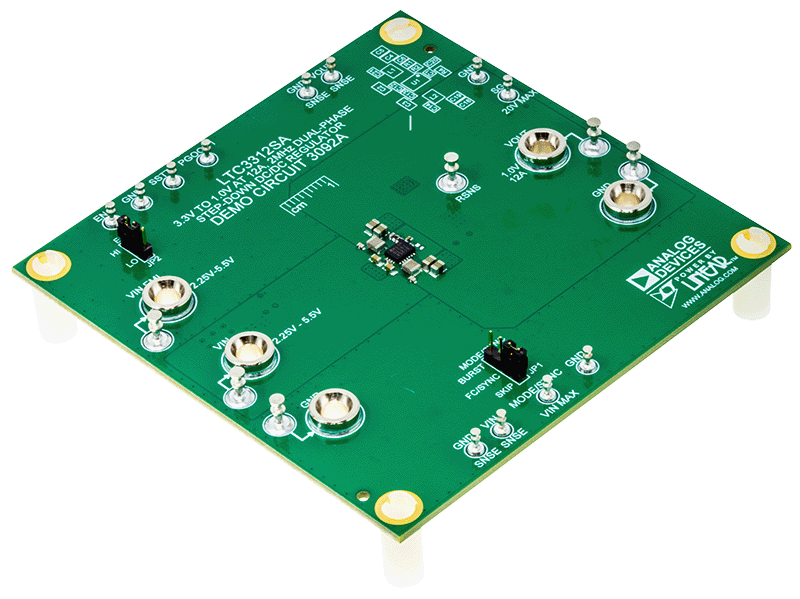

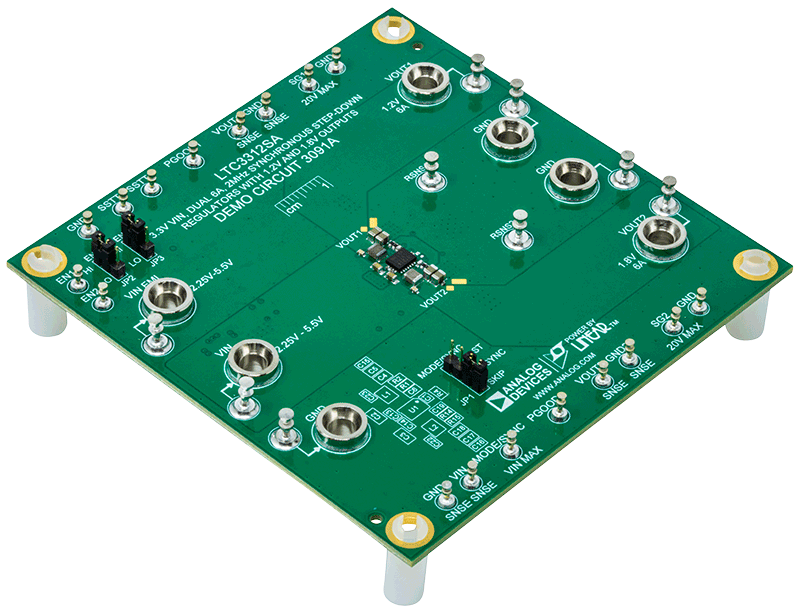

デモ回路3092Aには、5V、デュアル6A/デュアル・フェーズ12A降圧DC/DCレギュレータICであるLTC3312SAが使用されています。このデモ回路は、2相、2MHz、3.3V入力、シングル1V出力、12A降圧レギュレータとして構成されています。上側スイッチは、出力リップルを減らすために位相が180度外れています。

LTC3312SAは、要求性能の厳しい省スペース・アプリケーション用に3mm x 4mmのパッケージに、デュアル・モノリシック同期整流式6A降圧電力段を備えています。どちらの降圧レギュレータも、少ない外付け部品数で高い効率と高速の過渡応答を実現します。LTC3312SAは、出力あたり6Aのデュアル出力降圧コンバータとして構成することもできます。デュアル出力アプリケーションの例としては、DC3091Aを参照してください。LTC3312SAのデータシートには、その動作とアプリケーション情報の詳細な説明が記載されています。このデモ回路を評価または変更するときは、デモ・マニュアルと併せてデータシートをお読みください。

DC3092Aは、パルス・スキップ、強制連続、Burst Mode® からなる3つの動作モードをサポートします。クロック周波数と動作モードは、両方の降圧相で共有されます。ユーザはJP1ジャンパで目的の動作モードを選択できます。JP1をFC/SYNCの位置に設定すると、LTC3312SAを1MHz〜3MHzのクロック周波数に同期させ、強制連続モードで動作させることもできます。

このデモ回路には、ノイズに敏感なアプリケーション用にEMIフィルタが含まれています。EMIフィルタで電力を供給するには、VIN EMI端子を介して入力電圧を印加してください。

reference details image

DC3091A

LTC3312SA3.3V1.2V降圧DC/DC

zoom

DC3091A

LTC3312SA3.3V1.2V降圧DC/DC

LTC3312SA3.3V1.2V降圧DC/DC

製品の詳細

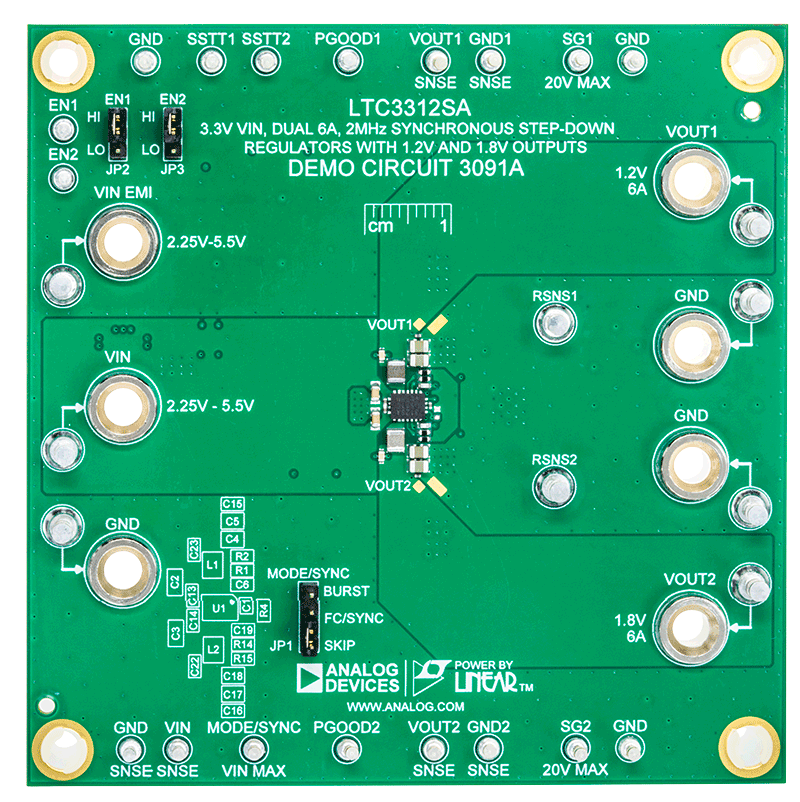

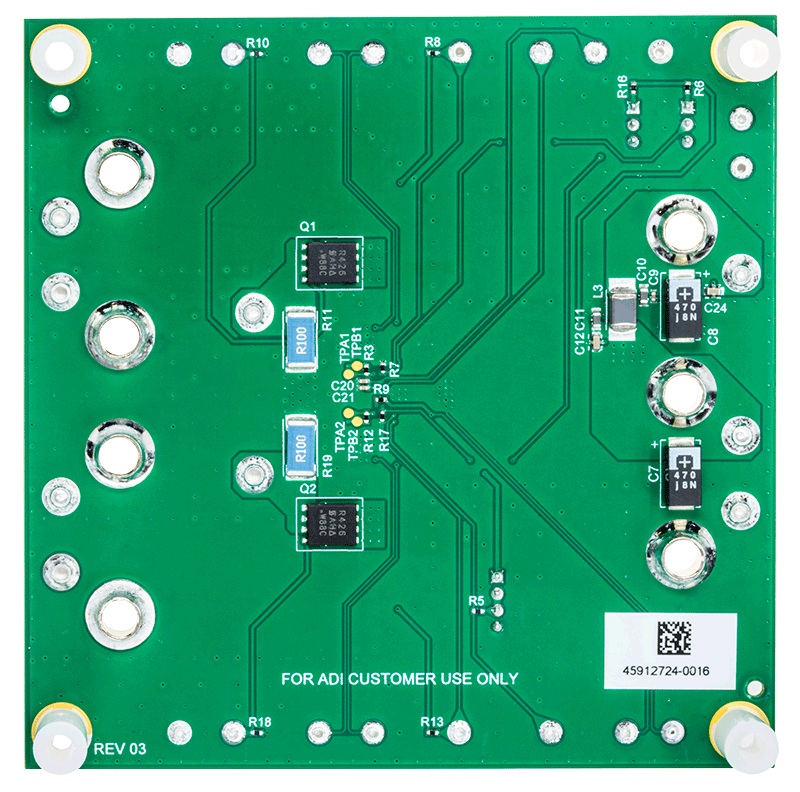

デモ回路3091Aには、5V、デュアル6A/デュアル・フェーズ12A降圧DC/DCレギュレータICであるLTC3312SAが使用されています。このデモ回路は、1.2Vと1.8Vでデュアル6A出力を備えた2MHz、3.3V入力の降圧レギュレータとして構成されています。
