製品概要

機能と利点

  •  入力電圧範囲:2.7V~5.5V
  •  インダクタ不要

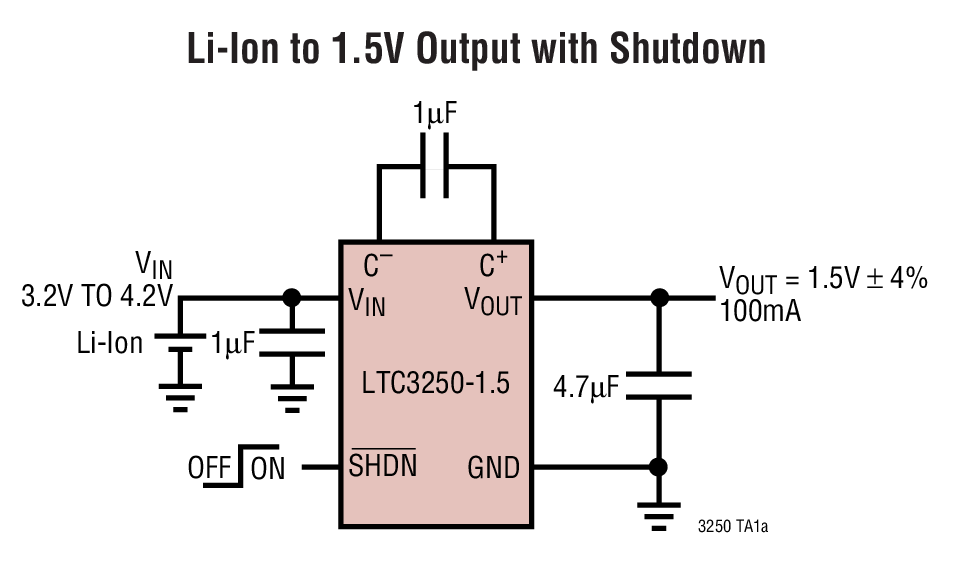

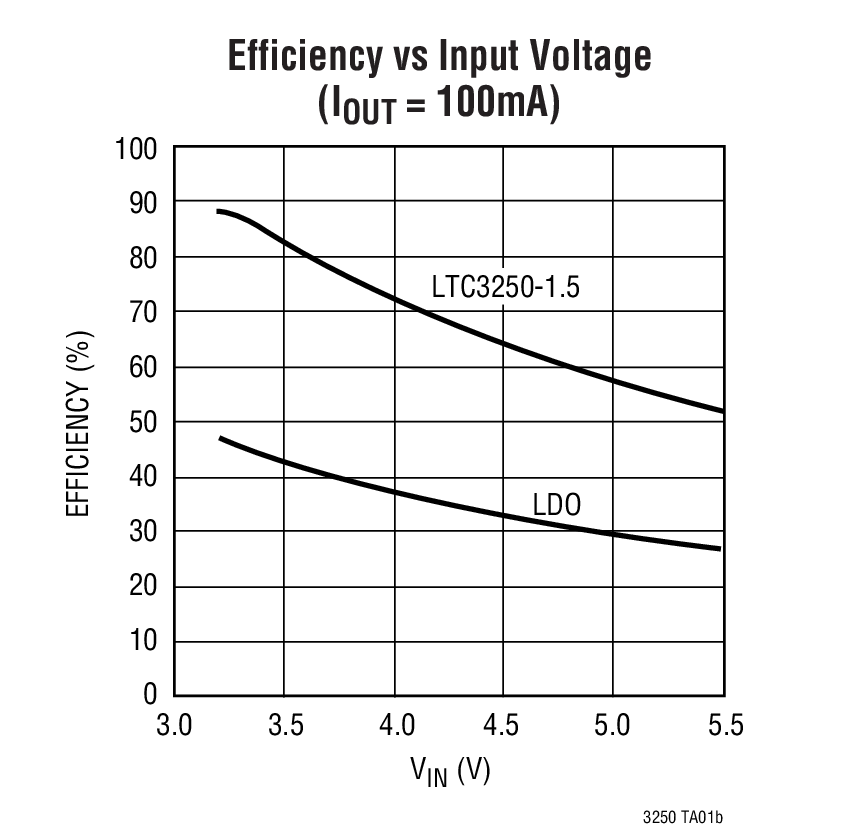

  •  81%の効率でリチウムイオン・バッテリ(3.6V)から1.5Vへ変換
  •  低ノイズ固定周波数動作
  •  出力電圧:1.5V±4%、1.2V±4%
  •  出力電流:250mA
  •  シャットダウン時にVINから負荷を切断
  •  低い動作電流:IQ = 35μA
  •  低いシャットダウン電流:ISD < 1μA
  •  発振周波数 = 1.5MHz
  •  ソフトスタートにより、ターンオン時の突入電流を制限
  •  短絡および熱保護機能

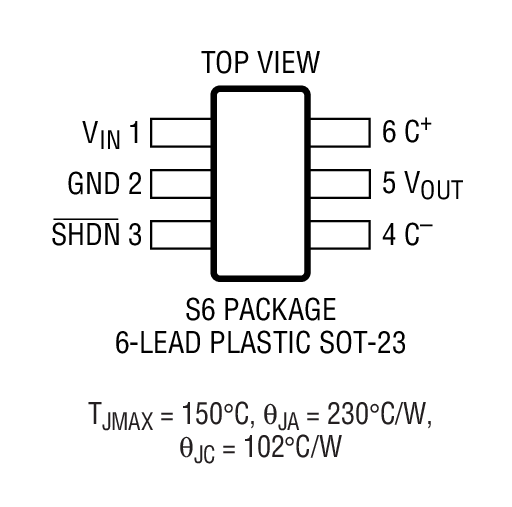

  •  高さの低い(1mm)SOT-23パッケージ

製品概要

LTC3250-1.5/LTC3250-1.2は、2.7V~5.5Vの入力から1.5Vまたは1.2Vの安定化出力を生成するチャージポンプ降圧DC/DCコンバータです。このデバイスは、スイッチトキャパシタによるフラクショナル・コンバージョンを使用して、リニア・レギュレータの2倍の標準効率を達成します。インダクタは不要です。

独自の固定周波数アーキテクチャにより、低ノイズの安定化出力を供給するとともに、従 来のチャージ・ポンプ・レギュレータに比べて入力ノイズを低減できます。高周波数動作 (fOSC=1.5MHz)によってフィルタリングが簡素化され、伝導ノイズをさらに低減できます。また、このデバイスは、バーストモード動作を行うので、軽負荷時の効率が向上します。

LTC3250-1.5/LTC3250-1.2は動作電流が低く(無負荷時に35μA、シャットダウン時に1μA以下)、外付け部品数が少ない(3個の小型セラミック・コンデンサ)ので、スペースが制限されたバッテリ駆動アプリケーションに最適です。このデバイスは 短絡および熱保護機能を搭載し、高さの低い(1mm)6ピンThinSOTパッケージで供給されます。


アプリケーション

  •  ハンドヘルド・コンピュータ
  •  携帯電話
  •  デジタル・カメラ
  •  ハンドヘルド医療機器
  •  低電力DSP電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

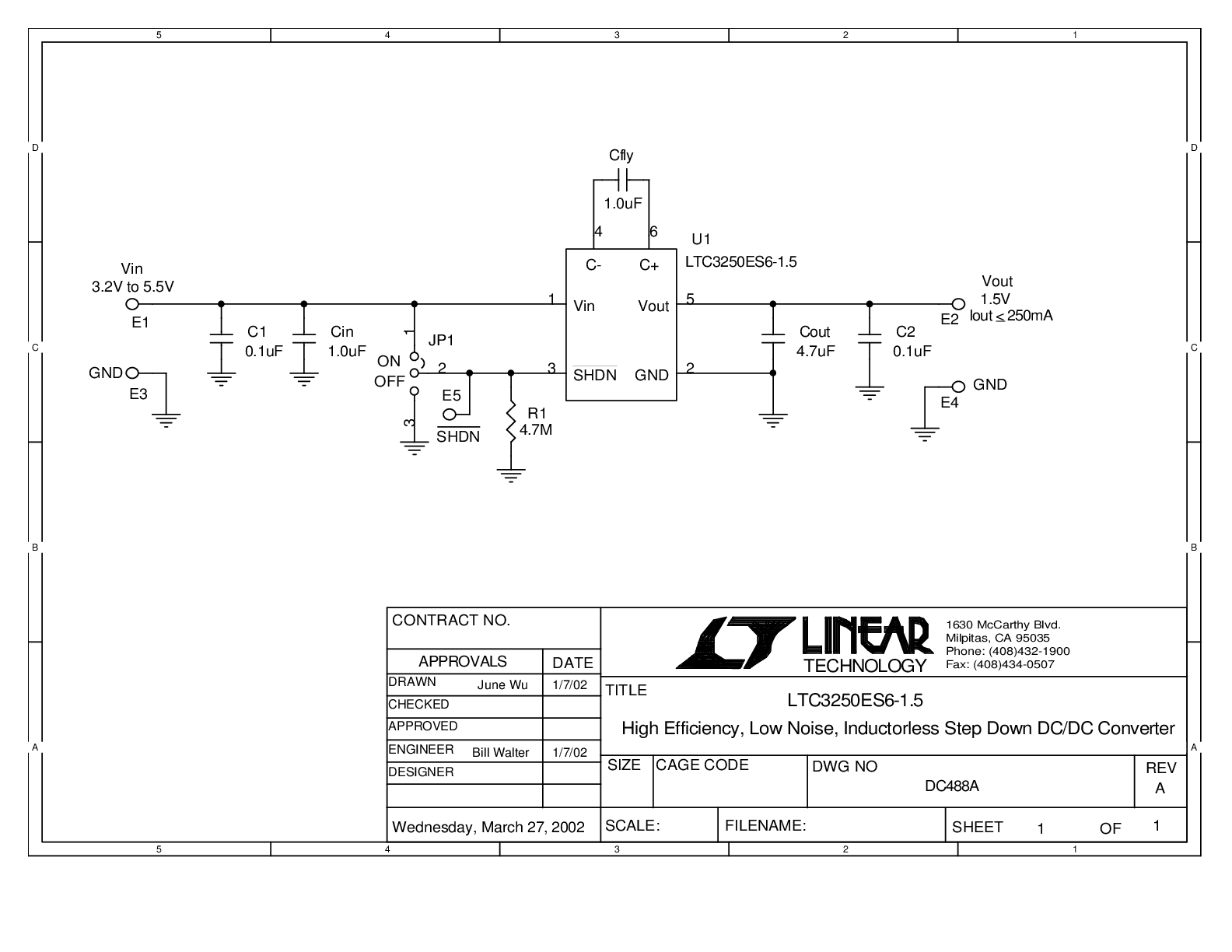

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3250-1
LTC3250-1.2
LTC3250-1.5
