LTC3220

360mAユニバーサル18 チャネルLED ドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.12
機能
  • 64 段階のリニア輝度制御付きの18個の20mA ユニバーサル電流源
  • 2 線I2C インタフェースを使用して電流源ごとにオン/オフ、輝度、点滅、グラデーションを個別に制御
  • 1 倍/1.5 倍/2 倍のマルチモード低ノイズ・チャージポンプにより、最大91%の効率を達成
  • スルーレート制限付きスイッチングにより、伝導および放射ノイズ(EMI)を低減
  • 最大360mA の総出力電流
  • 電流リファレンスを内蔵
  • 1本のリセット・ピンにより、非同期シャットダウンと全データレジスタのリセットが可能
  • 2つのI2Cアドレスを使用可能(LTC3220:0011100、LTC3220-1:0011101)
  • 自動または強制的なモード切り替え
  • ソフトスタート機能により、突入電流を制限
  • 短絡/熱保護機能
  • 超薄型(0.55mm)4mm×4mm 28ピンQFNパッケージ
製品概要
show more Icon

LTC3220/LTC3220-1は、高集積のマルチディスプレイLEDドライバです。これらのデバイスは高効率で低ノイズのチャージポンプを内蔵し、最大18個 のユニバーサルLED電流源に電力を供給します。LTC3220/LTC3220-1はわずか5個の小型セラミック・コンデンサを使用するだけで、完全なLED電源および電流コントローラを構成します。

LED電流は高精度の内部電流リファレンスで設定されます。I2Cシリアル・インタフェースを介してすべてのユニバーサル電流源の調光、オン/オフ、点滅、グラデーションが個別に制御されます。6ビットのリニアDACを使用して、各ユニバーサルLED電流源ごとに輝度を調整できます。

LTC3220/LTC3220-1のチャージポンプはLED電流源の電圧に基づいて効率を最適化します。このデバイスは1倍モードで起動し、いずれかのイネーブルされたLED電流源がドロップアウト状態になり始めると自動的に昇圧モードに切り替わります。最初のドロップアウトで1.5倍モードに切り替わり、次のドロップアウトで2 倍モードに切り替わります。また、I2Cポートを介してデータ・ビットが更新されるたびに1倍モードにリセットされます。


アプリケーション

  • QCGA+ディプレイ付きビデオ電話
  • キーパッドの照明
  • 汎用/多種多様な照明

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3220EPF#PBF
  • HTML
  • HTML
LTC3220EPF#TRPBF
  • HTML
  • HTML
LTC3220EPF-1#PBF
  • HTML
  • HTML
LTC3220EPF-1#TRPBF
  • HTML
  • HTML
LTC3220IPF#PBF
  • HTML
  • HTML
LTC3220IPF#TRPBF
  • HTML
  • HTML
LTC3220IPF-1#PBF
  • HTML
  • HTML
LTC3220IPF-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1265A-B

LTC3220EPF-1 | 360mA General Purpose LED Driver (Requires DC590)

zoom

DC1265A-B

LTC3220EPF-1 | 360mA General Purpose LED Driver (Requires DC590)

LTC3220EPF-1 | 360mA General Purpose LED Driver (Requires DC590)

製品の詳細

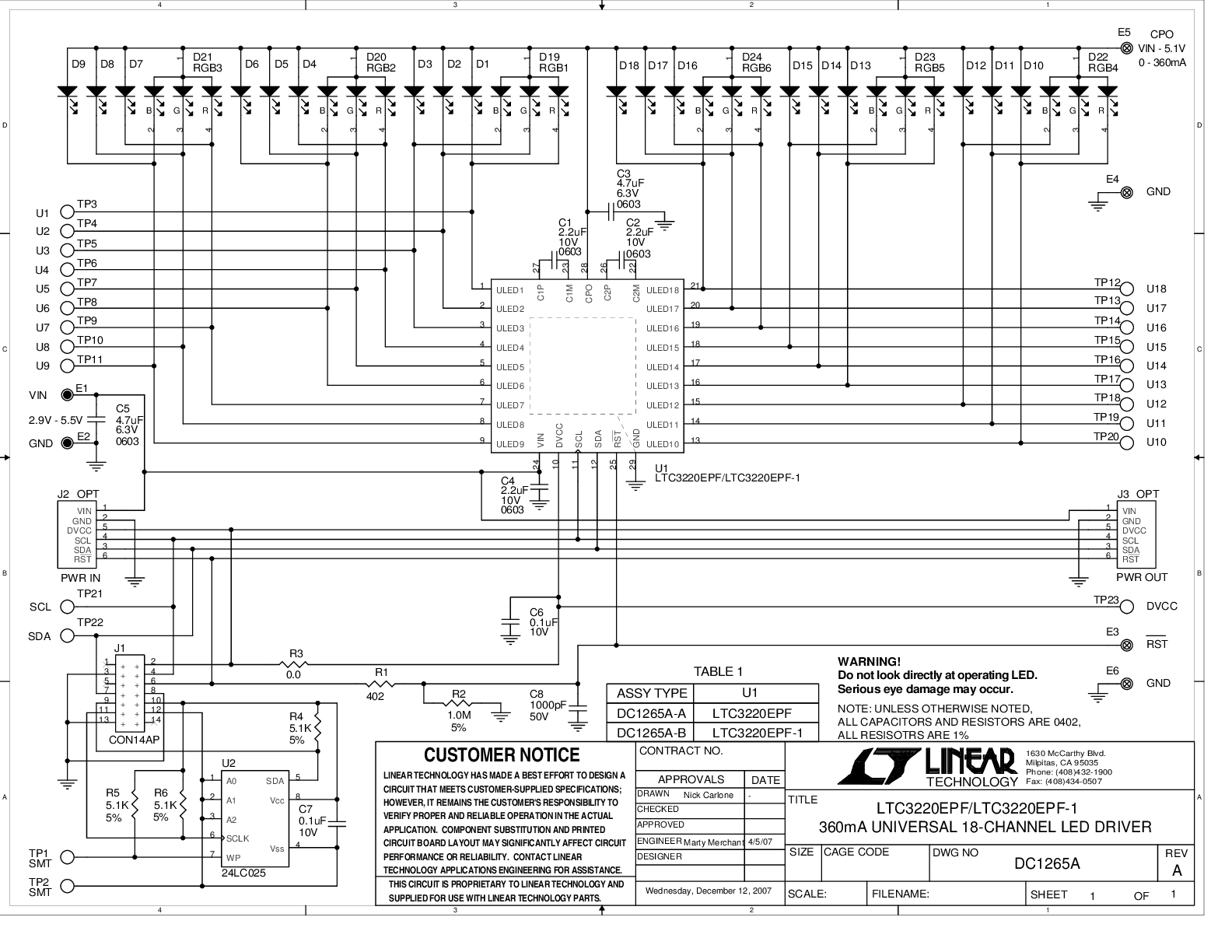

Demonstration circuit 1265 is a 360mA (20mA per LED) Universal 18-Channel LED Driver with twelve white LEDs and two RGB LEDs featuring the LTC3220/LTC3220-1. The LTC3220/LTC3220-1 is a low noise boost charge pump designed to drive 18 universal LED (ULED) current sources. The charge pump automatically switches between 1x, 1.5x and 2x modes to provide the necessary output voltage. The demo board input supply voltage range is 2.9V to 5.5V. DC1265A-A features the LTC3220, and DC1265A-B features the LTC3220-1. The two parts have different I2C addresses, allowing both devices to be used in a system if more than 18 LED drivers are needed./p>
