LTC3216: 個別のトーチ/フラッシュ電流制御付き、1A低ノイズ高電流LEDチャージポンプ データシート (Rev. )2/21/2008PDF594K
製品概要
機能と利点
- 高効率動作:1倍、1.5倍、2倍昇圧モードのいずれかに自動切換え
- 超低損失ILED電流制御
- 最大1Aの出力電流
- 低ノイズの固定周波数動作
- 低電流/高電流を個別に設定するプログラミング・ピンとイネーブル・ピン
- 広いVIN範囲:2.9V~4.4V
- オープン/短絡LED保護
- シャットダウン時のLED切断
- 低いシャットダウン電流:2.5μA
- 4%のLED電流プログラミング精度
- 自動ソフトスタートにより、突入電流を制限
- インダクタなし
- 小さいアプリケーション回路(全部品が高さ1mm以下)
- 3mm×4mm 12ピンDFNパッケージ
製品概要
LTC3216は、高電流LEDに電力を供給するように設計された低ノイズ、高電流チャージポンプDC/DCコンバータです。このデバイスは、2.9V~4.4Vの入力から最大1Aの負荷をドライブできる高精度のプログラム可能な電流ソースを内蔵しています。外付け部品数が少ない(フライング・コンデンサ2個、プログラミング抵抗2個、VINとCPO接続用バイパス・コンデンサ2個)LTC3216は、小型のバッテリ駆動アプリケーションに最適です。
内蔵のソフトスタート回路により、起動時の過度の突入電流を防止します。スイッチング周波数が高いので、小型の外付けコンデンサを使用できます。2本の外付け抵抗を使用して高電流と低電流を個別にプログラムします。シャットダウン・モードと電流出力レベルは2つのロジック入力を介して選択されます。
ILED電圧が非常に低い場合でも、超低損失電流ソースが高精度のLED電流を維持します。モードの自動切り換えは、LED電流ソースの両端の電圧をモニタし、ILEDのドロップアウトが検出された場合にのみモードを切り換えることにより、効率を最適化します。LTC3216は小型の3mm×4mm 12ピンDFNパッケージで供給されます。
アプリケーション
- 携帯電話、PDA、デジタル・カメラ用LEDトーチ/カメラ・ライト電源
- 一般の照明アプリケーションやフラッシュ/ストロボ・アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

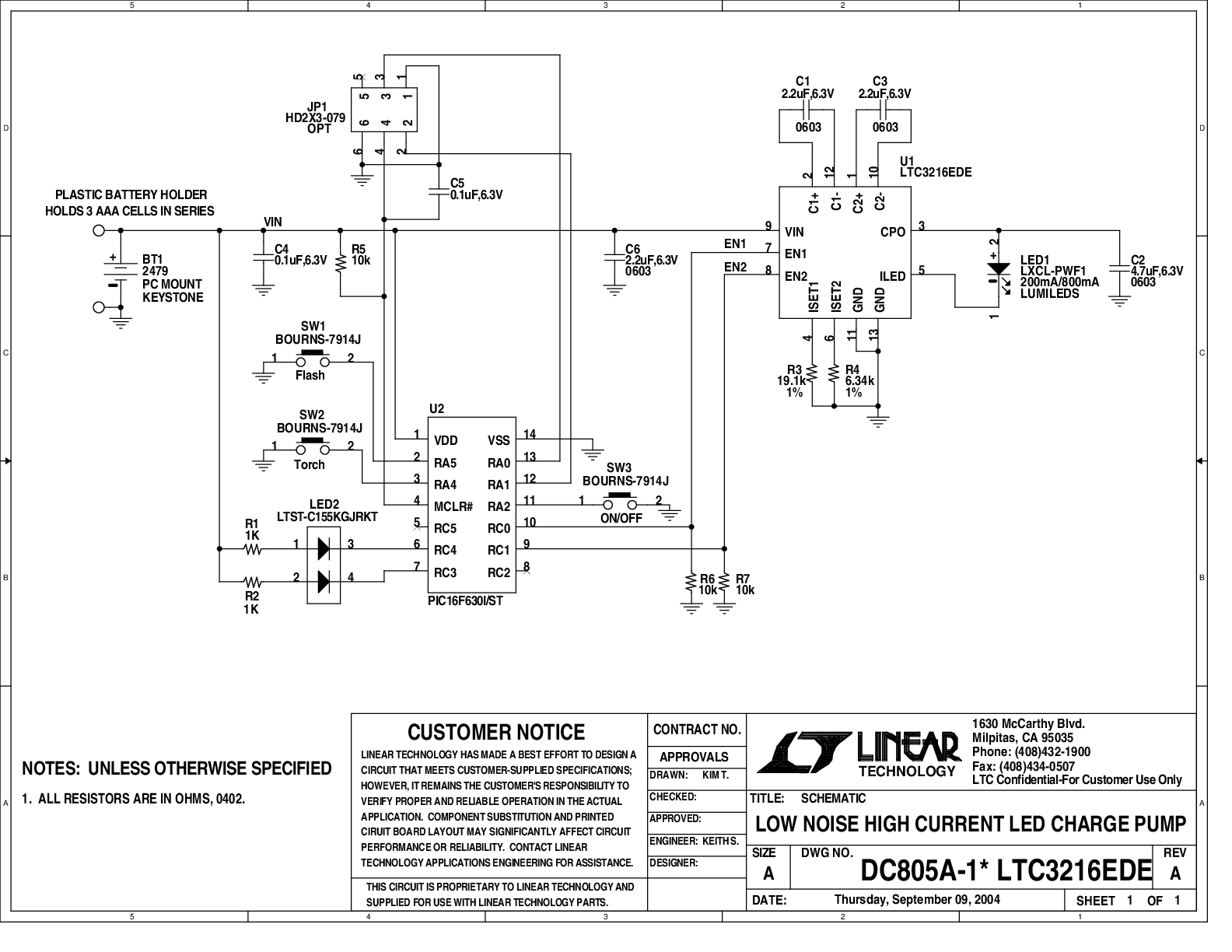

DC805A - Demo Manual9/24/2009PDF78K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

下記製品はLTspiceで使用することが出来ます。:
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LTC3216EDE#PBF | 材料宣誓書(MD) | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
LTC3216EDE#TRPBF | 材料宣誓書(MD) | 信頼性データ | 12-Lead DFN (4mm x 3mm w/ EP) | |
ウェハ・ファブリケーション・データ | R415 Reliability Data |
