LTC3210

製造中

3mm×3mm QFNパッケージのメイン/カメラLEDコントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 自動的なモード切換えによって高効率を達成する低ノイズ･チャージポンプ
  • マルチモード動作：1 倍/1.5 倍/2 倍
  • 個別のフルスケール電流設定抵抗
  • 最大 500mA の総出力電流
  • 1線によるメインおよびカメラLEDのイネーブル/輝度制御（8段階の輝度）
  • メイン･ディスプレイ向けに64:1の輝度制御範囲を実現
  • 4つの25mA低損失メインLED出力
  • 1つの400mA低損失カメラLED出力
  • 低ノイズ固定周波数動作
  • 低いシャットダウン電流：3μA
  • ソフトスタート機能により、起動時およびモード切換え時の突入電流を制限
  • オープン/ショートLED保護
  • インダクタなし

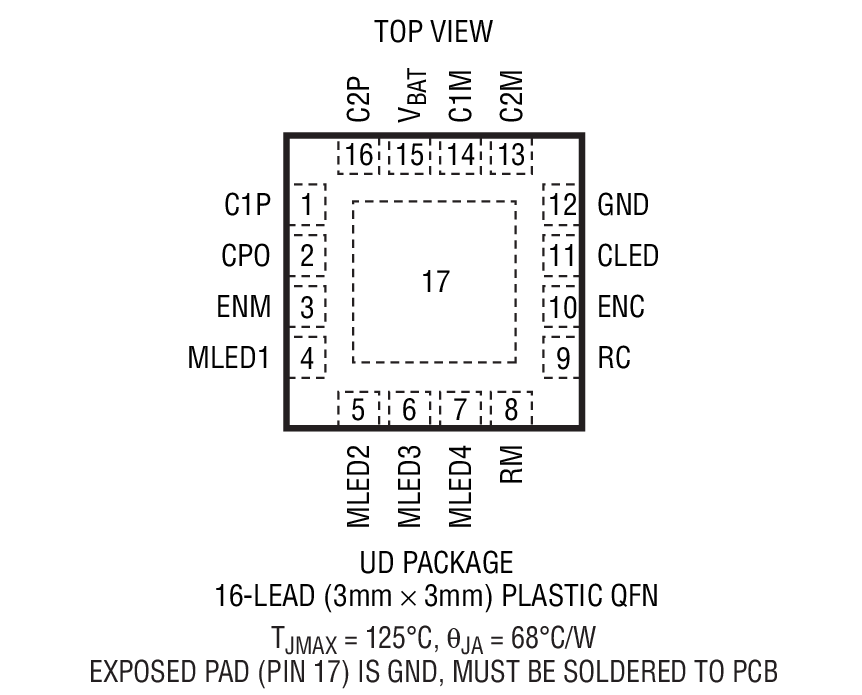

  • 3mm×3mm 16ピン･プラスチックQFNパッケージ

LTC3210は、4個のメインLEDと1個のカメラ･ライト用高電流カメラLEDをドライブするために設計された低ノイズ･チャージポンプDC/DCコンバータです。LTC3210 は 4 個の小型セラミック･コンデンサと 2 本の電流設定抵抗を使用するだけで、完全なLED電源および電流コントローラを構成することができます。

ソフトスタート回路を搭載しているので、起動時およびモード切換え時に過度の突入電流を防止します。高スイッチング周波数により、小型の外付けコンデンサを使用可能です。メインおよびカメラ用のフルスケール電流は、2本の外付け抵抗で個別に設定されます。シャットダウン･モードと電流出力レベルは、2つのロジック入力によって選択されます。

LEDを流れるフルスケール電流は外付け抵抗で設定されます。ENMとENCはトグルで切り替わり、内蔵のカウンタとDACを介してLED電流を調整することができます。ENMとENCの両方が150μs（標準）の期間“L”を維持すると、このデバイスはシャットダウンします。

チャージポンプは、LED電流源の電圧に基づいて効率を最適化します。このデバイスは 1 倍モードで起動し、いずれかのイネーブルされた LED 電流源がドロップアウト状態になり始めると自動的に昇圧モードに切り換わります。LTC3210は3mm×3mm 16ピンQFNパッケージで供給されます。


アプリケーション

  • 携帯電話/DSC/PDA向けマルチLEDライト電源

    •
    LTC3210
    3mm×3mm QFNパッケージのメイン/カメラLEDコントローラ

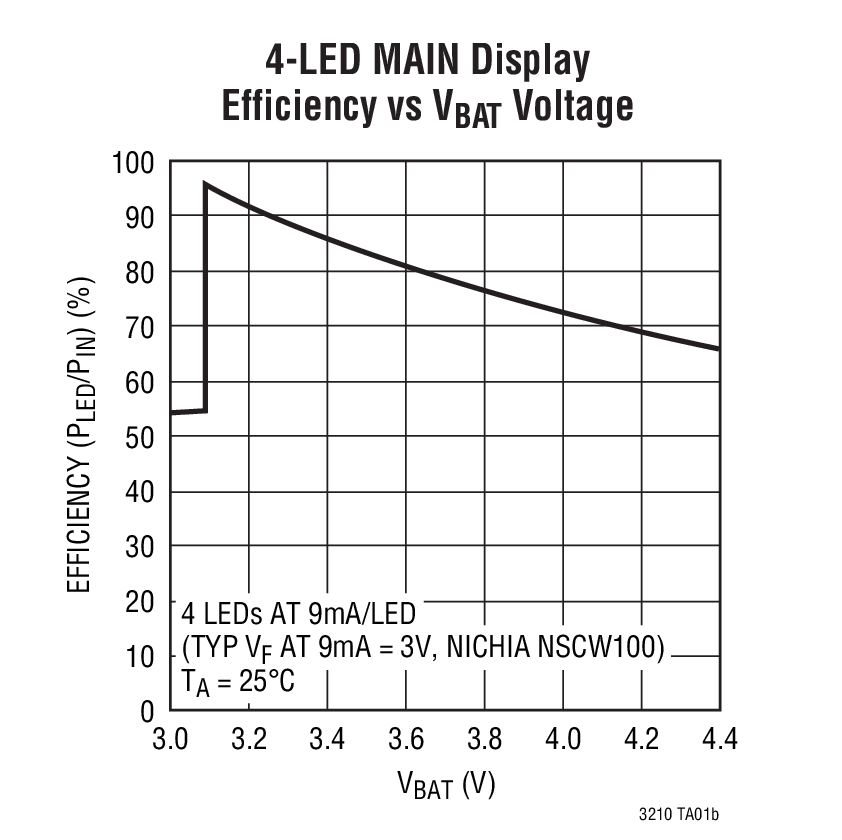

    4-LED MAIN Display Efficiency vs VBAT Voltage Product Package 1
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    信頼性データ 1

    ユーザ・ガイド 1

    データシート

    これは最新改訂バージョンのデータシートです。

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ツールおよびシミュレーション

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    • LTC3210
    • LTC3210-1
    • LTC3210-2
    • LTC3210-3
    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット
    DC914B
    LTC3210EUD | Main/CAM LED Controller (Requires DC590)

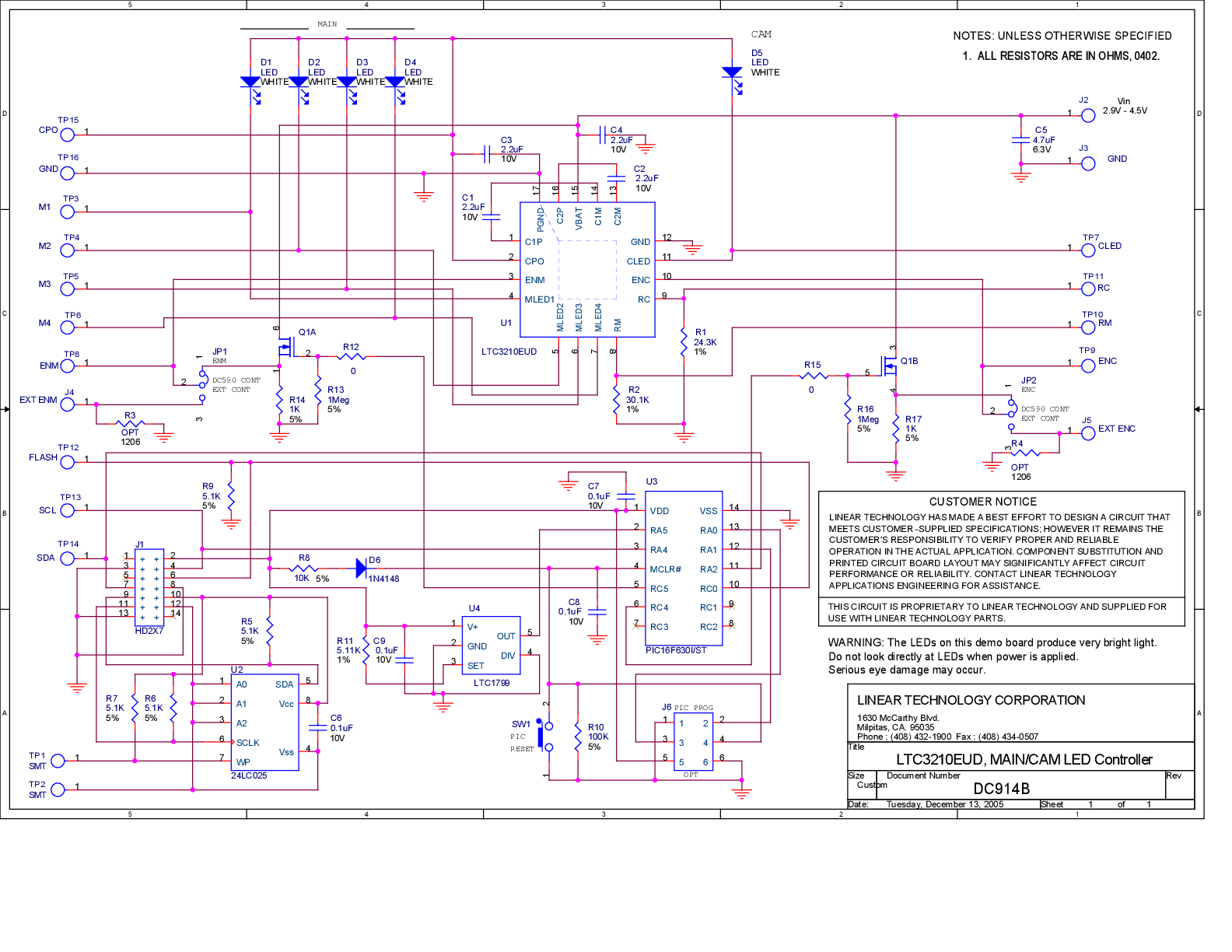

    DC914B - Schematic
