製品概要
機能と利点
- 自動的なモード切換えによって高効率を達成する低ノイズ･チャージポンプ
- マルチモード動作：1 倍/1.5 倍/2 倍
- 個別のフルスケール電流設定抵抗
- 最大 500mA の総出力電流
- 1線によるメインおよびカメラLEDのイネーブル/輝度制御
- メイン･ディスプレイ向けに32:1の輝度制御範囲を実現
- 3つまたは4つの25mA低損失メインLED出力
- 1つの400mA低損失カメラLED出力
- 低ノイズ固定周波数動作
- 低いシャットダウン電流：3μA
- ソフトスタート機能により、起動時およびモード切換え時の突入電流を制限
- オープン/ショートLED保護
- インダクタなし
- 3mm×3mm 16ピン･プラスチックQFNパッケージ
製品概要
LTC3210-2/LTC3210-3は、3個または4個のメインLEDと1個のカメラ･ライト用高電流カメラLEDをドライブするために設計された低ノイズ･チャージポンプDC/DCコンバータです。LTC3210-2/LTC3210-3 は 4 個の小型セラミック･コンデンサと 2 本の電流設定抵抗を使用するだけで、完全なLED電源および電流コントローラを構成することができます。
ソフトスタート回路を搭載しているので、起動時およびモード切換え時に過度の突入電流を防止します。高スイッチング周波数により、小型の外付けコンデンサを使用可能です。メインおよびカメラ用のフルスケール電流は、2本の外付け抵抗で個別に設定されます。
シャットダウン･モードと電流出力レベルは、2つのロジック入力によって選択されます。ENMとENCはトグルで切り替わり、内蔵のカウンタとDACを介してLED電流を調整することができます。5ビット･リニアDAC（32段階）により、メイン･ディスプレイ向けに高分解能の輝度制御を行います。
チャージポンプは、LED電流源の電圧に基づいて効率を最適化します。このデバイスは 1 倍モードで起動し、いずれかのイネーブルされた LED 電流源がドロップアウト状態になり始めると自動的に昇圧モードに切り換わります。LTC3210-2/LTC3210-3は3mm×3mm 16ピンQFNパッケージで供給されます。
アプリケーション
- 携帯電話/DSC/PDA向けマルチLEDライト電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

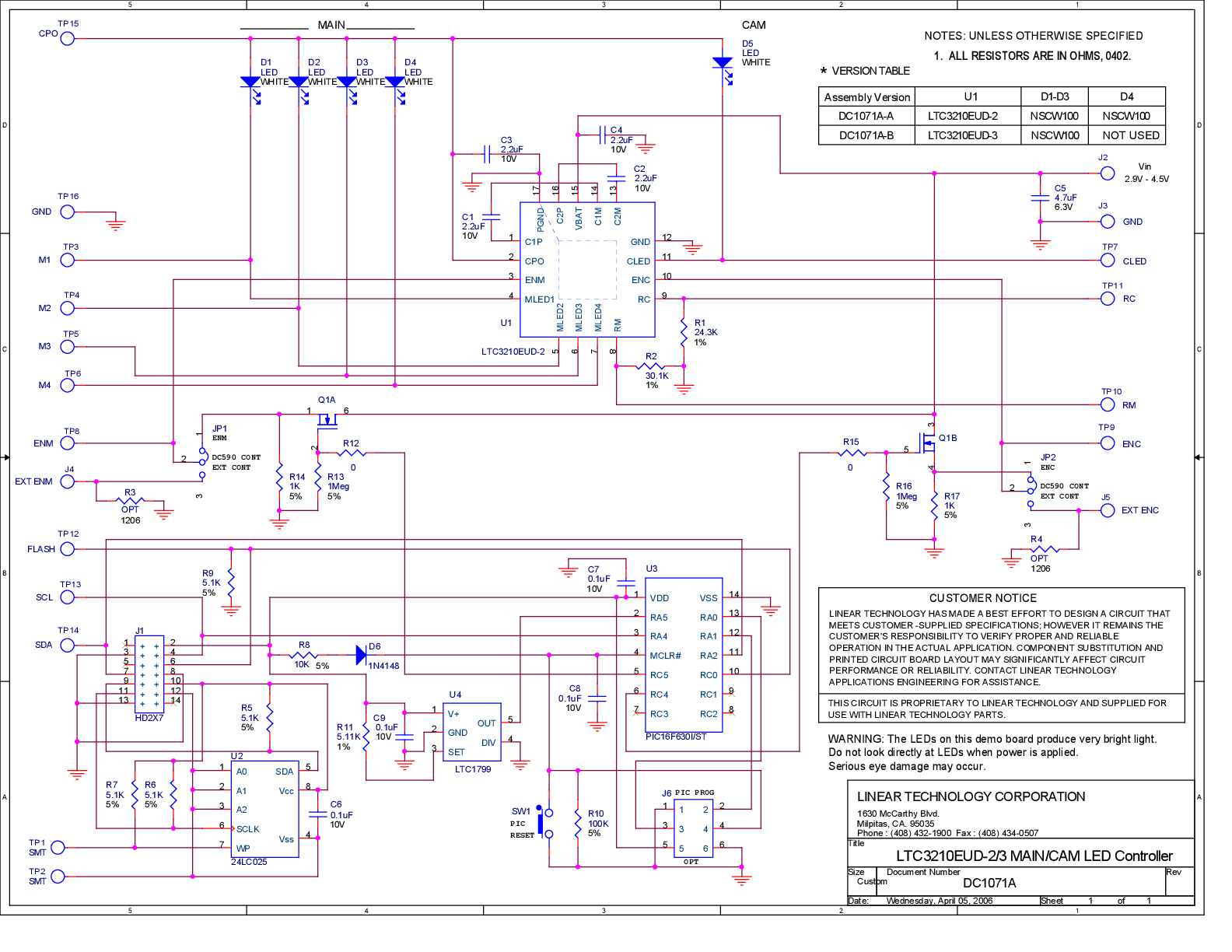

DC1071A - Demo Manual9/24/2009PDF1M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3210
LTC3210-1
LTC3210-2
LTC3210-3
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3210EUD-2#PBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3210EUD-2#TRPBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3210EUD-3#PBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3210EUD-3#TRPBF | 成分表 | 品質および信頼性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
