LTC2908

高精度6電源モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$3.34
特長
  • 超低電圧リセット:VCC = 0.5Vを保証
  • 同時に6つの入力をモニタ
    • 5V、3.3V、2.5V、1.8V、可変電圧1、可変電圧2(LTC2908-A1)
    • 3.3V、2.5V、1.8V、1.5V、可変電圧1、可変電圧2(LTC2908-B1)
  • 保証スレッショルド精度:全温度範囲でモニタされる電圧の±1.5%
  • VCC自動選択機能を搭載
  • 電源グリッチ耐性
  • リセット時間遅延:200ms
  • アクティブ“L”のオープンドレインRST出力

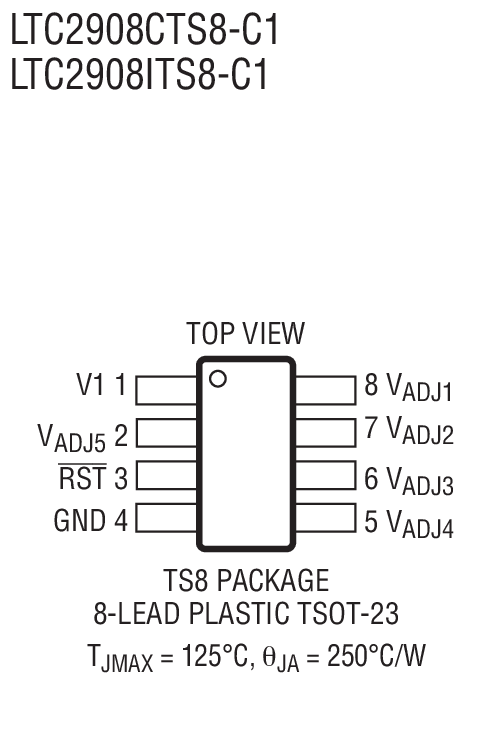

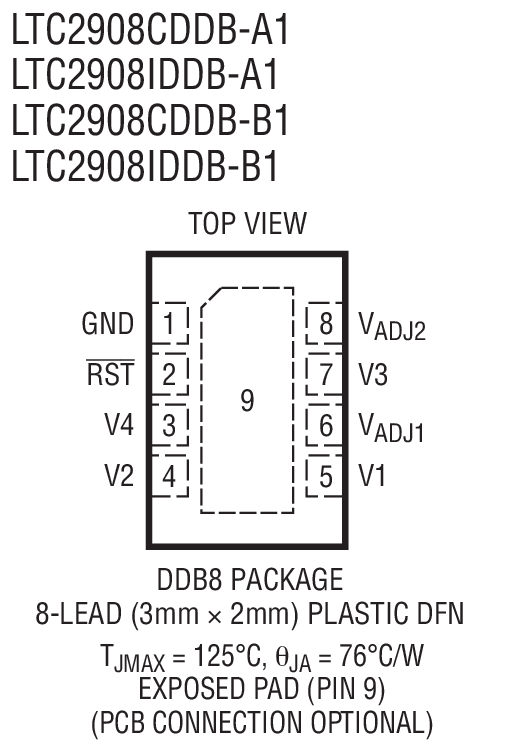

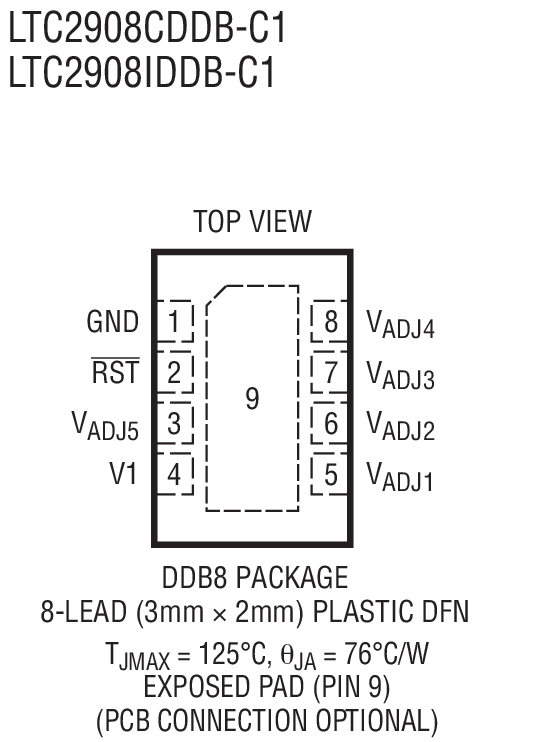

  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージとプラスチック(2mm×3mm)DFNパッケージ
製品概要
show more Icon

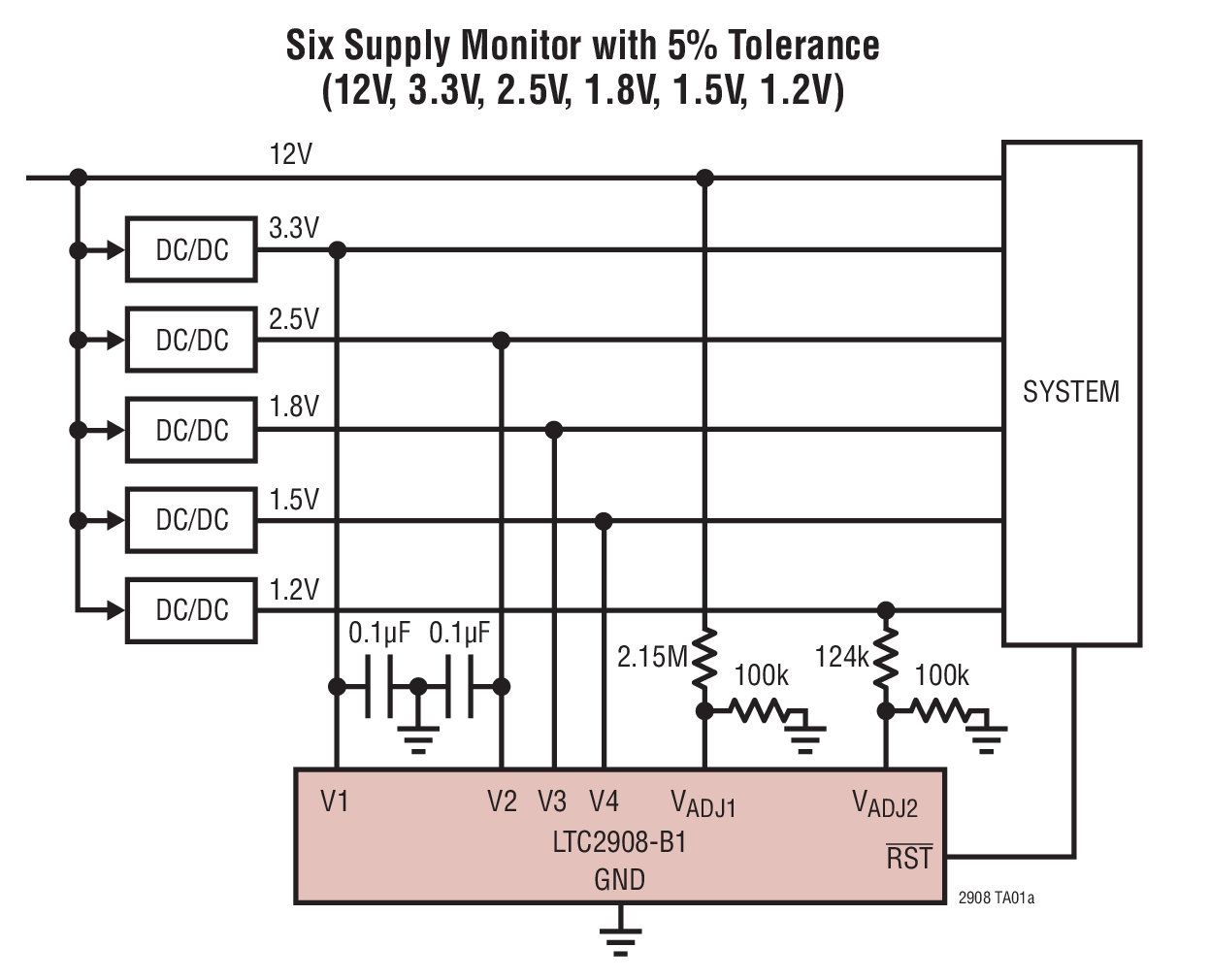

LTC2908は、精度とコンパクトなソリューションを必要とする多電源システム向けの6電源モニタです。6つの入力すべてが200msの間、条件に適合するまで、共通のリセット出力は“L”のままです。

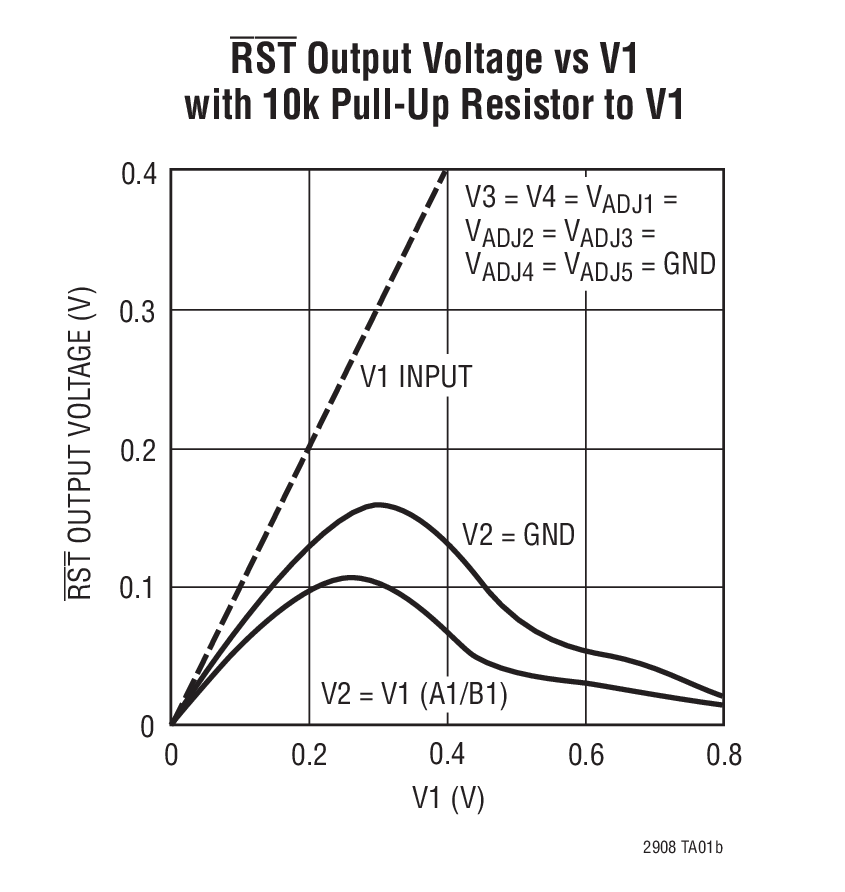

LTC2908は、全動作温度範囲(-40℃~85℃)にわたって±1.5%という厳しいスレッショルド精度を維持します。また、グリッチに対する耐性を備えているので、誤ったトリガリングのない信頼できるリセット動作が可能です。オープンドレインRST出力はV1および/またはV2が0.5V以上である間は正しい状態になることが保証されています。

LTC2908は、0.5Vの公称スレッショルド電圧を使用して調整可能な2つの入力を装備しています。このデバイスは、電源モニタを必要とするあらゆる種類のシステムに対して高精度でスペース重視のマイクロパワー汎用ソリューションを提供します。


アプリケーション

  •  ネットワーク・サーバ
  •  無線基地局
  •  光ネットワーク・システム
  •  マルチ電圧システム
  •  デスクトップおよびノートブック・コンピュータ
  •  ハンドヘルド機器
