製品概要

機能と利点

  • 同時に2つの入力をモニタ
  • 5V、3.3V、または2.5Vの電源向けにスレッショルドの組み合わせが3種類
  • スレッショルドを調整可能な低電圧入力(0.5V)
  • 3つの電源許容誤差: 5%、7.5%、10%
  • 保証スレッショルド精度:全温度範囲においてモニタされる電圧の±1.5%
  • 内部VCCの自動選択
  • 電源グリッチ耐性
  • リセット遅延時間:200ms(LTC2906のみ)
  • 調整可能なリセット遅延時間 (LTC2907のみ)
  • オープンドレインRST出力
  • V1 ≥ 1VまたはVCC ≥ 1VでRSTを保証

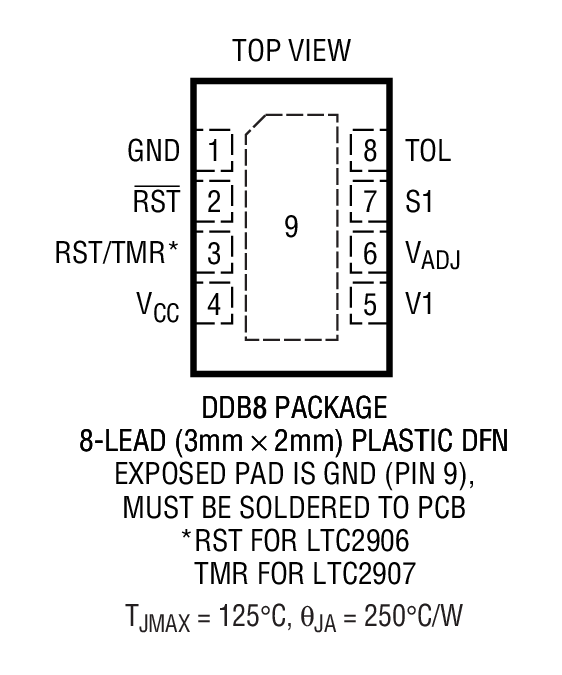

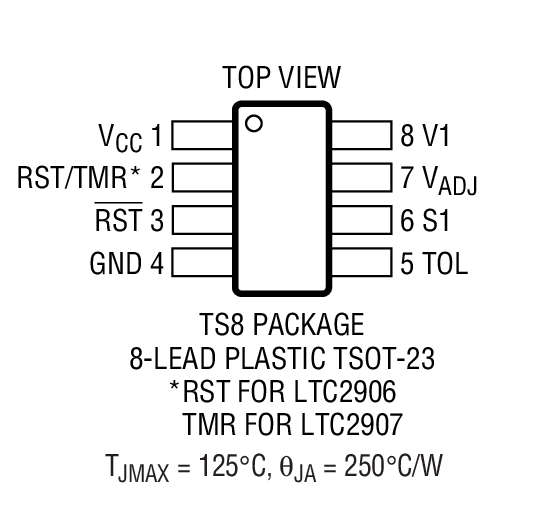

  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージとプラスチック(3mm×2mm)DFNパッケージ

製品概要

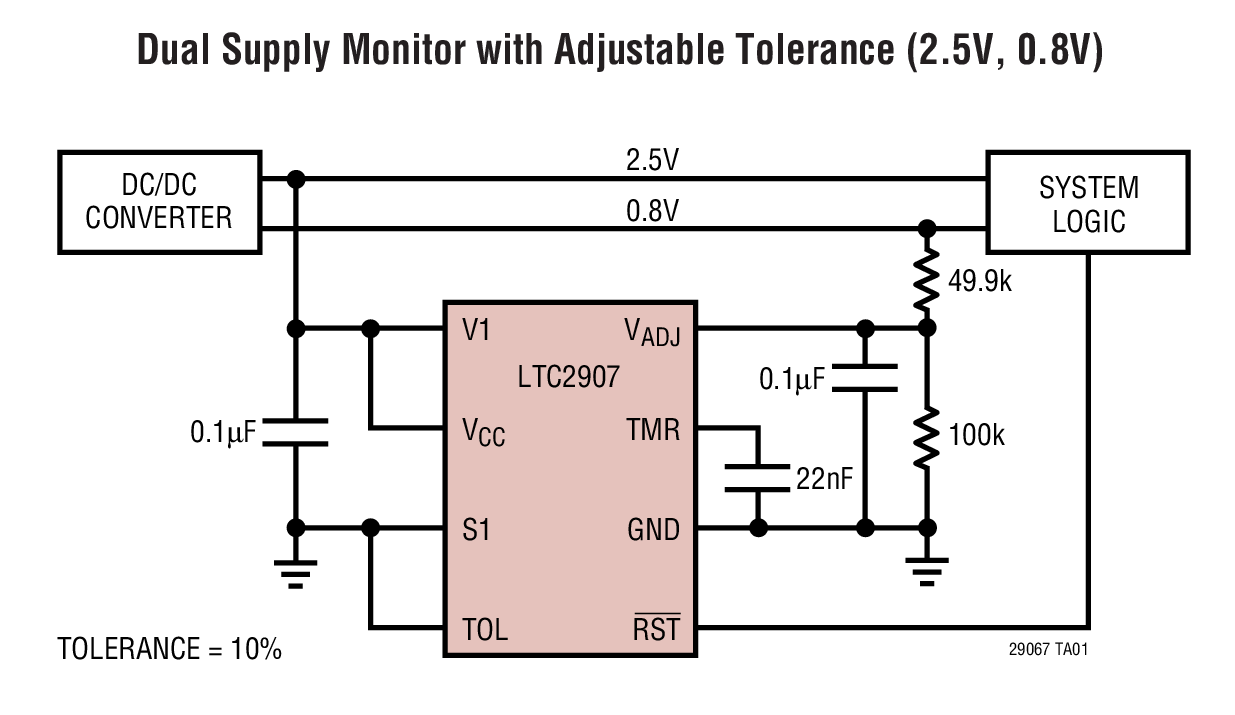

LTC2906/LTC2907は、複数の電源電圧を使用するシステム向けのデュアル電源モニタです。これらのデュアル電源モニタは、遅延(LTC2906は200ms、LTC2907は外付けコンデンサを使用して調整可能)を備えた共通のリセット出力を装備し、高精度、スペース重視、マイクロパワーの電源モニタ・ソリューションを提供します。

LTC2906/LTC2907は、全動作温度範囲で1.5%という高いスレッショルド精度を達成します。また、グリッチに対する耐性を備えているので、誤ったトリガのない信頼できるリセット動作が可能です。オープンドレインRST出力はV1やVCCが1Vに低下しても正しい状態になることが保証されています。

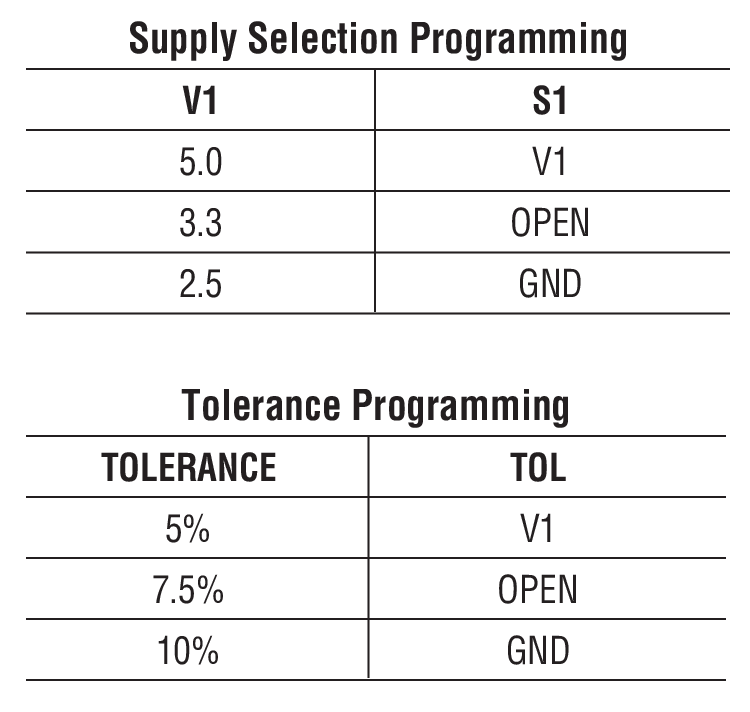

LTC2906/LTC2907の1つの入力は、0.5Vの公称スレッショルド電圧を使用して調整可能です。もう1つの入力は3つの入力スレッショルド電圧を使用可能です。また、マージニング用に3種類の電源許容誤差から選択できます。このような特長により、デュアル電源モニタを必要とするあらゆる種類のシステムに汎用性を提供します。2つの3ステート入力ピンによって、外付け部品を使用せずにスレッショルドと許容誤差レベルをプログラムします。


アプリケーション

  • デスクトップおよびノートブック・コンピュータ
  • ハンドヘルド機器
  • ネットワーク・サーバ
  • コア、I/Oモニタ
