LTC2901

製造中

可変リセット･タイマおよびウォッチドッグ･タイマを備えたプログラム可能なクワッド電源モニタ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 同時に4つの電源をモニタ
  • 5V、3.3V、3V、2.5V、1.8V、1.5Vのプリセット電圧スレッショルドと±可変電圧スレッショルドから16種類の組み合わせをユーザが選択可能
  • 保証スレッショルド精度：全温度範囲でモニタ電圧の±1.5%
  • 選択可能な電源許容誤差：モニタ電圧以下5%および10%（LTC2901-3/LTC2901-4）
  • 低消費電流：43μA（標準）
  • 調整可能なリセット時間
  • 調整可能なウォッチドッグ時間
  • オープンドレインRST出力（LTC2901-1/ LTC2901-3）
  • プッシュプルRST出力（LTC2901-2/ LTC2901-4）
  • 遅延のないモニタ出力を電源ごとに個別装備
  • 電源グリッチ耐性
  • VCC ≥ 1VでRSTを保証
  • 16ピン細型SSOPパッケージ

LTC2901は最大4つの電源電圧を使用するシステム向けのプログラマブル電源モニタです。プログラム・ピンに接続された外付け抵抗分割器を使用して、プリセットまたは可変電圧モニタの16種類の組み合わせから選択することができます。プリセット電圧スレッショルドの精度は全温度範囲で±1.5%です。4つの電圧コンパレータ出力はすべて異なるピンに接続されているので、電源を個別にモニタ可能です。

リセットおよびウォッチドッグ遅延時間は外付けコンデンサを使用して調整可能です。また、電圧スレッショルド精度が高く、グリッチに対する耐性を備えているので、誤ったトリガのない信頼できるリセット動作が可能です。RST出力はVCCが1Vに低下しても、 正しい状態になることが保証されています。LTC2901-1/LTC2901-3はオープンドレインRST出力、LTC2901-2/LTC2901-4はプッシュプルRST出力を装備しています。

LTC2901は消費電流が43μAなので、消費電力重視のシステムに最適です。また4つ以下の入力をモニタするように設定することも可能です。これらのデバイスは16ピン細型SSOPパッケージで供給されます。


アプリケーション

  •  デスクトップおよびノートブック・コンピュータ
  •  マルチ電圧システム
  •  テレコム機器
  •  携帯用バッテリ駆動機器
  •  ネットワーク・サーバー
LTC2901
可変リセット･タイマおよびウォッチドッグ･タイマを備えたプログラム可能なクワッド電源モニタ

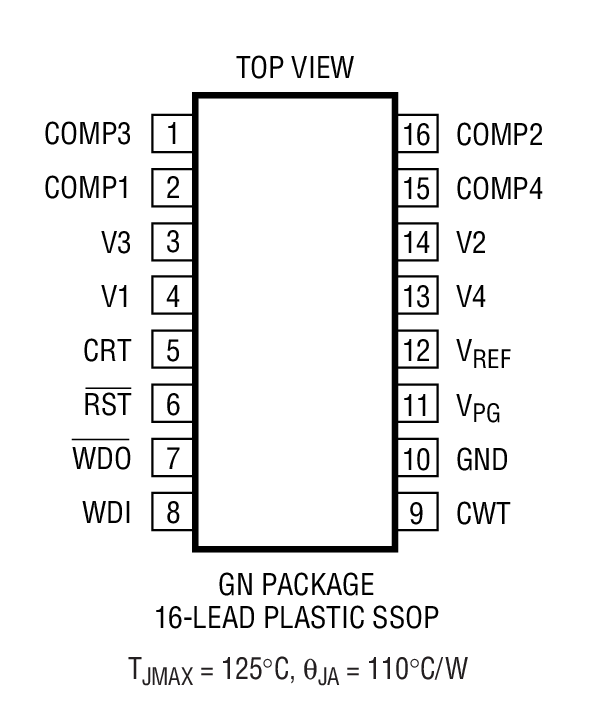

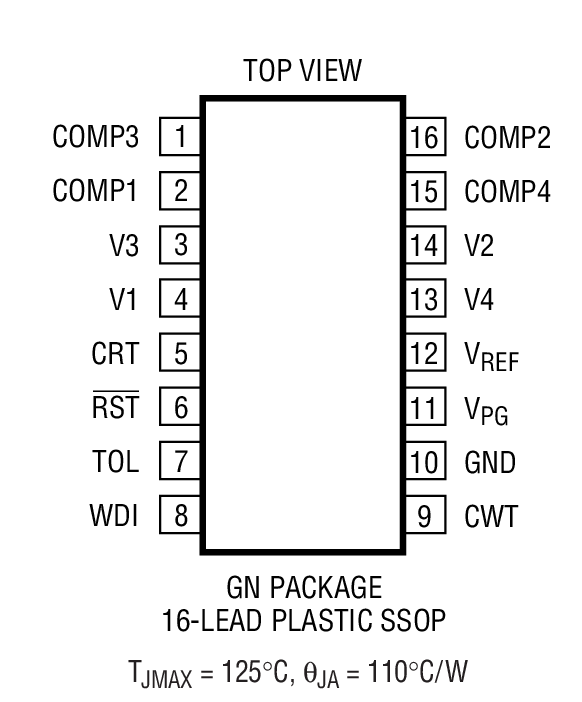

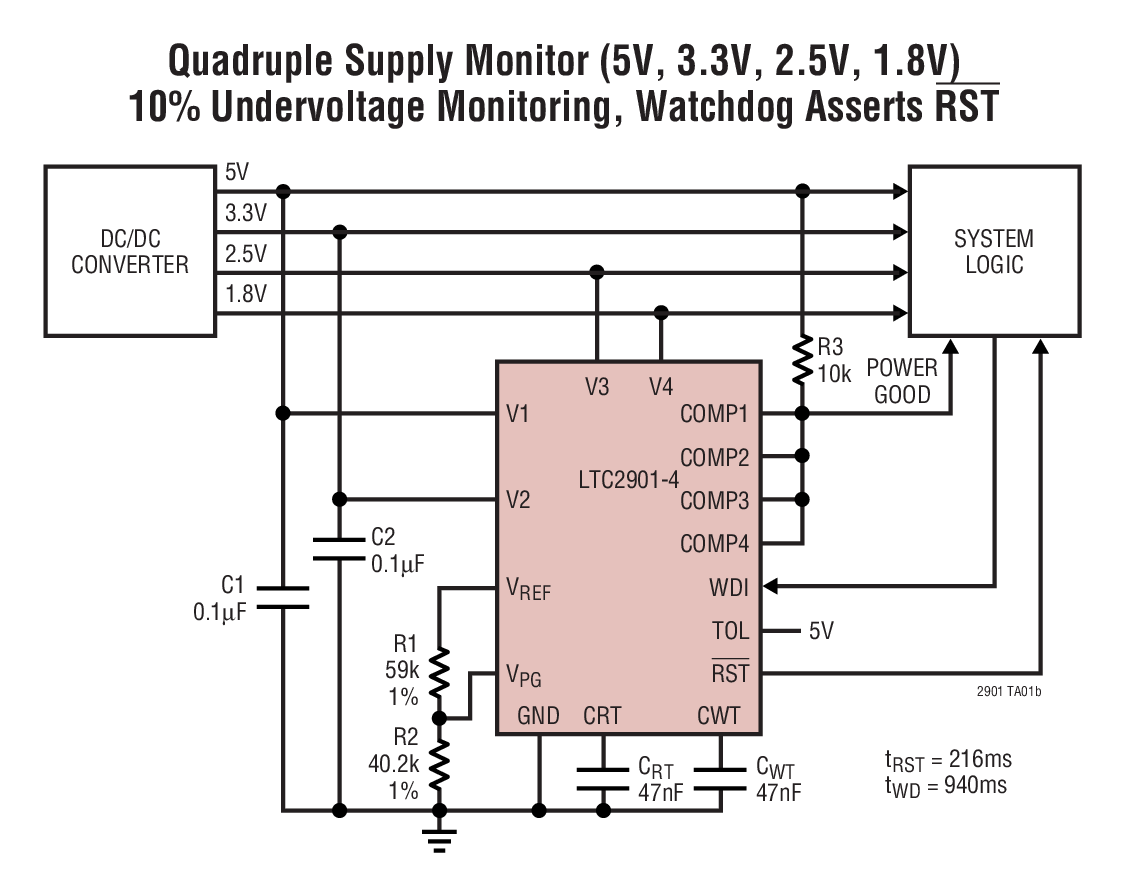

Quadruple Supply Monitor (5V, 3.3V, 2.5V, 1.8V) Quadruple Supply Monitor (5V, 3.3V, 2.5V, 1.8V) 10% Undervoltage Monitoring, Watchdog Asserts RST Product Package 1 Product Package 2
