製品概要

機能と利点

  • PROFIBUS IEC 61158-2に準拠
  • ±60Vまでの過電圧ライン・フォルトに対する保護
  • ESD耐電圧:±52kV(インタフェース・ピン)、±15kV(それ以外の全てのピン)
  • ±2kV(レベル4)のIEC61000-4-4 高速トランジェント・バースト
  • 実用同相電圧範囲:±25V
  • 最大ボーレート:20Mbps
  • 柔軟なデジタル・インタフェースに対応する1.65V ~5.5Vのロジック電源ピン(LTC2877)
  • 5V電源は最小3Vで動作できるので、低消費電力、低振幅アプリケーションに対応
  • ヒステリシスが240mVの完全平衡差動レシーバしきい値により、優れたノイズ耐性および低デューティ・サイクル歪みを実現
  • レシーバのフェイルセーフにより、開放、短絡、終端の状態に対応
  • 広い動作温度範囲:–40°C~125°C
  • 小型DFNおよびMSOPパッケージで供給

製品概要

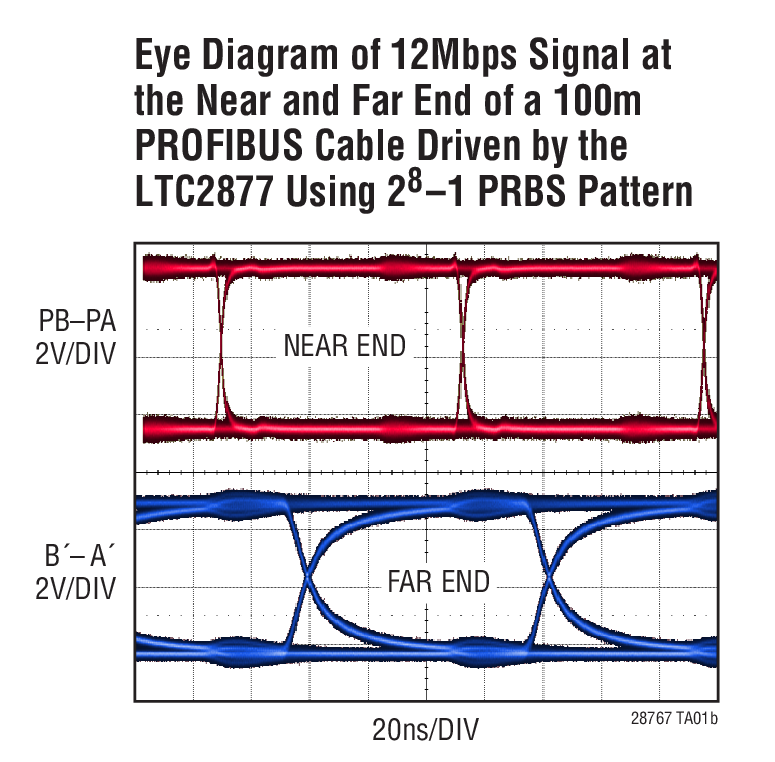

LTC2876およびLTC2877は、PROFIBUS-DPマスタおよびPROFIBUS-DPスレーブのテスト規格を満たす目的で設計されたPROFIBUS RS485トランシーバ で、IEC 61158-2、タイプ3:MAU(媒体接続ユニット)と完全な互換性があります。最大20Mbpsで動作するので、LTC2876/LTC2877は12Mbpsまでの全てのPROFIBUSデータレートをサポートします。

LTC2876およびLTC2877は極めて堅牢であり、バス・ピンでの±60Vフォルトに耐えることが可能であり、±52kVのESDに対して保護されます。これらのデバイスは、不用意に24V電源に接続される可能性がある過酷な環境に適しています。±25Vと広い入力同相電圧範囲と完全なフェイルセーフ動作により、ノイズの多いシステムでのデータ通信の信頼性を向上します。

LTC2876およびLTC2877は、4.5V ~5.5Vの電源電圧範囲でPROFIBUS規格およびRS485規格を満たしますが、最小3Vで動作することが可能であり、その場合は電源電流が少なくなります。



製品選択ガイド
製品番号 ロジック電源ピン パッケージ

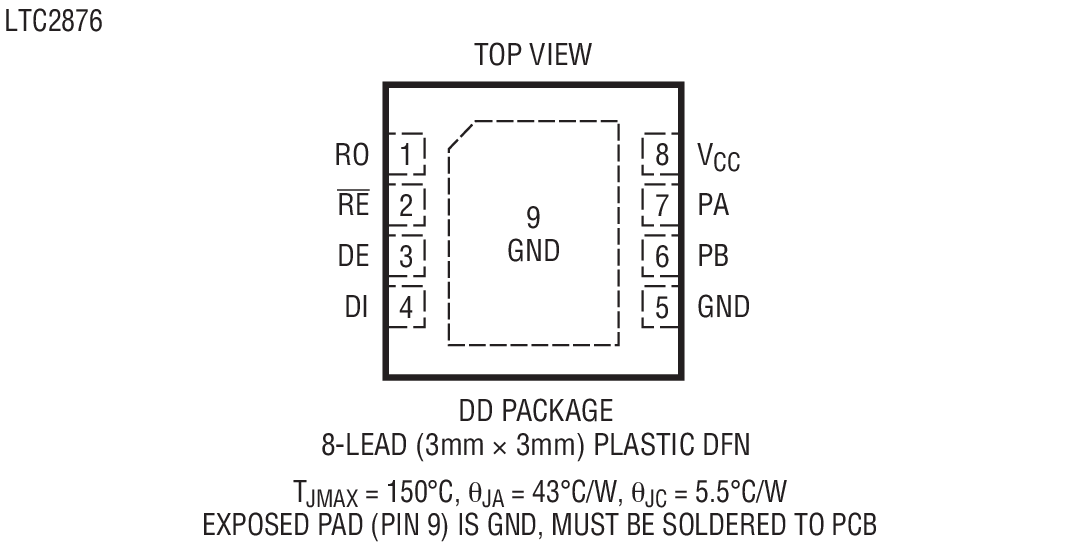

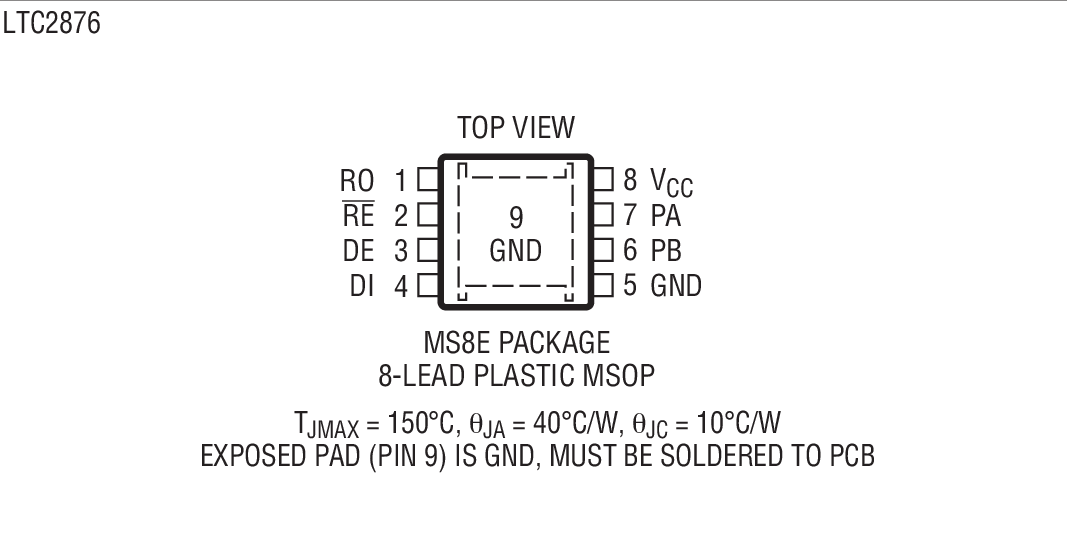

LTC2876 なし
DFN-8, MSOP-8

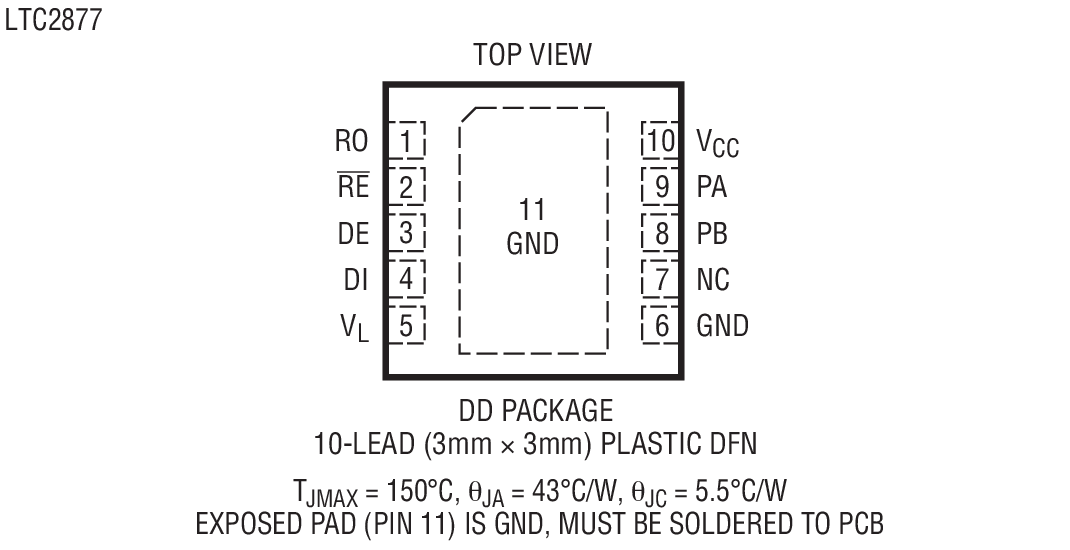

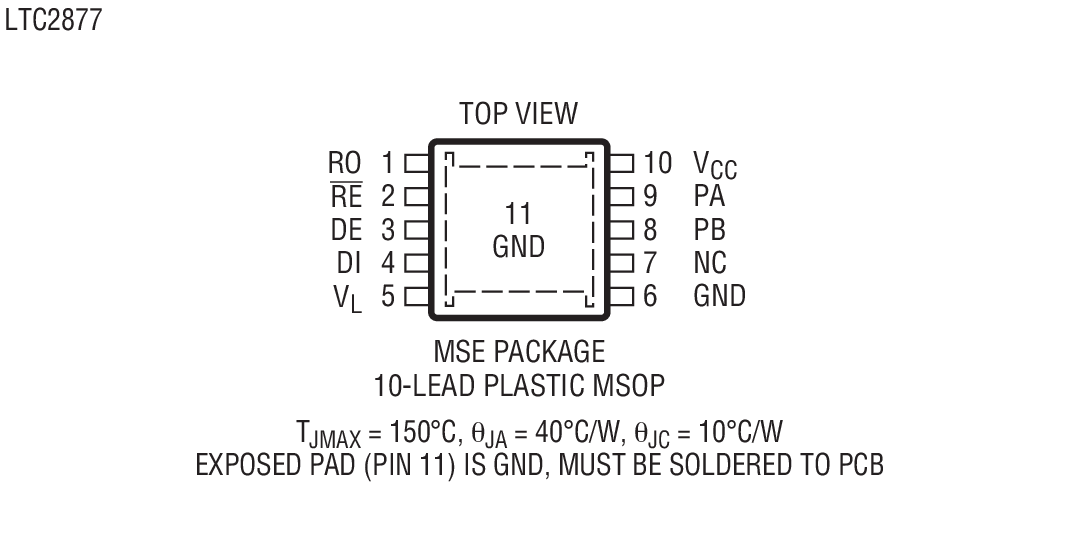

LTC2877 あり DFN-10, MSOP-10

アプリケーション

  • PROFIBUS-DP
  • 産業用通信ネットワーク
  • RS485およびRS422システム
  • 3V低電圧差動信号処理

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
