製品概要

機能と利点

  • RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21をサポートする、ソフトウェアで選択可能なトランシーバ
  • 単一5V電源動作
  • 個別電源ピンにより、最小3Vのデジタル・インターフェイスが可能
  • ケーブル終端内蔵
  • LTC2845との組合せにより、完全なDTEまたはDCEポートを構成

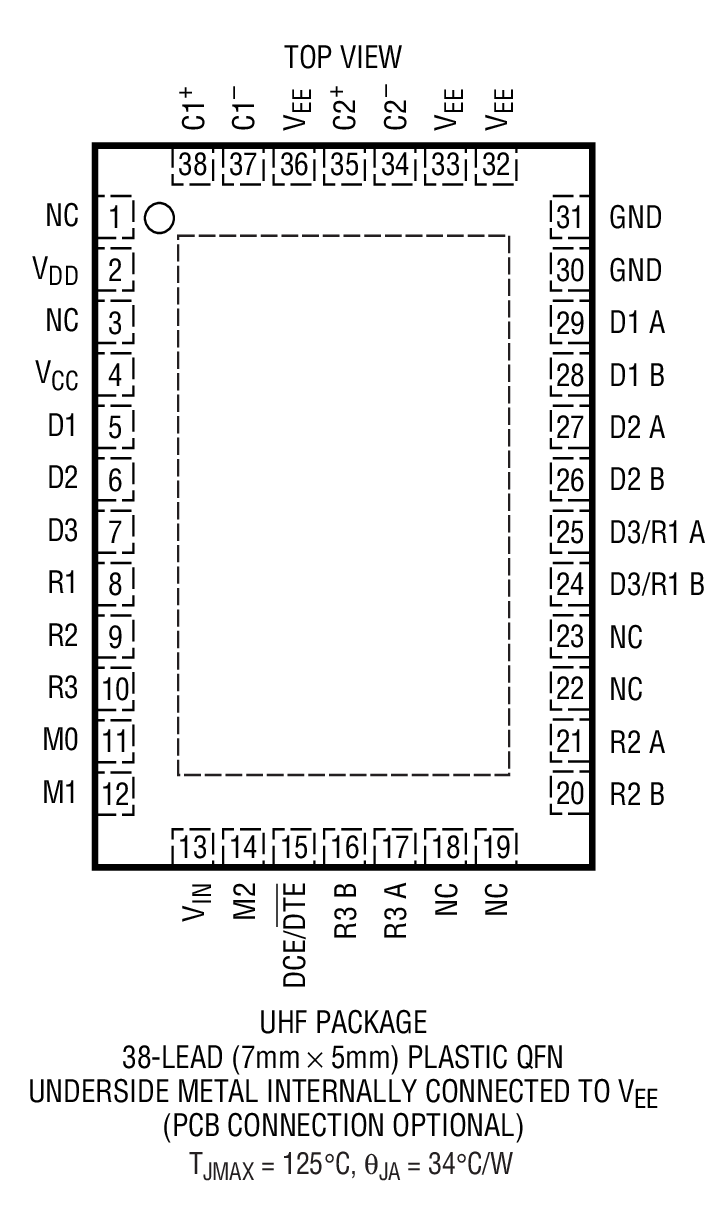

  • 38ピン5mm×7mm QFNパッケージ

製品概要

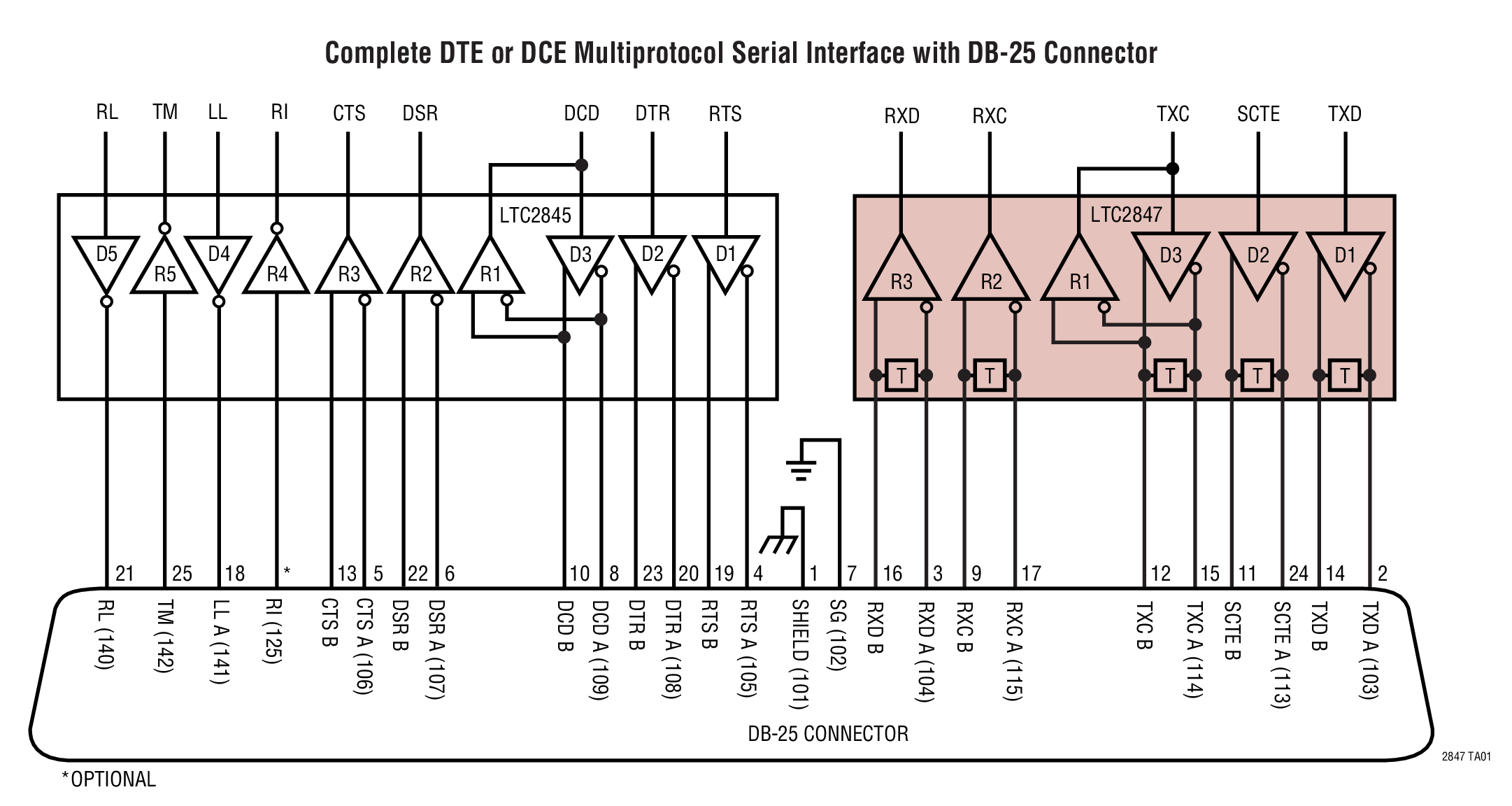

LTC2847はケーブル終端を内蔵した3ドライバ/3レシーバのマルチプロトコル・トランシーバです。LTC2845との組合せにより、ソフトウェアで選択可能な完全なDTEまたはDCEインターフェイス・ポートを構成し、RS232、RS449、EIA530、EIA530-A、V.35、V.36、およびX.21プロトコルをサポートします。必要なケーブル終端はすべてLTC2847内部で提供されます。

VCCはドライバ、レシーバ、内蔵チャージ・ポンプに電力を供給し、わずか5個の省スペース表面実装コンデンサしか必要としません。VINはレシーバ出力ドライバなどのデジタル・インターフェイス回路をドライブします。VINはVCCに接続するか、(最小3Vの)低電源に接続することにより、低電圧ASICとインターフェイスが可能です。LTC2847は高さ0.8mmの5mm×7mm QFNパッケージで供給されます。


アプリケーション

  • データ・ネットワーク
  • CSUおよびDSU
  • データ・ルータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
