製品概要

機能と利点

  • RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21をサポートする、ソフトウェアで選択可能なトランシーバ
  • 単一3.3V電源動作
  • TUV Rheinland of North America Inc. 認証のNET1、NET2、TBR2に準拠、レポートNo.:TBR2/050101/02、TBR2/051501/02
  • 3.3Vから5Vの変換用の1.2MHz昇圧スイッチング・レギュレータ
  • ケーブル終端内蔵
  • LTC2844またはLTC2845と組み合わせて完全なDTEまたはDCEポートを構成
  • 小さい実装面積

製品概要

LTC2846はケーブル終端を内蔵した3ドライバ/3レシーバのマルチプロトコル・トランシーバです。LTC2844またはLTC2845との組み合わせにより、ソフトウェアで選択可能な完全なDTEまたはDCEインターフェイス・ポートを構成し、RS232、RS449、EIA530、EIA530-A、V.35、V.36、およびX.21プロトコルをサポートします。必要なケーブル終端はすべてLTC2846内部で提供されます。LTC2846は、3.3V入力を使用して1.2MHzでスイッチングを行う昇圧レギュレータを内蔵しているので、高さ2mm以下の低コストで小型のコンデンサやインダクタを使用可能です。

5V出力は、内蔵チャージ・ポンプをドライブし、5個の省スペース表面実装コンデンサしか必要としません。LTC2846は36ピンSSOP表面実装パッケージで供給されます。


アプリケーション

  •   データ・ネットワーク
  •   CSUおよびDSU
  •   データ・ルータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

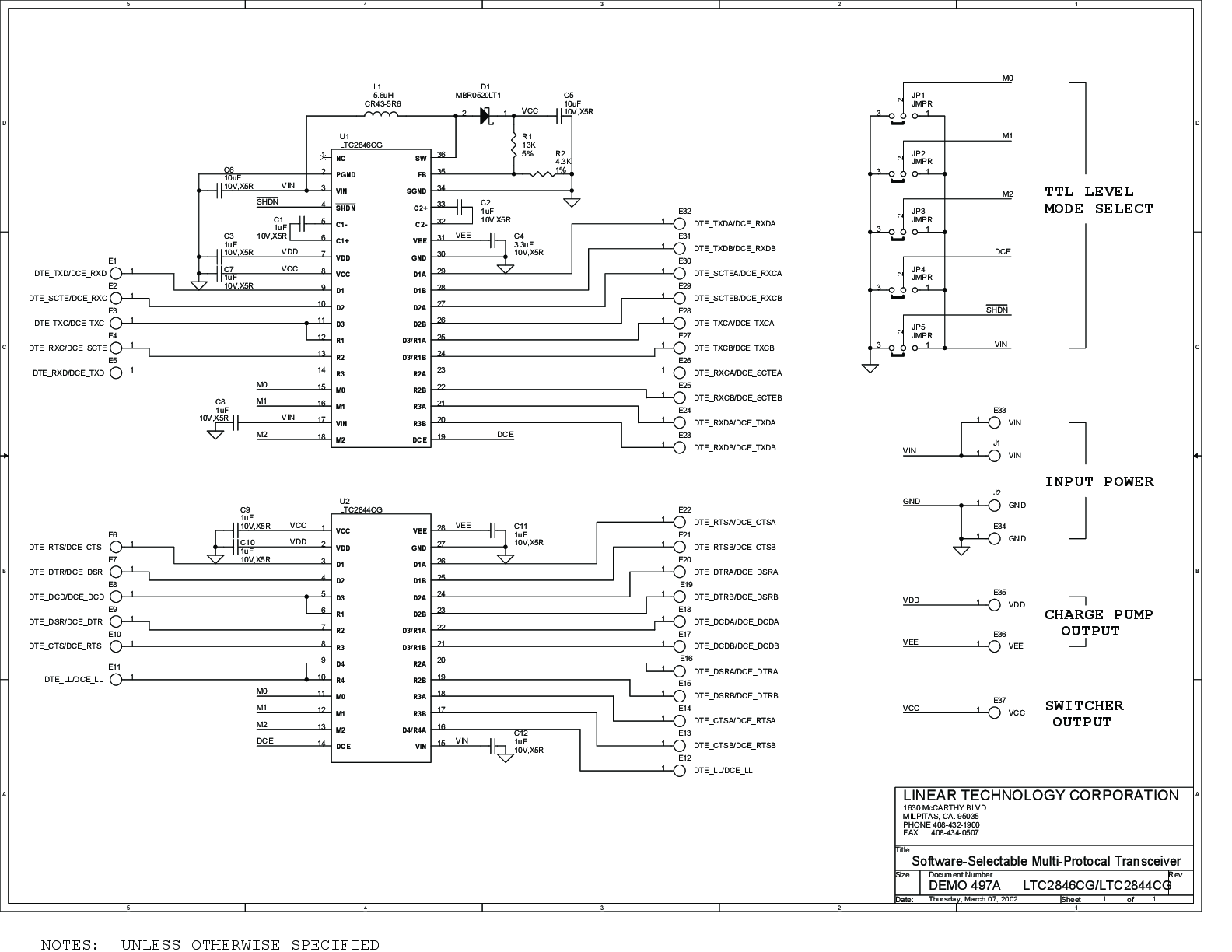

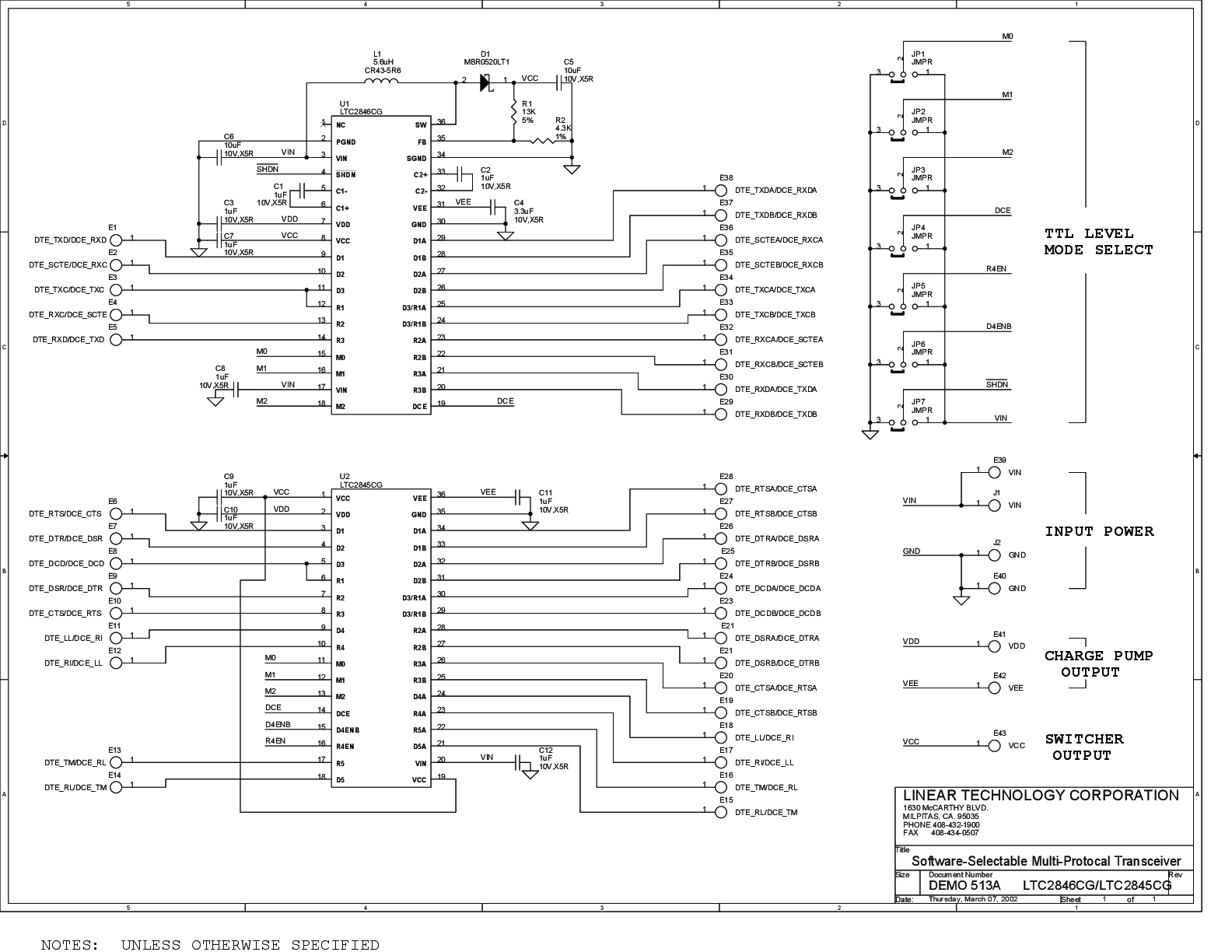

評価キット (2)
