LTC2845

ソフトウェアで選択可能な3.3Vマルチプロトコル・トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.84
特長
  • RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21をソフトウェアで選択サポートするトランシーバ
  • LTC2846と組み合せて単一3.3V電源で動作、またはLTC2847と組み合わせて3.3Vロジックを備えた単一5V電源で動作
  • TUV Rheinland of North America Inc. 認証のNET1、NET2、TBR2に準拠、レポートNo.: TBR2/050101/02

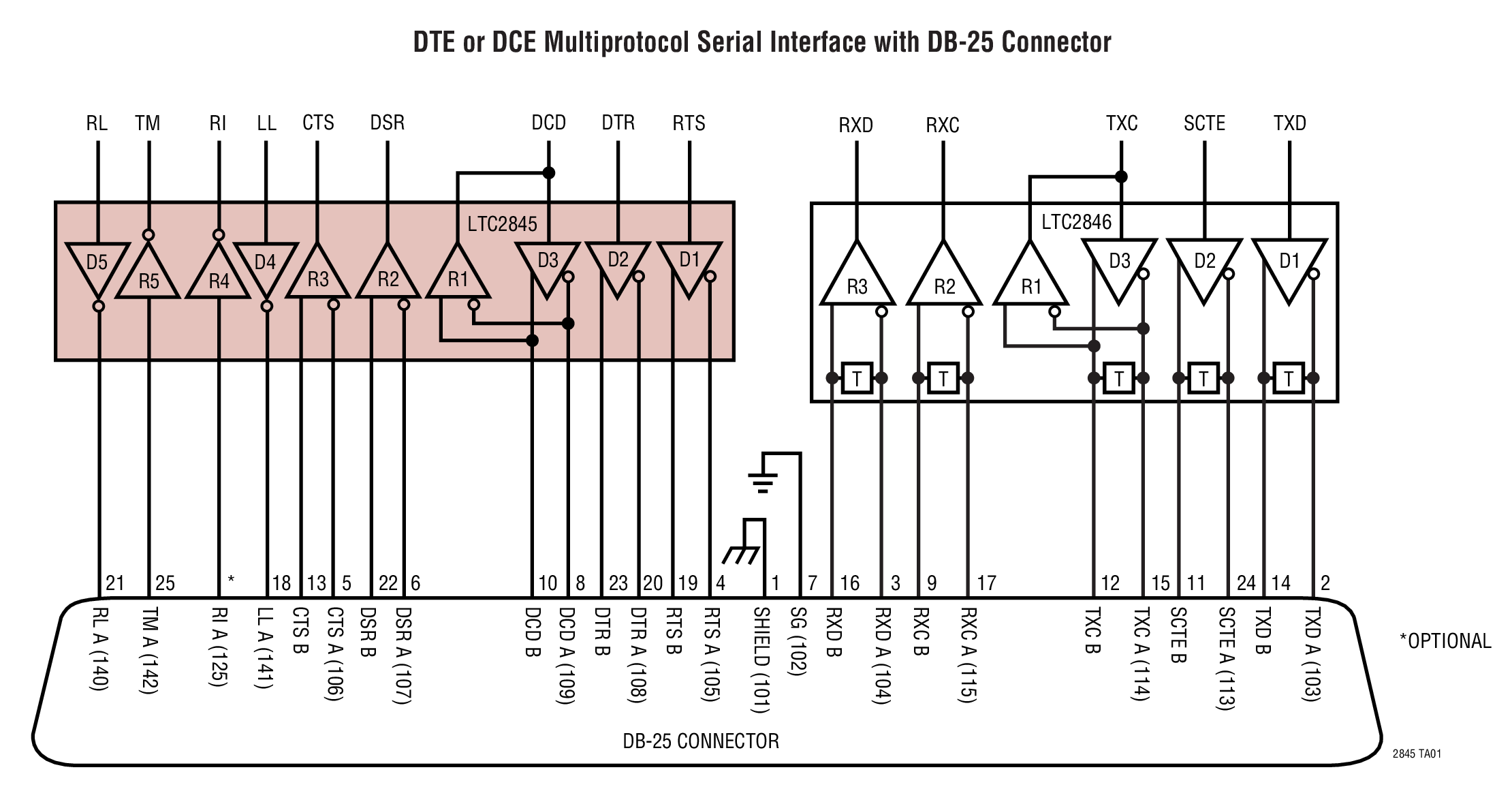

  • LTC2846またはLTC2847と組み合わせて完全なDTEまたはDCEポートを構成

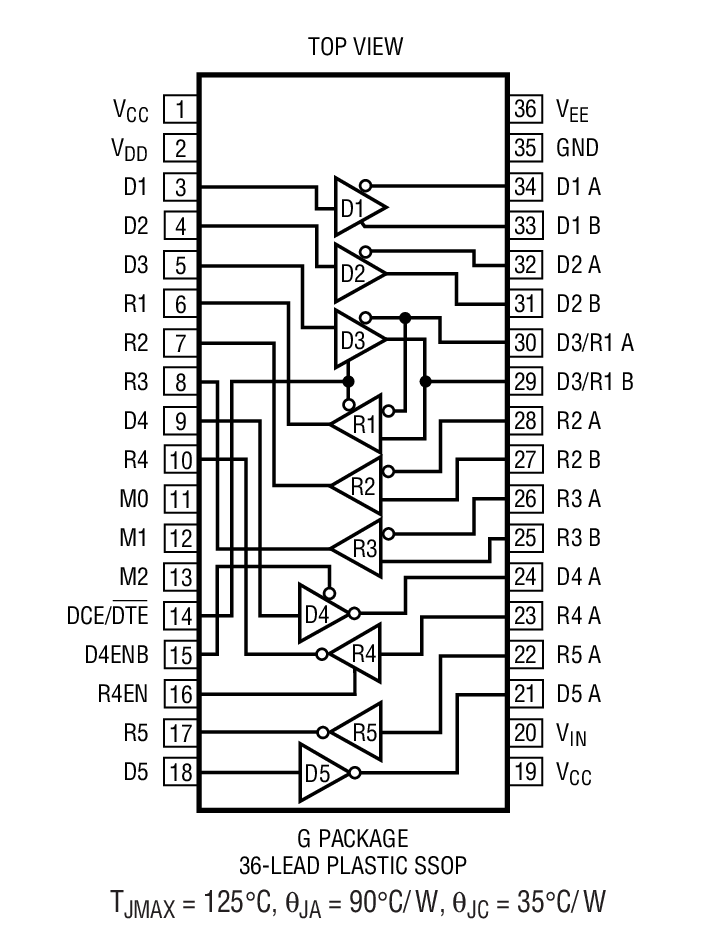

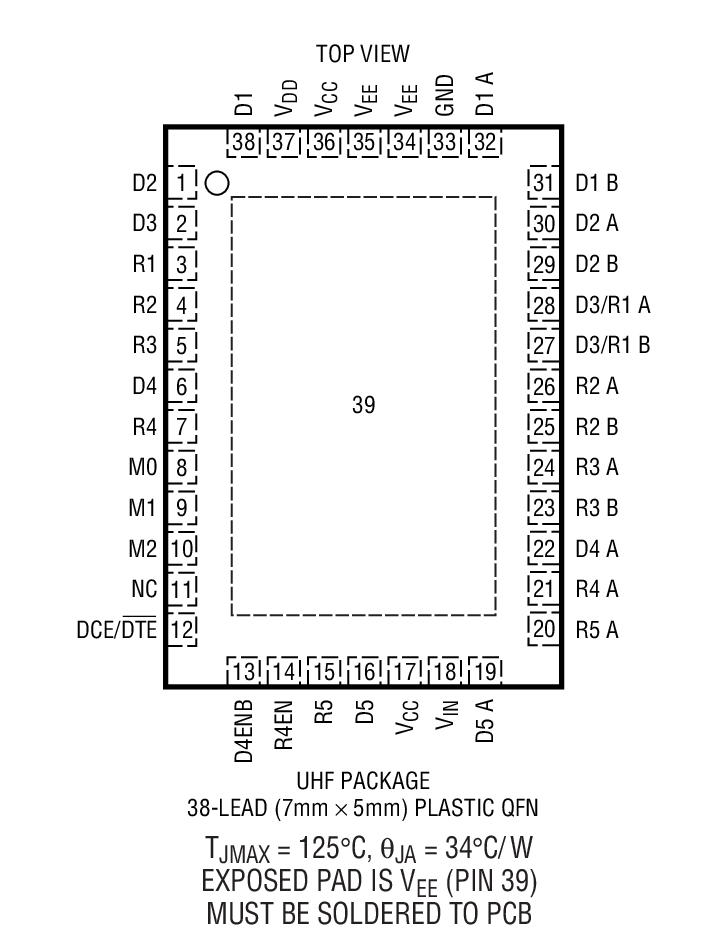

  • 36ピン細型(0.209インチ)SSOPおよび38ピン(7mm×5mm)QFNパッケージ
製品概要
show more Icon

LTC2845は5ドライバ/5レシーバのマルチプロトコル・トランシーバです。LTC2846 との組み合せにより、ソフトウェアで選択可能な完全なDTEまたはDCEインターフェイス・ポートを構成し、RS232、RS449、EIA530、EIA530-A、V.35、V.36、またはX.21プロトコルをサポートします。

LTC2845は3.3V電源とLTC2846によって供給される電源で動作します。このデバイスは 36ピンSSOPおよび38ピン(7mm×5mm)QFNパッケージで供給されます。QFNパッケージのLTC2845とLTC2847は、最小のマルチプロトコル・シリアル・ポートを提供します。


アプリケーション

  •   データ・ネットワーク
  •   CSUおよびDSU
  •   データ・ルータ
