製品概要
機能と利点
- 最小のピン互換シングルDAC
- LTC2601：16ビット
- LTC2611：14ビット
- LTC2621：12ビット
- 全温度範囲で単調性を保証
- 広い電源範囲：2.5V～5.5V
- 低消費電力動作：300μA（3V電源時）
- 1μA（最大）までのパワーダウン
- 高いレール・トゥ・レール出力ドライブ：±15mA（最小）
- ダブルバッファ・データ･ラッチ
- 非同期DAC更新ピン
- LTC2601-1/LTC2611-1/LTC2621-1：ミッドスケールにパワーオン･リセット
- 小型（3mm×3mm）10ピンDFNパッケージ
製品概要
LTC2601/LTC2611/LTC2621は、シングルの16、14、12ビット、2.5V～5.5V動作、レール・トゥ・レール電圧出力DACで、10ピンDFNパッケージで供給されます。高性能出力バッファを内蔵し、単調性が保証されています。
16および14ビットDACとして非常に高いボード実装密度で、単一電源、電圧出力DACで出力ドライブ、ロード・レギュレーションなど優れた性能を誇ります。
これらのデバイスは、最大50MHzのクロックレートで動作可能なシンプルな SPI/MICROWIRE™ 互換3線シリアル・インタフェースを使用します。デイジーチェーンが可能で、ハードウェアCLRピンと非同期DAC更新（LDAC）ピンを搭載しています。
LTC2601/LTC2611/LTC2621はパワーオン・リセット回路を内蔵しています。起動時の出力電圧はゼロスケールから10mV以内で、これは有効な書き込み、更新が発生するまで維持されます。LTC2601-1/LTC2611-1/LTC2621-1は、パワーオン・リセット回路によってミッドスケールにリセットされます。有効な書き込みと更新が発生するまで、電圧出力はミッドスケールに維持されます。
アプリケーション
- モバイル通信
- プロセス制御、産業用オートメーション
- 計測
- 自動テスト装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018PDF31 K
-

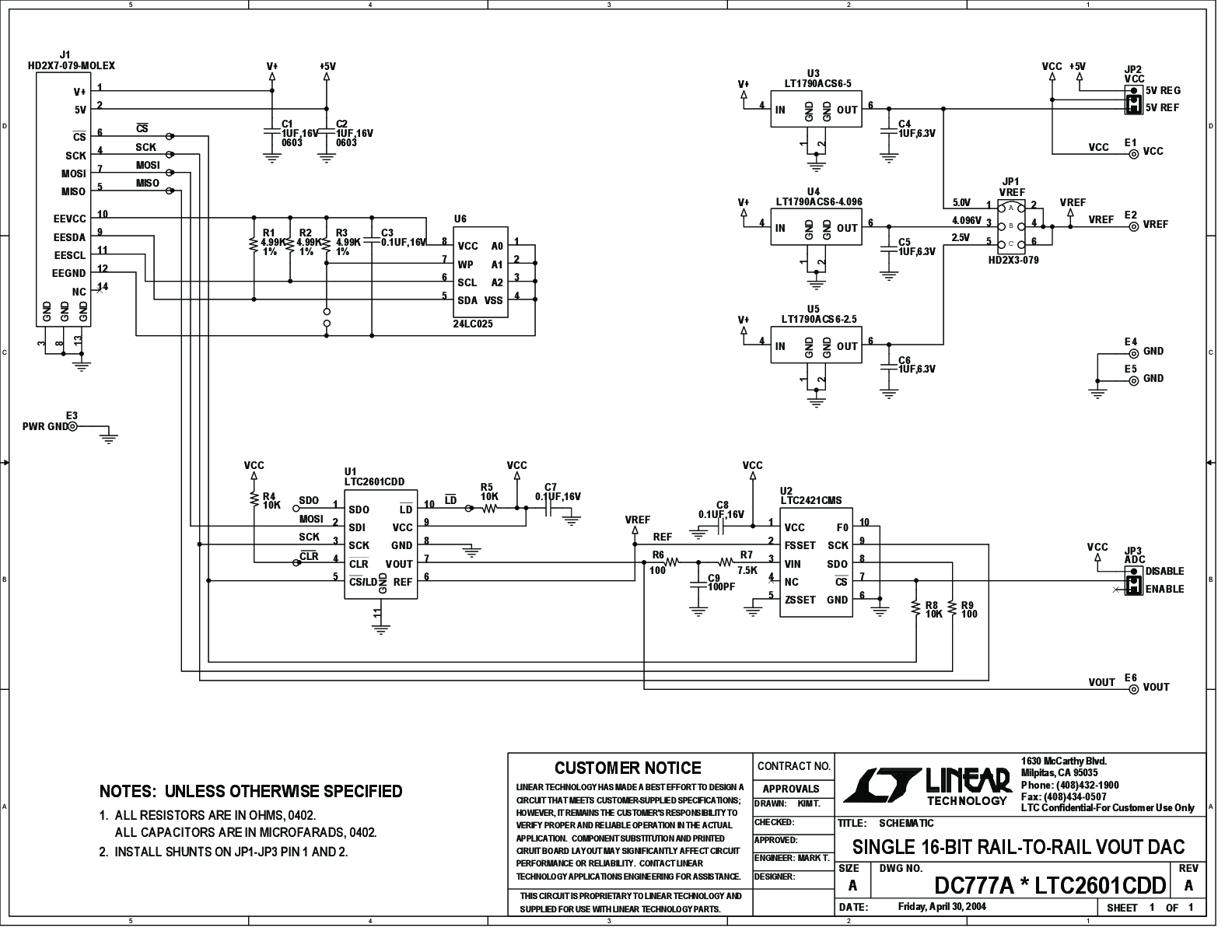

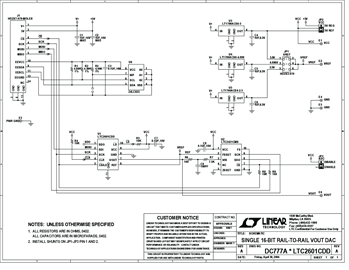

DC777A - Demo Manual6/18/2013PDF1M
-
DAC Selector Card9/21/2015PDF587K
-
PWM to DC in One Cycle8/7/2014PDF509K
-
Voltage Output DACs3/3/2011PDF797K
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
