製品概要

機能と利点

  • 16ビット分解能
  • 高精度リファレンスを内蔵—10ppm/℃(最大)
  • シングルエンド(LTC2471)または差動(LTC2473)
  • 出力レートを選択可能:208sps/833sps
  • オフセット誤差:1mV
  • 利得誤差:0.01%
  • 単一の変換セトリング時間により、多重化アプリケーションを簡素化
  • 自動シャットダウン機能を備えた単一サイクル動作
  • 電源電流:3.5mA(標準)
  • スリープ電流:2μA(最大)
  • 発振器内蔵—外付け部品不要
  • I2Cインタフェース
  • 3mm × 3mmの12ピン小型DFNパッケージおよびMSOPパッケージ

製品概要

LTC2471/LTC2473は、高精度リファレンスを内蔵し、208spsまたは833spsの出力レートを選択できる小型の16ビットA/Dコンバータです。これらのデバイスは2.7V~5.5Vの単電源を使用し、I2Cインタフェースを介して通信します。LTC2471は入力範囲が0V~VREFのシングルエンド入力であり、LTC2473は入力範囲が±VREFの差動入力です。どちらのA/Dコンバータもドリフト性能が2ppm/℃で初期精度が0.1%の1.25Vリファレンスを内蔵しています。これらのA/Dコンバータは3mm × 3mmの12ピンDFNパッケージまたはMSOP-12パッケージで供給されます。発振器を内蔵しており、変換実行時の待ち時間がないので、多重化アプリケーションに対応できます。LTC2471/LTC2473は従来のデルタシグマ・コンバータと比べて平均入力電流が数桁少ない独自の入力サンプリング手法を採用しています。

LTC2471/LTC2473は1回の変換ごとにコンバータの電源を自動的に遮断します。また、リファレンスの電源を遮断するよう設定することもできます。A/Dコンバータとリファレンスの両方の電源が遮断されると、電源電流は200nAまで減少します。

LTC2471/LTC2473では、208spsまたは833spsの出力レートをユーザが選択可能であり、オーバーサンプリング率が大きい(208spsで8,192、833spsで2,048)ので、アンチエイリアシングの要件が緩和されます。


アプリケーション

  • システム・モニタ
  • 環境モニタ
  • 直接の温度測定
  • 計測機器
  • 産業用プロセス制御
  • データ収集
  • 組み込みA/Dコンバータのアップグレード

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

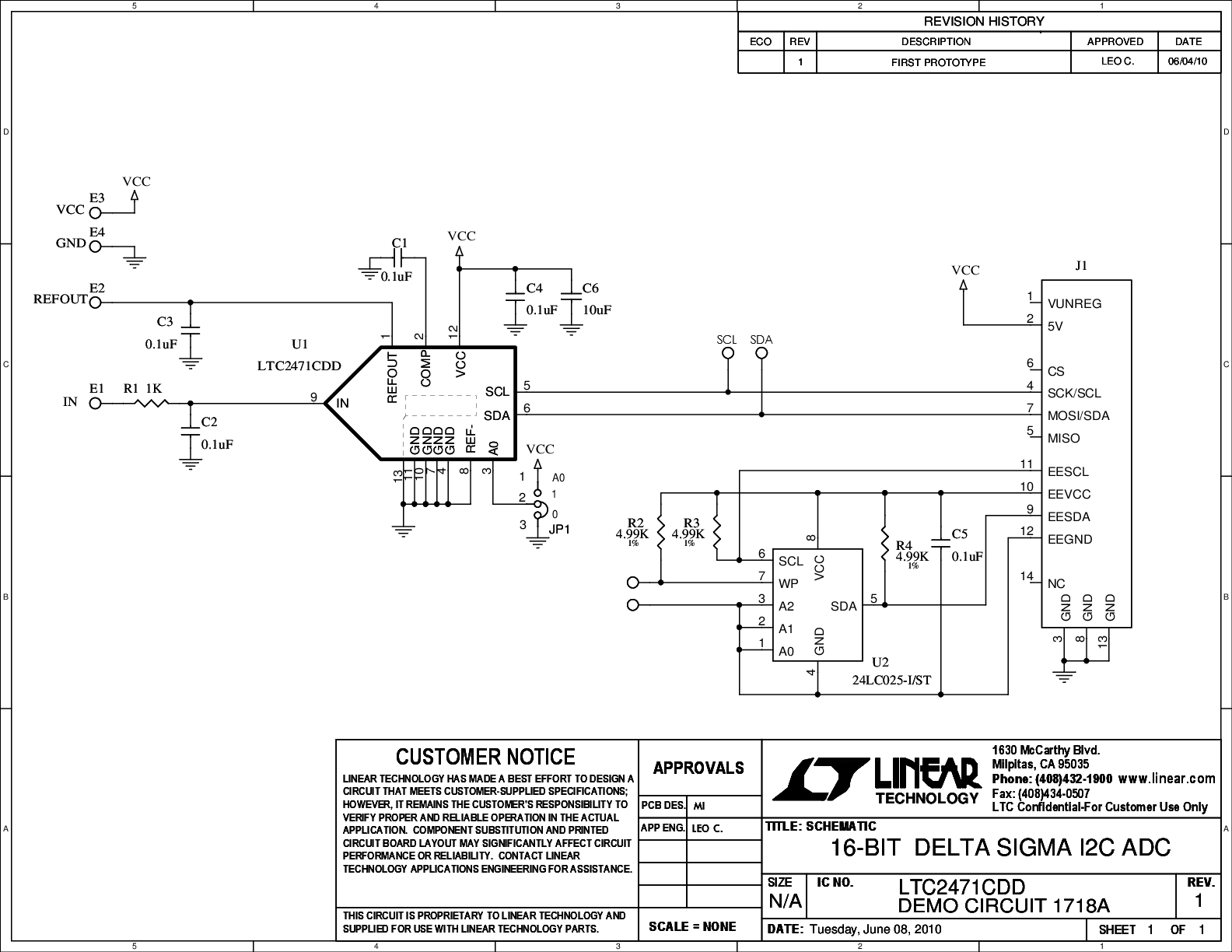

評価キット (1)
