製品概要
機能と利点
- 自動チャネル選択（Ping-Pong）2チャネル差動入力
- 低消費電流：動作時200μA、オートスリープ時4μA
- GND～VCCの同相範囲をもつ差動入力および差動リファレンス

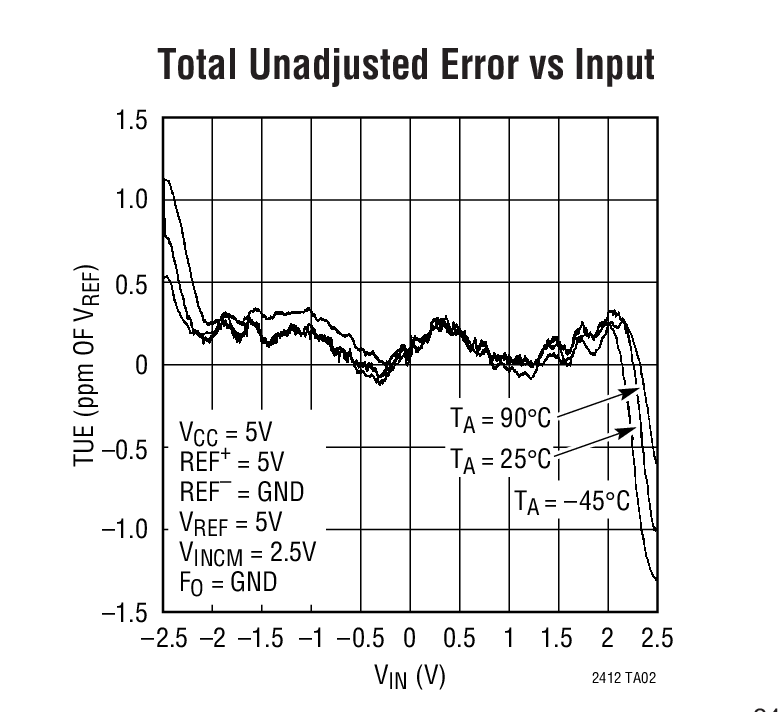

- INL 2ppm、ミッシング・コードなし
- 2.5ppmのフルスケール誤差と0.1ppmのオフセット
- ノイズ：0.16ppm
- 待ち時間なし：デジタル・フィルタが単一サイクルで安定。新しいチャネルを選択した後も書く変換は正確
- 内部発振器－外付け部品が不要
- 最小110dB、50Hz/60Hzのノッチ・フィルタ

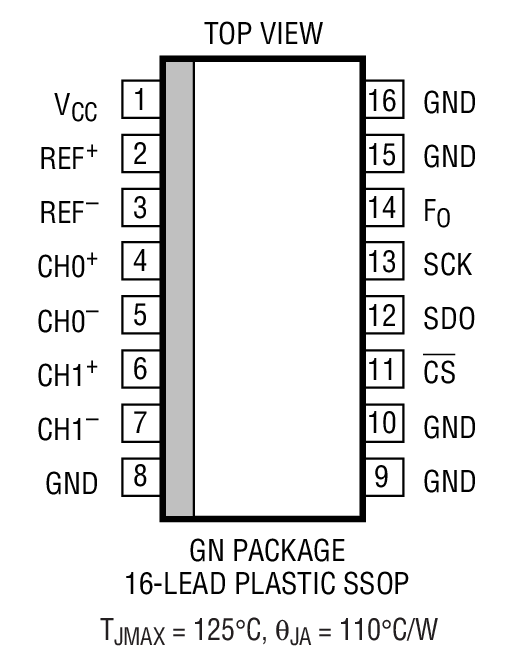

- 細型SSOP-16パッケージ
- 2.7V～5.5Vの単一電源動作
製品概要

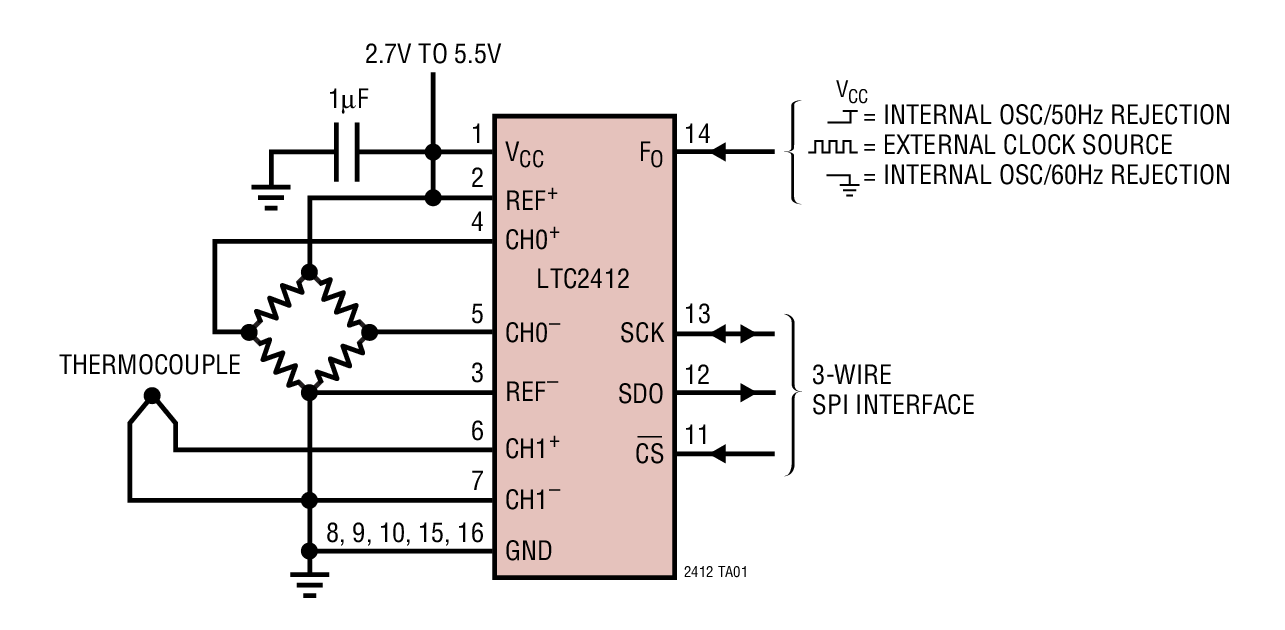

LTC2412は、発信機内蔵2チャネル差動入力マイクロパワー24ビットNo Latencyデルタシグマ™アナログ-デジタル・コンバータです。INL 2ppm、RMSノイズ0.16ppm、2.7～5.5Vで動作します。デルタシグマ技術を採用し、マルチプレクス・アプリケーションに対応する1サイクルでのセトリングを実現します。 LTC2412は1本のピンにより、50Hzまたは60Hz ±2%で110dB以上の差動モード除去比を達成するように構成できます。また、外部発振器によって、ユーザが定義した除去周波数にドライブすることも可能です。内部発振器には、周波数設定用の部品を外付けする必要はありません。
このコンバータは0.1V～VCCのあらゆる外部リファレンス電圧を使用できるので、レシオメトリックおよびリモート・センス測定アプリケーションに柔軟に対応できます。フルスケール・バイポーラ入力範囲は、-0.5VREF～0.5VREFです。リファレンス同相電圧VREFCMと入力同相電圧VINCMは、GND～VCCの範囲で個別に設定可能です。DC同相入力除去比は140dB以上です。
LTC2412はSPIおよびMICROWIRE™プロトコルに適合する柔軟な3線デジタル･インタフェースを介して通信します。
アプリケーション
- ダイレクト・センサ・デジタイザ
- 秤
- 直接温度測定
- ガス分析器
- 歪みゲージ･トランスジューサ
- 計測
- データ収集
- 産業用プロセス制御
- 6桁DVM
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R411 Reliability Data3/22/2018PDF32 K
-

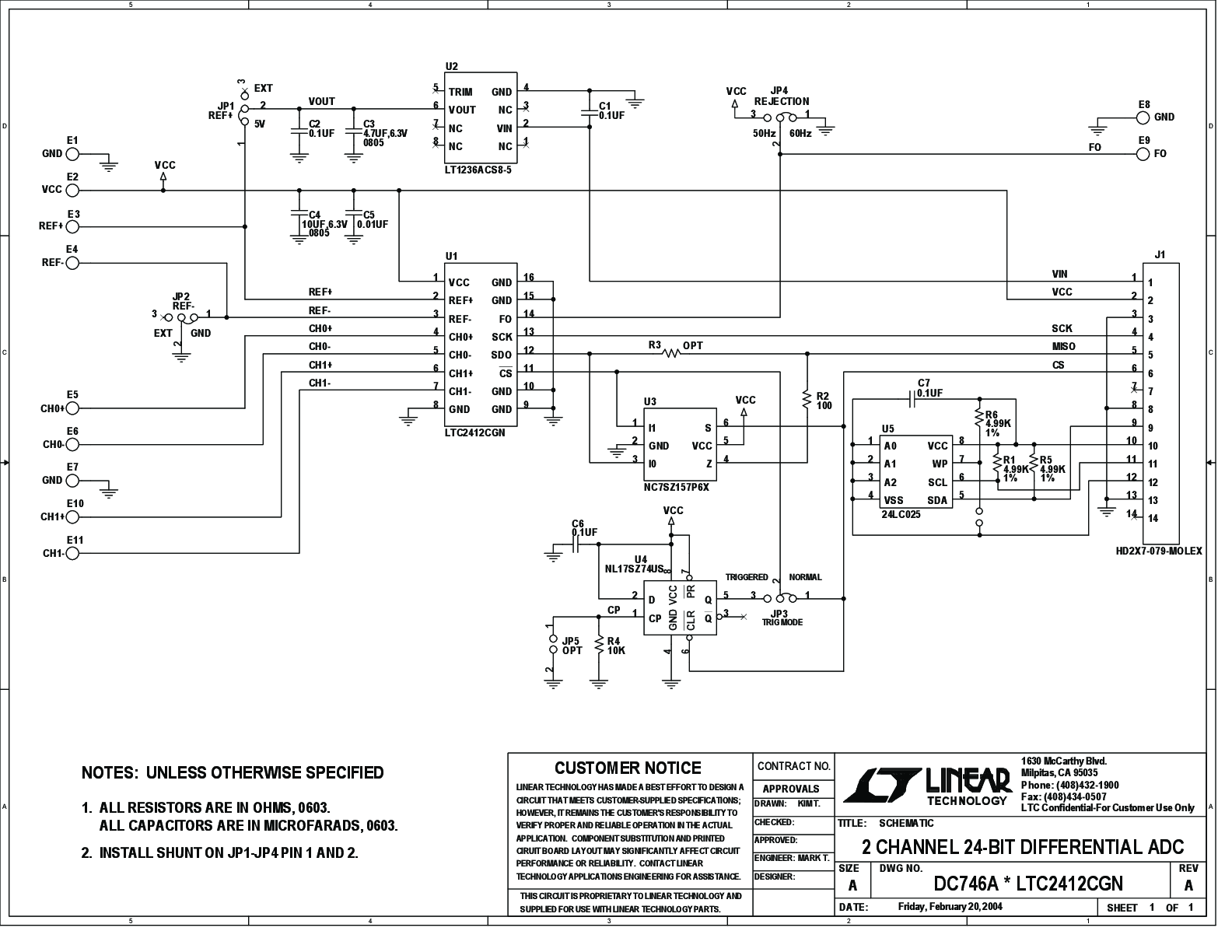

DC746A - Demo Manual9/24/2009PDF395K
-
No Latencyデルタシグマ™ADC11/21/2012PDF457K
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2412CGN#PBF | 成分表 | 品質および信頼性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2412CGN#TRPBF | 成分表 | 品質および信頼性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2412IGN#PBF | 成分表 | 品質および信頼性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2412IGN#TRPBF | 成分表 | 品質および信頼性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R411 Reliability Data |
