LTC2383-16
製造中シリアル・インタフェース付き、16ビット、1Msps、低消費電力SAR ADC
- 製品モデル
- 10
- 1Ku当たりの価格
- 最低価格:$14.43
製品の詳細
- スループット・レート:1Msps
- INL:±2LSB (最大)
- ミッシングコードのない16ビット分解能を保証
- 低消費電力:1Mspsで13mW、1kspsで13µW

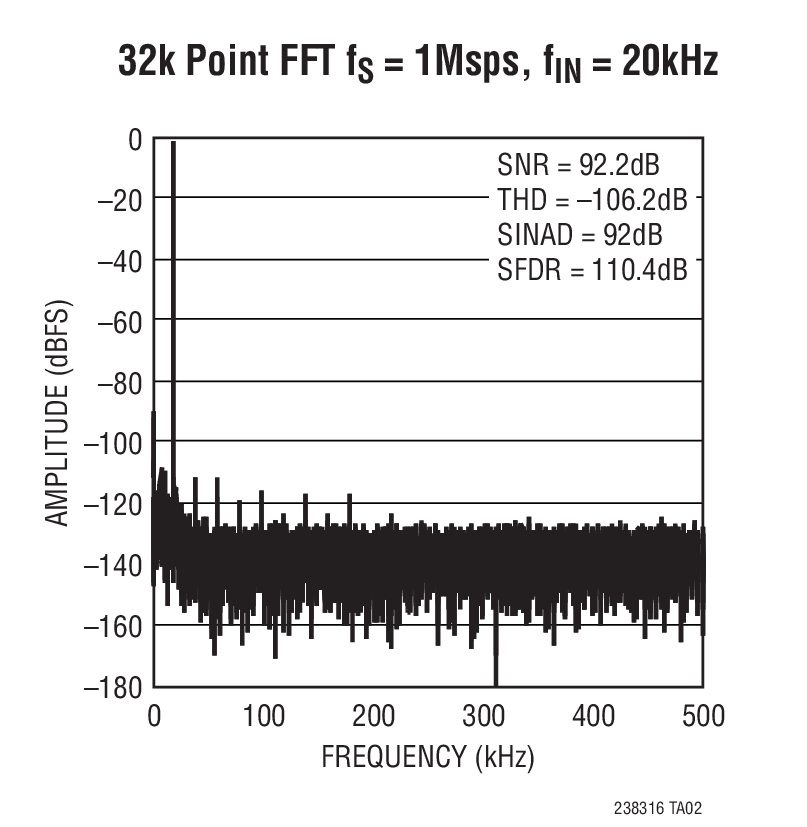

- SNR:92dB (標準)(fIN = 20kHz時)
- 125°Cまでの動作を保証
- 2.5V電源
- 完全差動入力範囲:±2.5V
- 外部2.5Vリファレンス入力
- パイプライン遅延なし、サイクル待ち時間なし
- I/O 電圧:1.8V~5V
- デイジーチェーン・モードを備えたSPI互換シリアルI/O
- 内部変換クロック

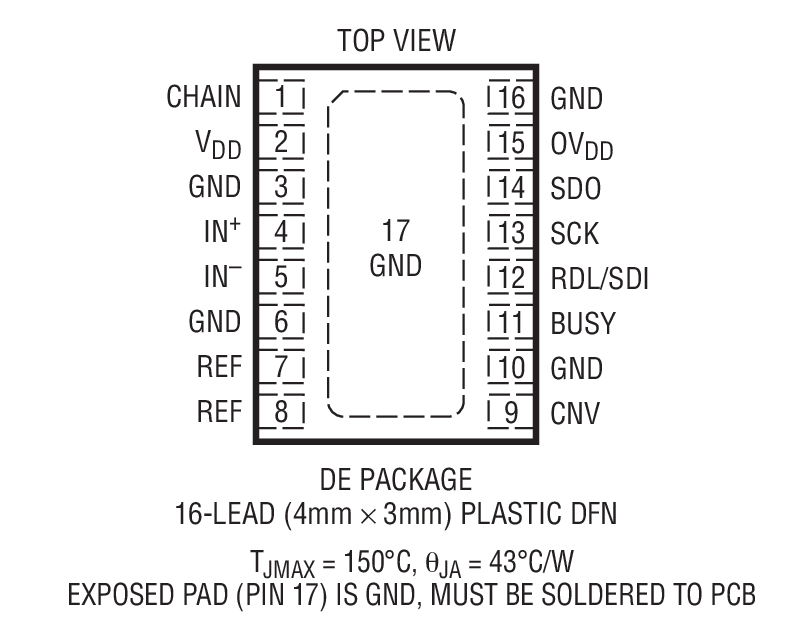

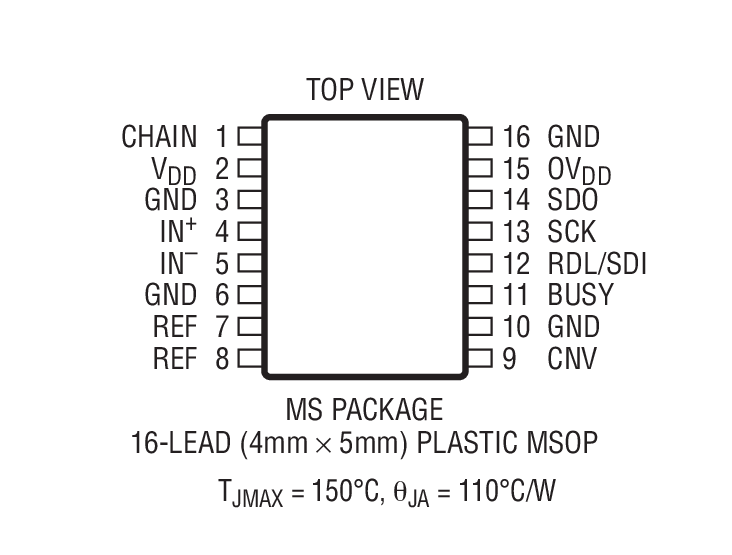

- 16ピンMSOPおよび 4mm × 3mm DFNパッケージ

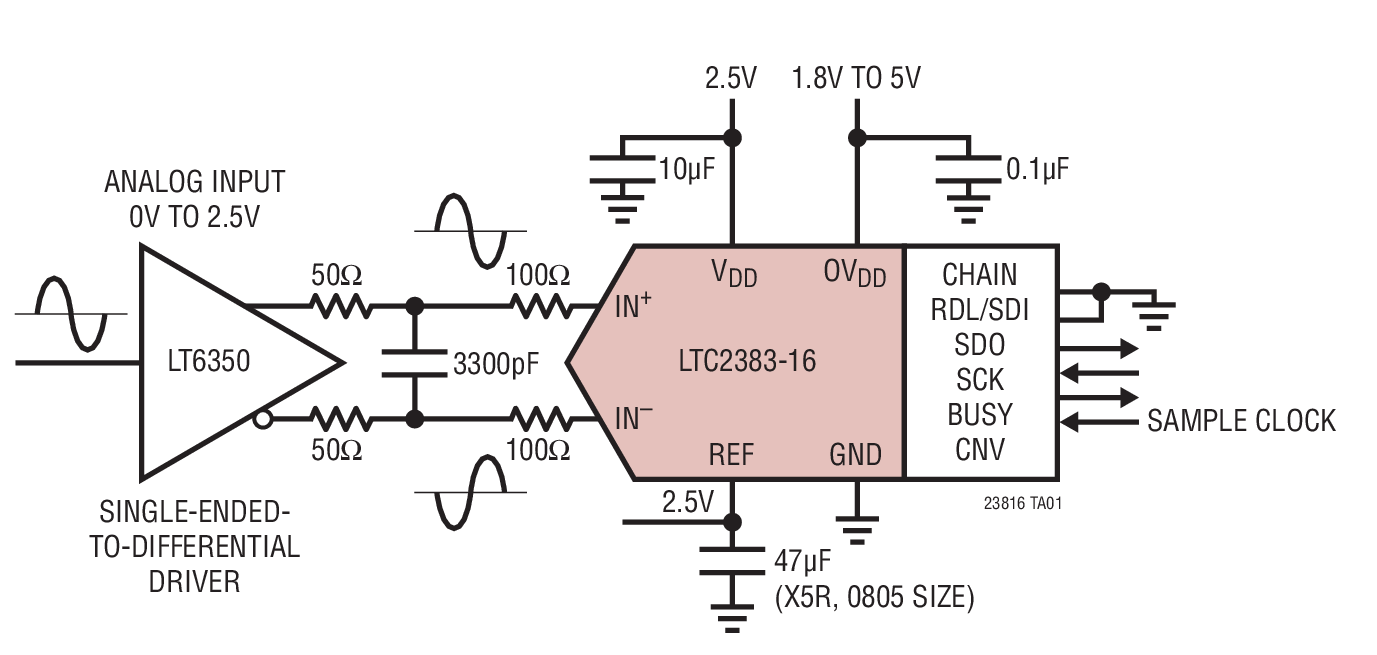

LTC2383-16は、低ノイズ、低消費電力の高速16ビット逐次比較レジスタ (SAR) ADCです。LTC2383-16は2.5V電源で動作し、完全差動入力範囲が±2.5Vです。消費電力がわずか13mWで、最大±2LSBのINLと92dBのSNRを達成し、16ビット分解能でミッシングコードがありません。
LTC2383-16は、1.8V、2.5V、3.3Vおよび5Vのロジックをサポートし、デイジーチェーン・モードも備えた高速SPI互換シリアル・インタフェースを搭載しています。1Mspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。また、内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。 LTC2383-16は変換と変換の間で自動的にパワーダウンするので、サンプリング・レートに比例して増大する電力損失が低減されます。
アプリケーション
- 医療用イメージング
- 高速データ収集
- 携帯型または小型計測器
- 産業用プロセス制御
- 低消費電力のバッテリ駆動計測器
- ATE
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
製品セレクタ・カード 2
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC2383CDE-16#PBF | 16-Lead DFN (4mm x 3mm w/ EP) | ||
LTC2383CDE-16#TRPBF | 16-Lead DFN (4mm x 3mm w/ EP) | ||
LTC2383CMS-16#PBF | 16-Lead MSOP | ||
LTC2383CMS-16#TRPBF | 16-Lead MSOP | ||
LTC2383HMS-16#PBF | 16-Lead MSOP | ||
LTC2383HMS-16#TRPBF | 16-Lead MSOP | ||
LTC2383IDE-16#PBF | 16-Lead DFN (4mm x 3mm w/ EP) | ||
LTC2383IDE-16#TRPBF | 16-Lead DFN (4mm x 3mm w/ EP) | ||
LTC2383IMS-16#PBF | 16-Lead MSOP | ||
LTC2383IMS-16#TRPBF | 16-Lead MSOP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3) |
||
LTC2383CMS-16#PBF | 製造中 | |
LTC2383CMS-16#TRPBF | 製造中 | |
LTC2383HMS-16#PBF | 製造中 | |
LTC2383HMS-16#TRPBF | 製造中 | |
LTC2383IMS-16#PBF | 製造中 | |
LTC2383IMS-16#TRPBF | 製造中 | |
2 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC |
||
LTC2383CMS-16#PBF | 製造中 | |
LTC2383CMS-16#TRPBF | 製造中 | |
LTC2383HMS-16#PBF | 製造中 | |
LTC2383HMS-16#TRPBF | 製造中 | |
LTC2383IMS-16#PBF | 製造中 | |
LTC2383IMS-16#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
評価用ソフトウェア 2
LinearLabTools
リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
必要なソフトウェア/ドライバが見つかりませんか?
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
SPIアイソレータ 1 | ||
LTM2893 | 製造中 | 100MHz絶縁型ADCシリアル・インタフェース |
シリーズ電圧リファレンス 1 | ||
LTC6652 | 製造中 | 高精度、低ドリフト、低ノイズのバッファ付きリファレンス |
シングル・チャンネルA/Dコンバータ 1 | ||
LTC2378-16 | 製造中 | SNRが97dBの16ビット、1Msps、低消費電力SAR ADC |
シングルエンド入力差動出力アンプ 1 | ||
LT6350 | 新規設計に推奨 | 低ノイズのシングルエンド-差動コンバータ/ADCドライバ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
LTC2378-16 | 製造中 | SNRが97dBの16ビット、1Msps、低消費電力SAR ADC |
ツールおよびシミュレーション
Linduino 3
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
