特長
- 12ビットの分解能
- 低消費電力：1kspsで1.5mW、スリープ・モードで35μW
- 14kspsのスループット・レート
- 内部リファレンス
- 低ノイズ：SNR = 73.5dB
- ミッシングコードがないことを保証
- 単一5V電源
- 9つのアドレスと1つの同期用グローバル・アドレスを備えた I2C互換の2線シリアル･インターフェイス
- 高速変換：変換時間が1.3μs
- 1チャネル･バージョン（LTC2301）と2チャネル･バージョン（LTC2305）
- ユニポーラまたはバイポーラの入力範囲（ソフトウェアで選択可能）
- 内部変換クロック
- －40℃～125℃での動作を保証（MSOPパッケージ）
- 12ピン4mm×3mm DFNパッケージと12ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2301/LTC2305は、I2C互換のシリアル・インタフェースを備えた、低ノイズ、低消費電力、1チャネル/2チャネル、12ビット逐次比較ADCです。これらのADCはリファレンスと完全差動サンプル・ホールド回路を内蔵しており、同相ノイズを低減します。内部クロックで動作し、1.3μsの高速変換を達成します。
LTC2301/LTC2305は単一5V電源で動作し、1kspsのスループット・レートでの消費電流はわずか300μAです。このADCは変換を行っていないときはナップ・モードに入り、電力消費を低減します。
4mm×3mmの小型12ピンDFNパッケージと12ピンMSOPパッケージで供給されます。2.5Vの内部リファレンスにより、必要なPCボードスペースをさらに低減します。
低消費電力で小型のLTC2301/LTC2305はバッテリ駆動の携帯アプリケーションに最適です。また、2線I2C互換シリアル・インタフェースにより、スペースが制約されているシステムに最適です。
アプリケーション
- 産業用プロセス制御
- モーター制御
- 加速度計測定
- バッテリ駆動計測器
- 絶縁データ収集やリモート・データ収集
- 電源モニタ
データシートを表示
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2305
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
448.00K
信頼性データ
1
31.35 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
製品セレクタ・カード 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2305CDE#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2305CDE#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2305CMS#PBF |
12-Lead MSOP
|
|
|
| LTC2305CMS#TRPBF |
12-Lead MSOP
|
|
|
| LTC2305HMS#PBF |
12-Lead MSOP
|
|
|
| LTC2305HMS#TRPBF |
12-Lead MSOP
|
|
|
| LTC2305IDE#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2305IDE#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2305IMS#PBF |
12-Lead MSOP
|
|
|
| LTC2305IMS#TRPBF |
12-Lead MSOP
|
|
- LTC2305CDE#PBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305CDE#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305CMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305CMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305HMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305HMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305IDE#PBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305IDE#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305IMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2305IMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2305CMS#PBF
製造中
LTC2305CMS#TRPBF
製造中
LTC2305HMS#PBF
製造中
LTC2305HMS#TRPBF
製造中
LTC2305IMS#PBF
製造中
LTC2305IMS#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2305CMS#PBF
製造中
LTC2305CMS#TRPBF
製造中
LTC2305HMS#PBF
製造中
LTC2305HMS#TRPBF
製造中
LTC2305IMS#PBF
製造中
LTC2305IMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2305CMS#PBF
製造中
LTC2305CMS#TRPBF
製造中
LTC2305HMS#PBF
製造中
LTC2305HMS#TRPBF
製造中
LTC2305IMS#PBF
製造中
LTC2305IMS#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2305CMS#PBF
製造中
LTC2305CMS#TRPBF
製造中
LTC2305HMS#PBF
製造中
LTC2305HMS#TRPBF
製造中
LTC2305IMS#PBF
製造中
LTC2305IMS#TRPBF
製造中
評価用キット 1

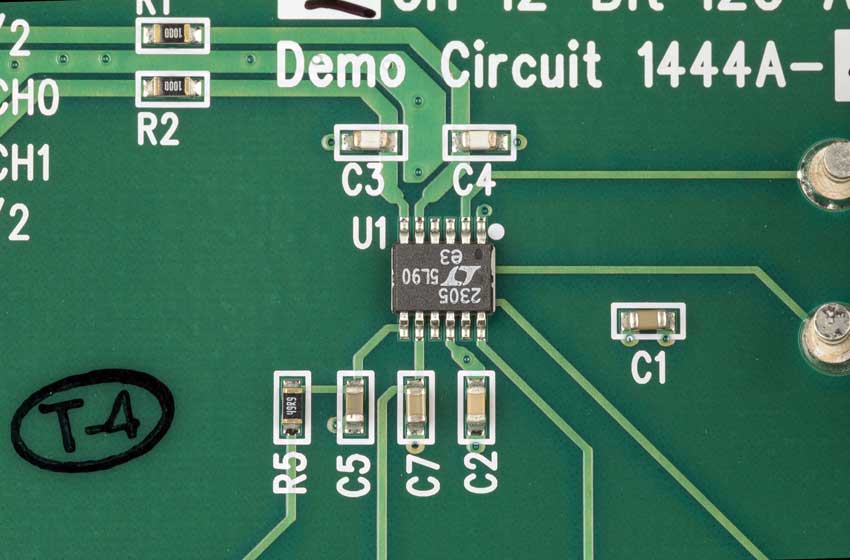

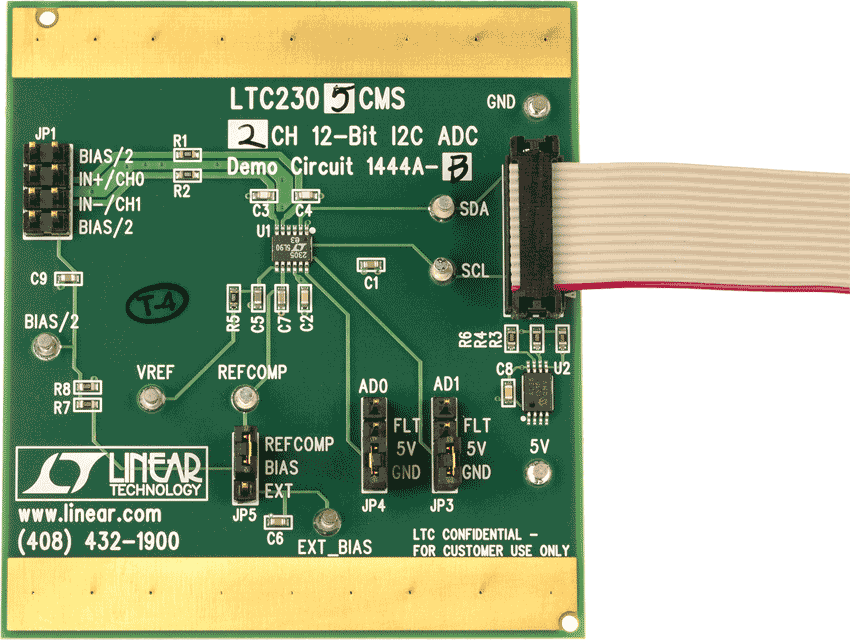

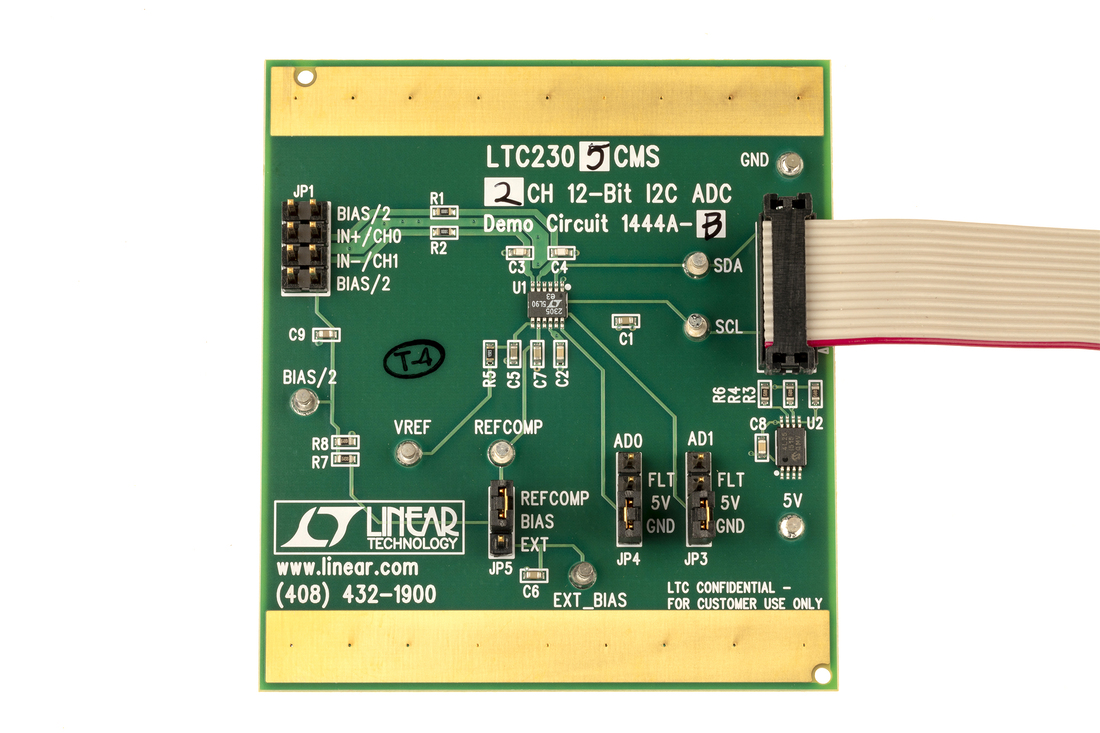

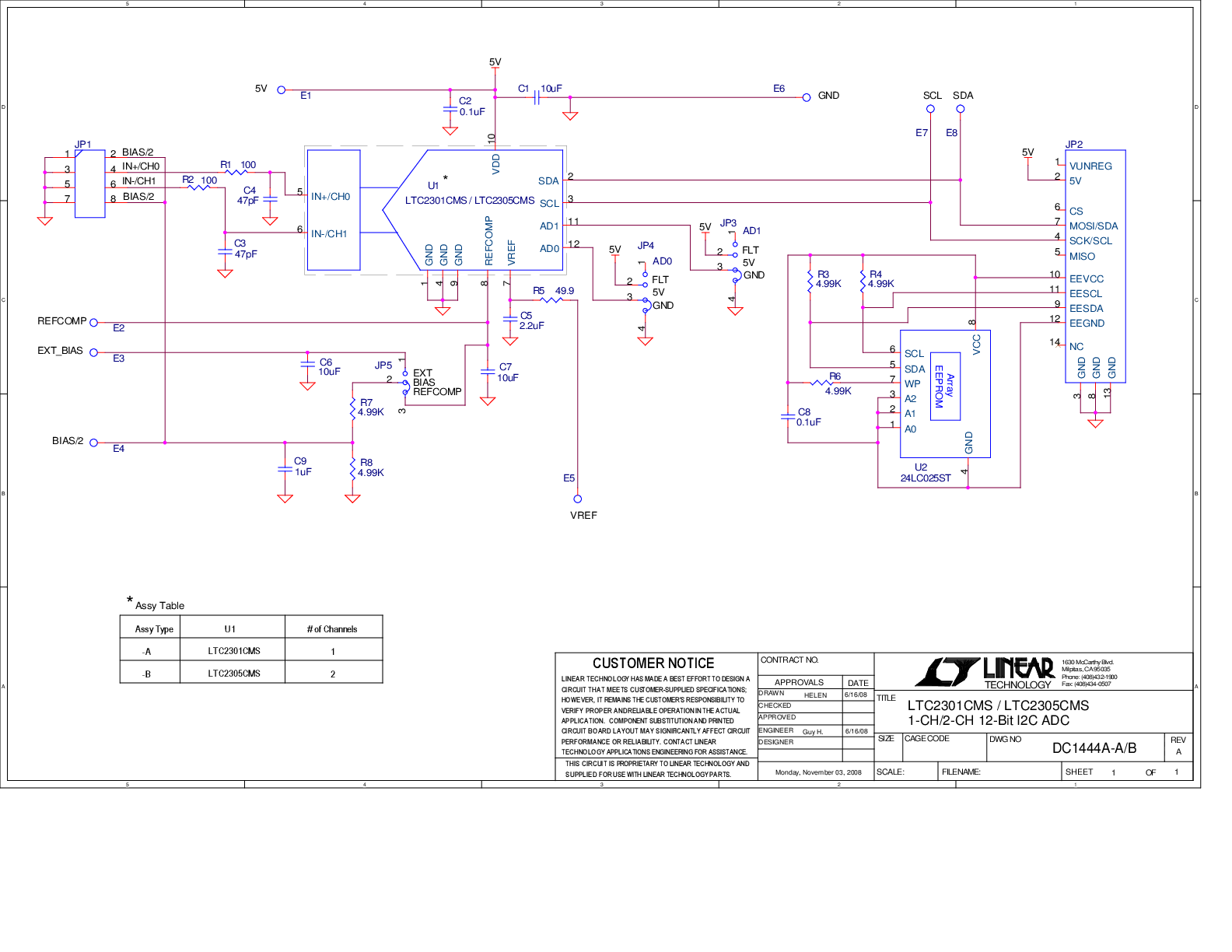

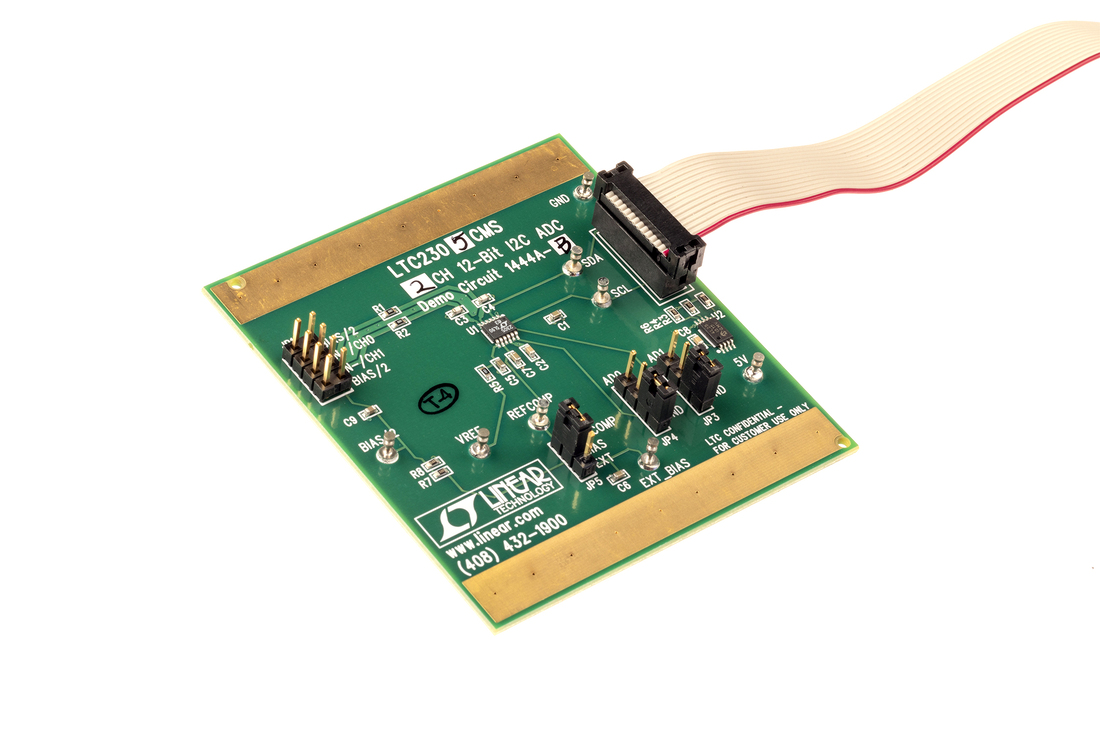

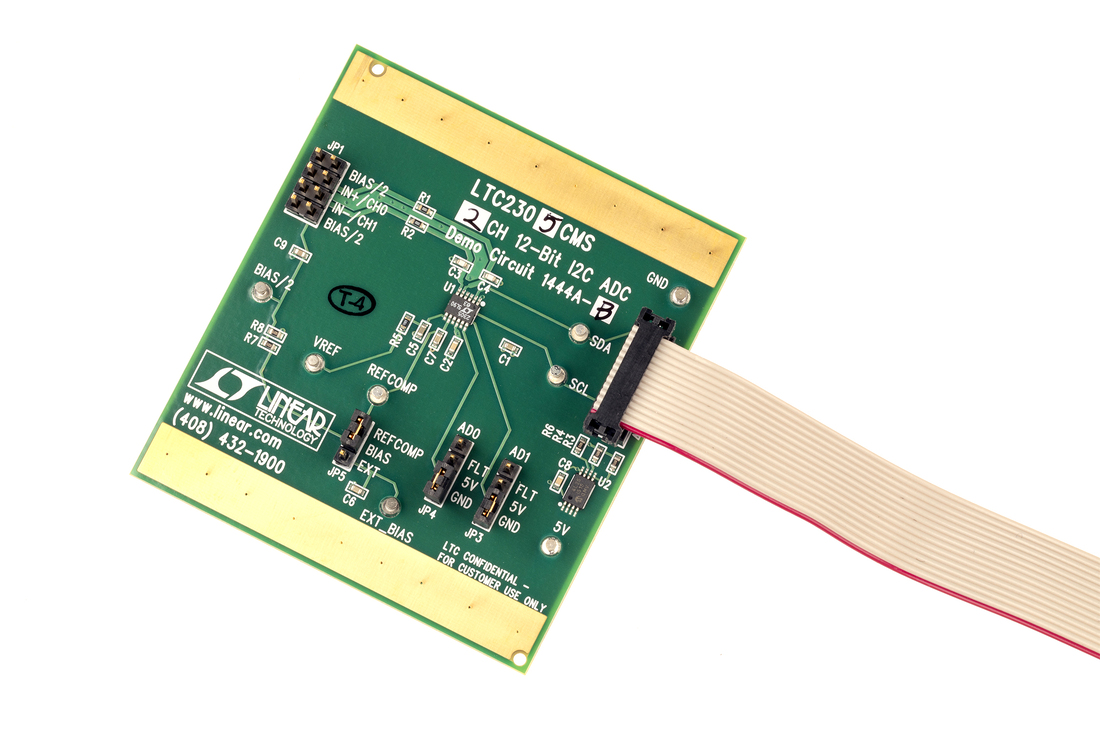

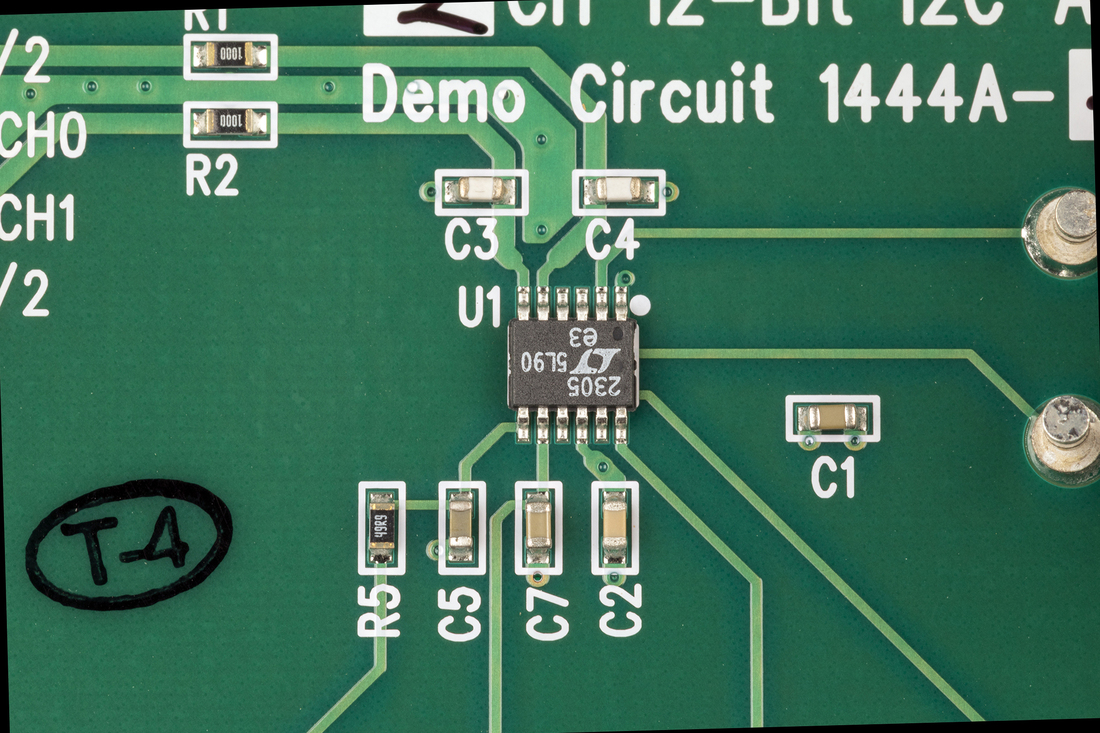

DC1444A-B
LTC2305 Demo Board | 12-Bit, 2-Channnel I2C 14ksps ADC (Requires DC2026)
製品の詳細
DC1444A-B: Demo Board for the LTC2305 2-Channel, 12-Bit ADCs with I2C Compatible Interface.
資料
ツールおよびシミュレーション 1
Linduino 3
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
Linduino
