製品概要

機能と利点

  • サンプル・レート:250Msps
  • SNR:65.4dB
  • SFDR:78dB
  • 1.2GHzのフルパワー帯域幅S/H
  • 単一2.5V電源
  • 低消費電力:740mW
  • LVDS、CMOSまたはデマルチプレクスCMOS出力
  • 選択可能な入力範囲:±0.5Vまたは±1V
  • ミッシング・コードなし
  • オプションのクロック・デューティ・サイクル・スタビライザ
  • シャットダウン・モードとナップ・モード
  • データ・レディ出力クロック
  • ピン互換ファミリ
    • 250Msps:LTC2242-12(12ビット)、LTC2242-10(10ビット)
    • 210Msps:LTC2241-12(12ビット)、LTC2241-10(10ビット)
    • 170Msps:LTC2240-12(12ビット)、LTC2240-10(10ビット)
    • 185Msps:LTC2220-1(12ビット)
    • 170Msps:LTC2220(12ビット)、LTC2230(10ビット)
    • 135Msps:LTC2221(12ビット)、LTC2231(10ビット)
  • 64ピン9mm×9mm QFNパッケージ

製品概要

LTC2242-12は、高周波の広いダイナミック・レンジの信号をデジタル化する250Mspsサンプリング12ビットA/Dコンバータです。SNRが65.4dB、SFDRが78dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、95fsRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。

DC仕様では、±1.0LSB(標準)のINLと±0.4LSB(標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。

デジタル出力は、差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式、2本のデマルチプレクス・バスが半分のデータレートで動作し、インターリーブ間隔で更新を行う形式、2本のデマルチプレクス・バスが半分のデータレートで動作し、同時更新を行う形式の3つから選択できます。個別の出力電源により、0.5V~2.625VのCMOS出力振幅が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルで高性能を達成できます。


Bits
LTC2242-10 10
LTC2242-12 12

アプリケーション

  • 無線および有線の広帯域通信
  • ケーブル・ヘッドエンド・システム
  • パワーアンプの直線化
  • 通信テスト機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

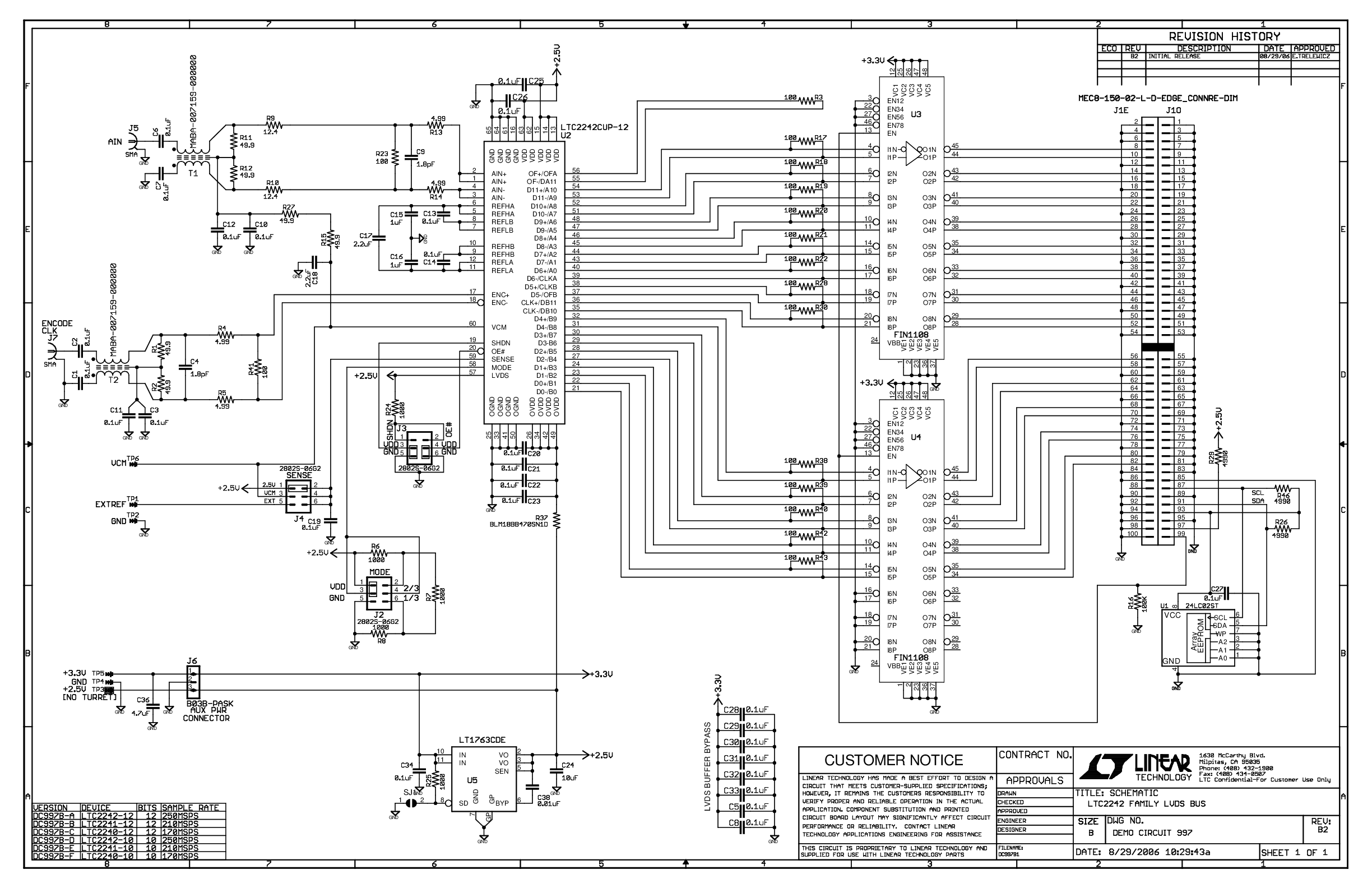

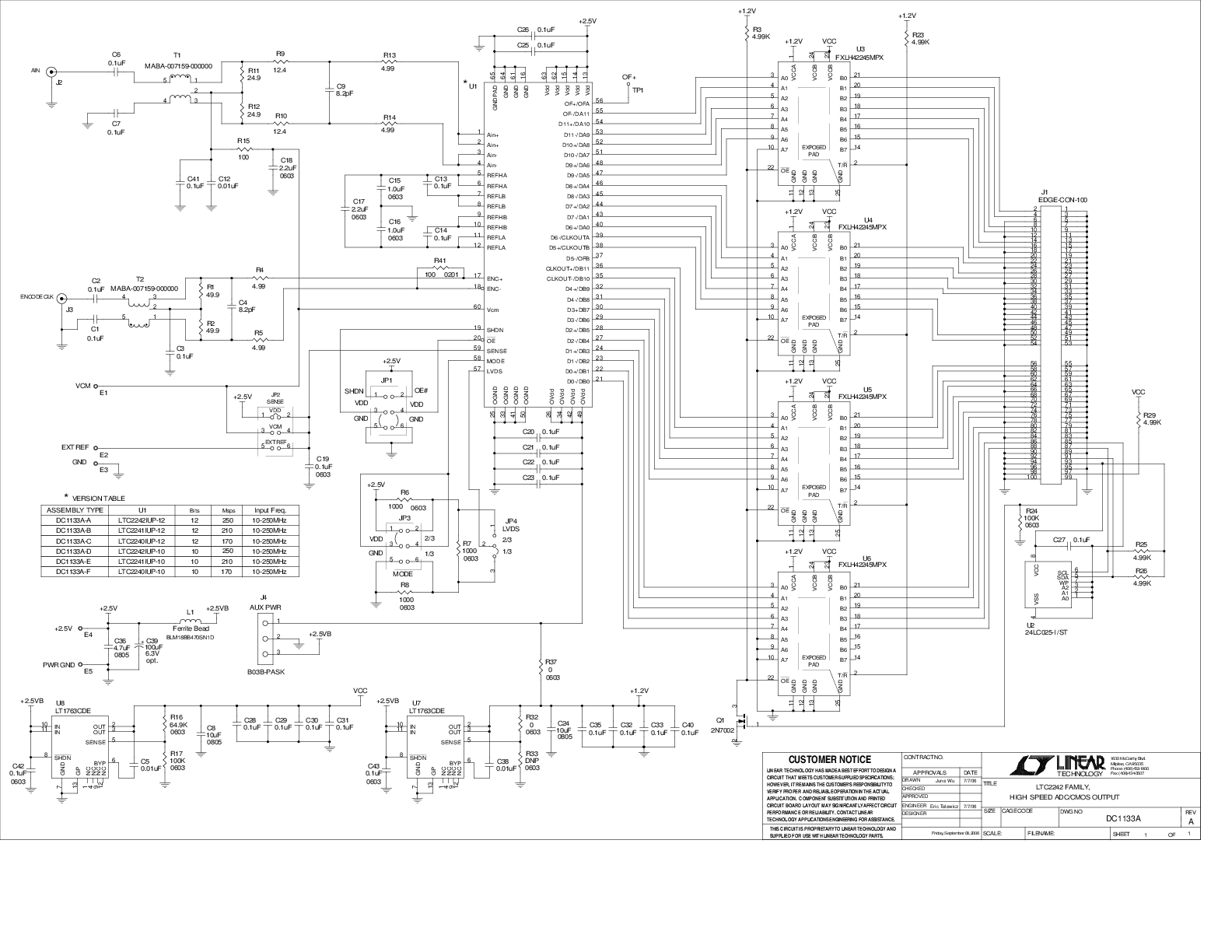

評価キット (2)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
