LTC2222

12ビット、105Msps/80Msps ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

8 26, 2004 ellipse 日本語

LTC2222/LTC2223: 12 ビット、105 Msps ／ 80 Msps ADC データシート

データシートご利用上の注意
PDFファイルを開く external-link 795.00K
Documentation すべてのドキュメントを表示
IBISモデル LTC2224 - IBIS Model Download 14.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$42.39
特長
  • サンプル・レート：105Msps/80Msps
  • SNR：（最大140MHzの入力で）68dB

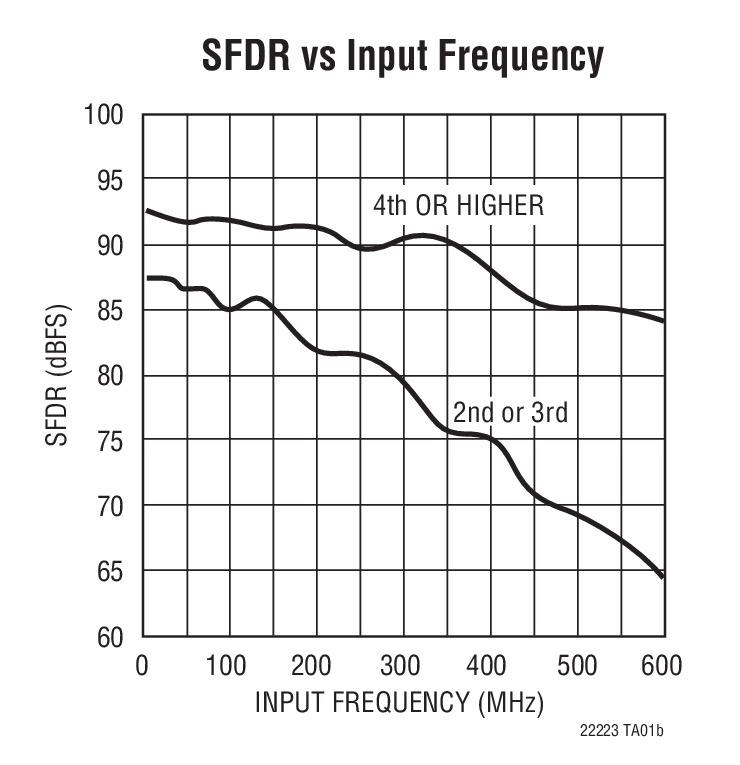

  • SFDR：（最大170MHzの入力で）80dB
  • 775MHzのフルパワー帯域幅S/H
  • 単一3.3V電源
  • 低消費電力：475mW/366mW
  • 選択可能な入力範囲：±0.5Vまたは±1V
  • ミッシング・コードなし
  • オプションのクロック･デューティ･サイクル･スタビライザ
  • シャットダウン･モードとナップ･モード
  • データ・レディ出力クロック
  • ピン互換ファミリ
    • 135Msps：LTC2224（12ビット）、LTC2234（10ビット）
    • 105Msps：LTC2222（12ビット）、LTC2232（10ビット）
    • 80Msps：LTC2223（12ビット）、LTC2233（10ビット）

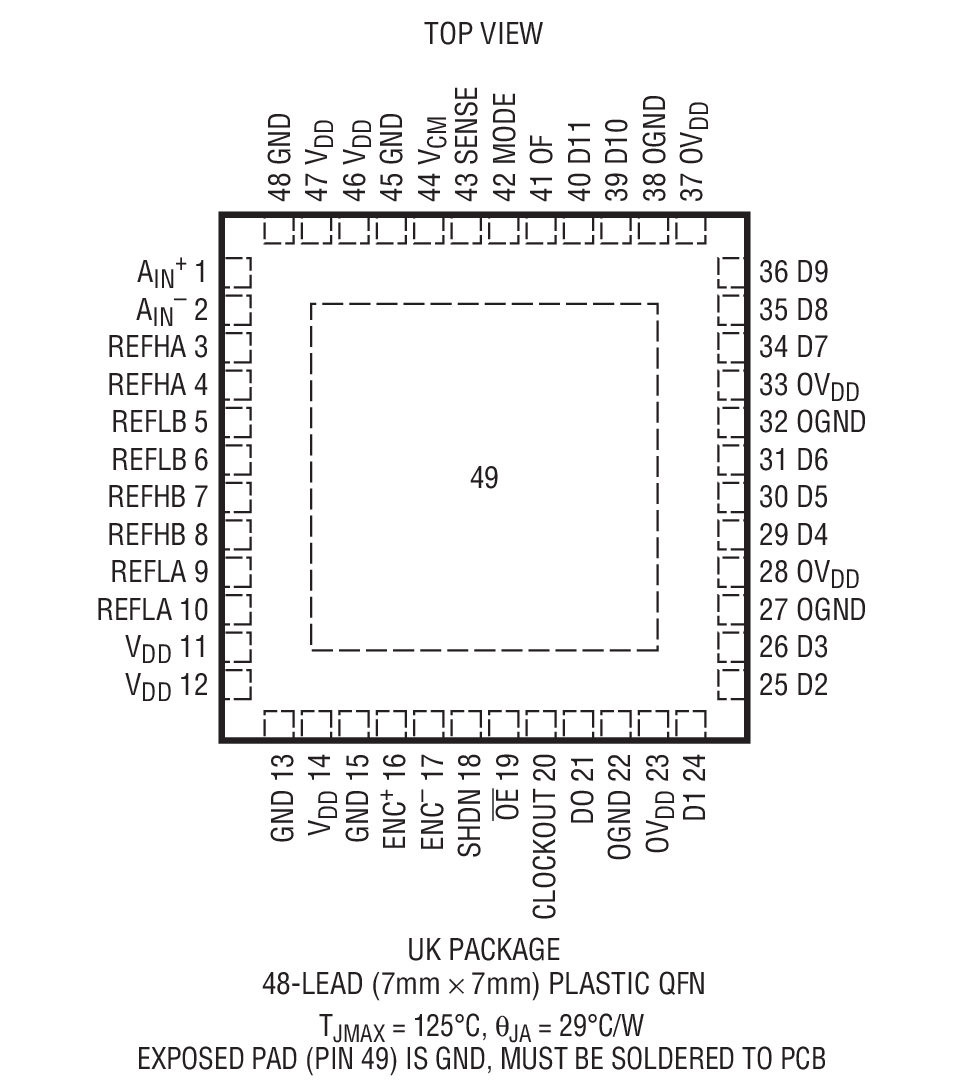

  • 48ピンQFNパッケージ
製品概要
show more Icon

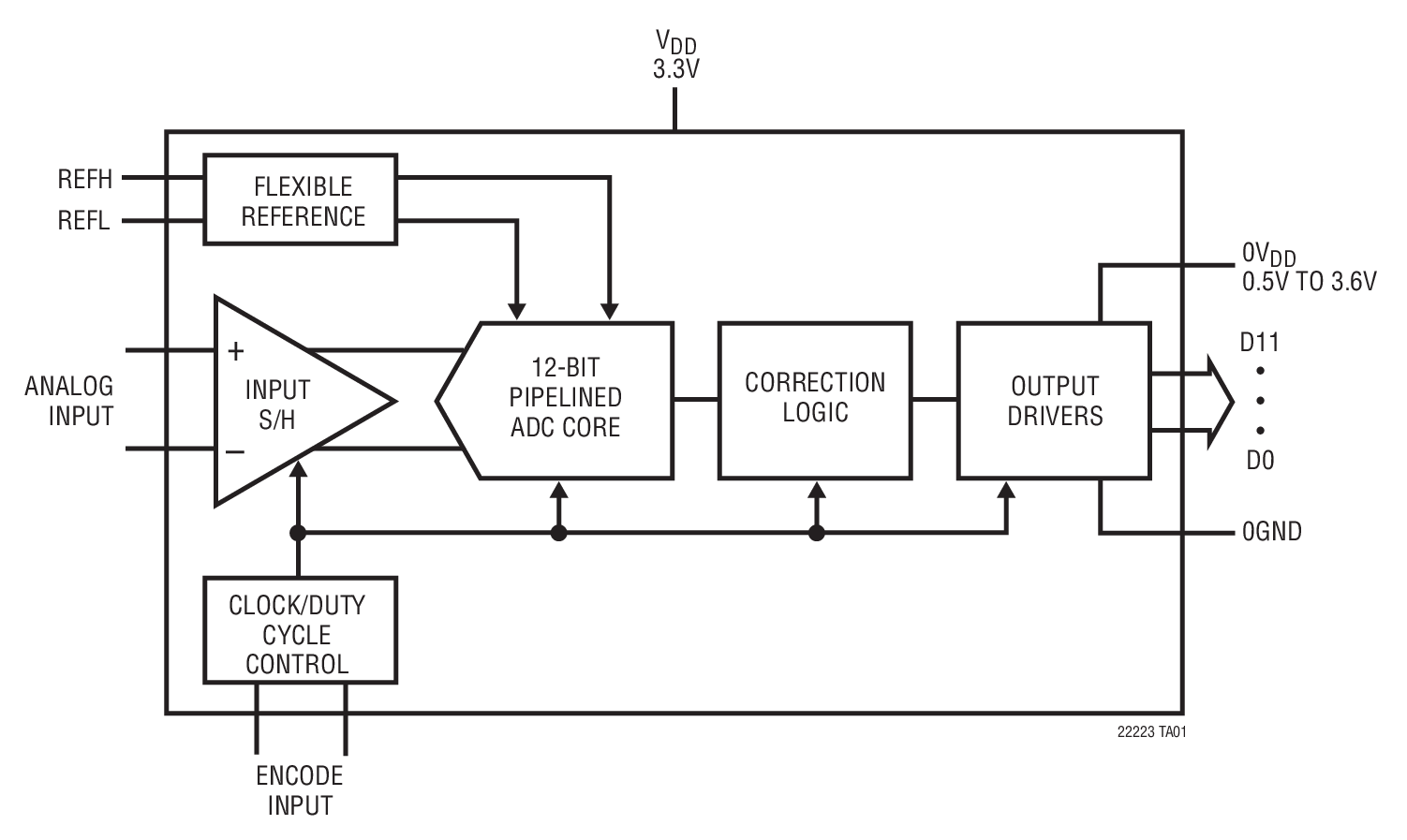

LTC2222/LTC2223は、高周波の広いダイナミック・レンジの信号をデジタル化する105Msps/80Msps、サンプリング12ビットA/Dコンバータです。SNRが68dB、最大170MHzの入力信号に対するSFDRが80dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。

DC仕様では、±0.3LSB（標準）のINLと±0.2LSB（標準）のDNL、全温度範囲でミッシングコードがないことが規定されています。遷移ノイズは0.5LSBRMSと低く抑えられています。

個別の出力電源により、0.5V～3.6Vロジックをドライブする出力が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。


アプリケーション

  • 無線および有線の広帯域通信
  • ケーブル･ヘッドエンド･システム
  • パワーアンプの直線化
  • 通信テスト機器
