LTC2205/LTC2204: 16-Bit, 65Msps/40Msps ADC Data Sheet1/20/2009PDF1M
製品概要
機能と利点
- サンプル・レート：65Msps/40Msps
- SNR 79dB、SFDR 100dB（2.25VP-P範囲）
- SFDR：140MHzで92dB以上（入力範囲1.5 VP-P）
- PGAフロントエンド（入力範囲2.25VP-P または1.5VP-P）
- 700MHzのフルパワー帯域幅S/H
- オプションの内部ディザー
- オプションのデータ出力ランドマイザ
- 単一3.3V電源
- 低消費電力：610mW/480mW
- オプションのクロック･デューティ･サイクル･スタビライザ
- 範囲外インジケータ
- ピン互換ファミリ
- 105Msps：LTC2207（16ビット）、LTC2207-14（14ビット）
- 80Msps：LTC2206(16ビット）、LTC2206-14（14ビット）
- 65Msps：LTC2205(16ビット）、LTC2205-14（14ビット）
- 40Msps：LTC2204(16ビット)

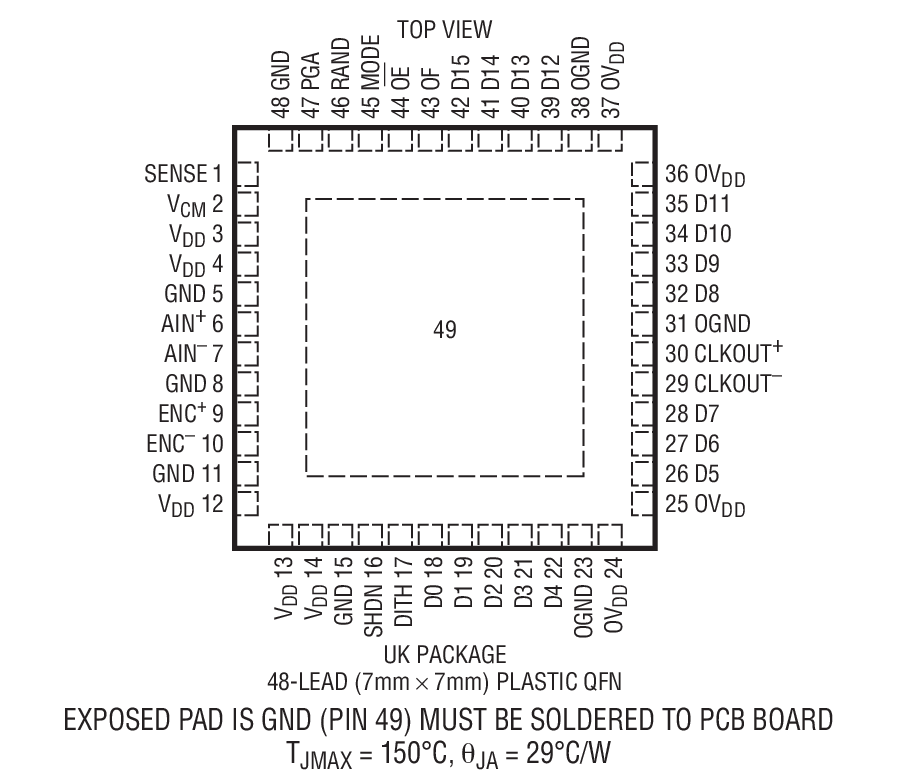

- 48ピン(7mm×7mm)QFNパッケージ

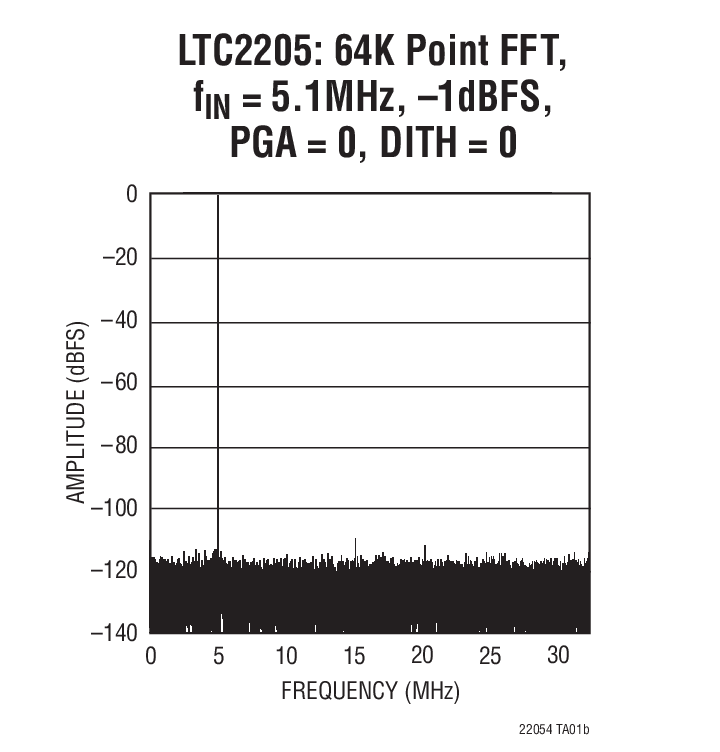

製品概要
LTC2205/LTC2204は、入力周波数が最大700MHzという高周波で広いダイナミック・レンジの信号をデジタル化するサンプリング16ビットA/Dコンバータです。このADCの入力範囲は、PGAフロントエンドで最適化することができます。
LTC2205/LTC2204はSNRが79dB、SFDRが100dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、90fs RMSという極めて低いジッタにより、優れたノイズ性能を維持しながら高い入力周波数をアンダーサンプリングできます。最大DC仕様では、±4LSBのINLと±1LSBのDNL（ミッシング･コードなし）が規定されています。
個別の出力電源により、0.5V～3.6VのCMOS出力振幅が可能です。
ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。
| Bits | |
| LTC2205-14 | 14 |
| LTC2205-16 | 16 |
アプリケーション
- テレコム
- 受信機
- 携帯電話基地局
- スペクトル分析
- イメージング･システム
- ATE
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (4)
参考資料
-
R478 Reliability Data3/26/2018PDF53 K
-
DC919A - Demo Manual5/18/2012PDF243K
-
DC918C - Demo Manual9/24/2009PDF378K
-
High Speed ADC Portfolio8/30/2017PDF3M
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
-
Low Power, 16-Bit Dual/Single ADCs11/12/2012PDF855K
ソフトウェア & システム
評価用ソフトウェア
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
ツールおよびシミュレーション
IBIS Models
IBS
LTC2205-LTC2207 IBIS Model
15.00K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2205CUK#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2205CUK#TRPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2205IUK#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2205IUK#TRPBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R478 Reliability Data |
