機能と利点

  • 利得の影響を受けないCMRR:116dB
  •  最大オフセット電圧:10μV
  •  最大オフセット電圧ドリフト:50nV/℃
  •  レール・トゥ・レール入力
  •  レール・トゥ・レール出力
  •  2本の抵抗でプログラム可能な利得
  •  電源:2.7V~±5.5V
  •  ノイズ:2.5μVP-P(0.01Hz~10Hz、標準)
  •  消費電流:750μA(標準)
  •  MS8パッケージと3mm×3mm×0.8mm DFNパッケージで供給

製品概要

LTC2053は高精度の計装アンプです。CMRRは利得と関係なく、単一5V電源または±5V電源で標準116dBです。10μV以下の入力オフセット電圧が保証され、温度ドリフトは50nV/℃以下です。使いやすいLTC2053は、従来のオペアンプと同様に、2本の外付け抵抗で利得を調整可能です。

LTC2053はcharge balanced sampled data 技法を使用して差動入力電圧をシングル・エンド信号に変換し、次いで、ゼロドリフト・オペアンプによって増幅します。

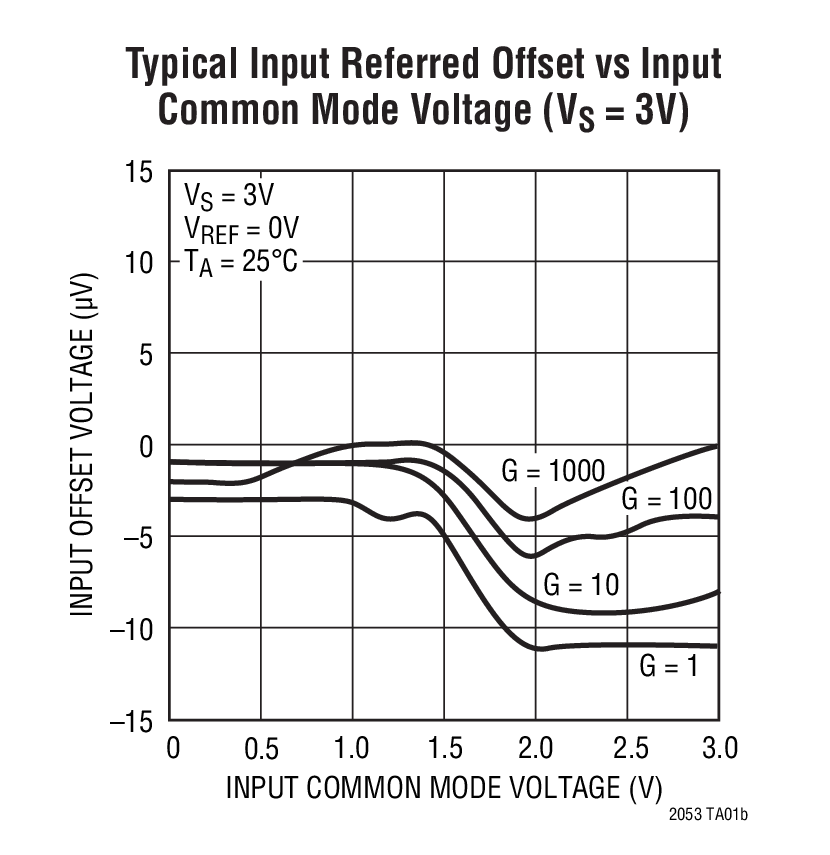

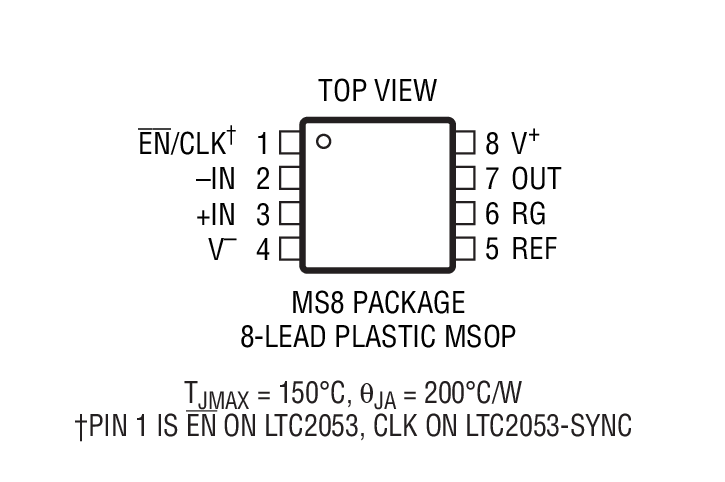

差動入力はレール・トゥ・レールで動作し、シングル・エンド出力はレール・トゥ・レールで振幅します。LTC2053は2.7Vという低電圧の単一電源アプリケーションで使用可能です。また、±5.5Vのデュアル電源でも使用可能です。LTC2053はMS8表面実装パッケージで供給されます。

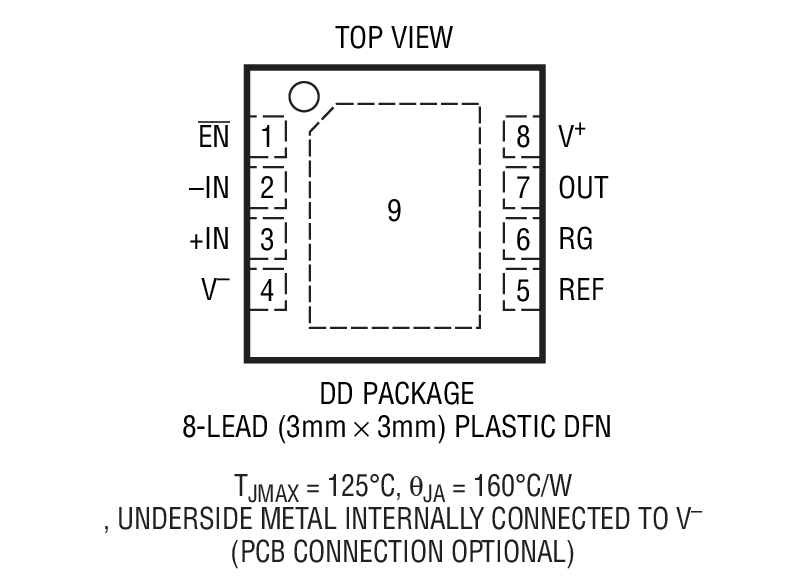

また、LTC2053は3mm×3mm×0.8mmのデュアル・ファイン・ピッチ・リードレス・パッケージ(DFN)でも供給されるので、スペースの限られたアプリケーションに対応できます。


アプリケーション

  • 熱電対アンプ
  • 電子式秤
  • 医療用計測器

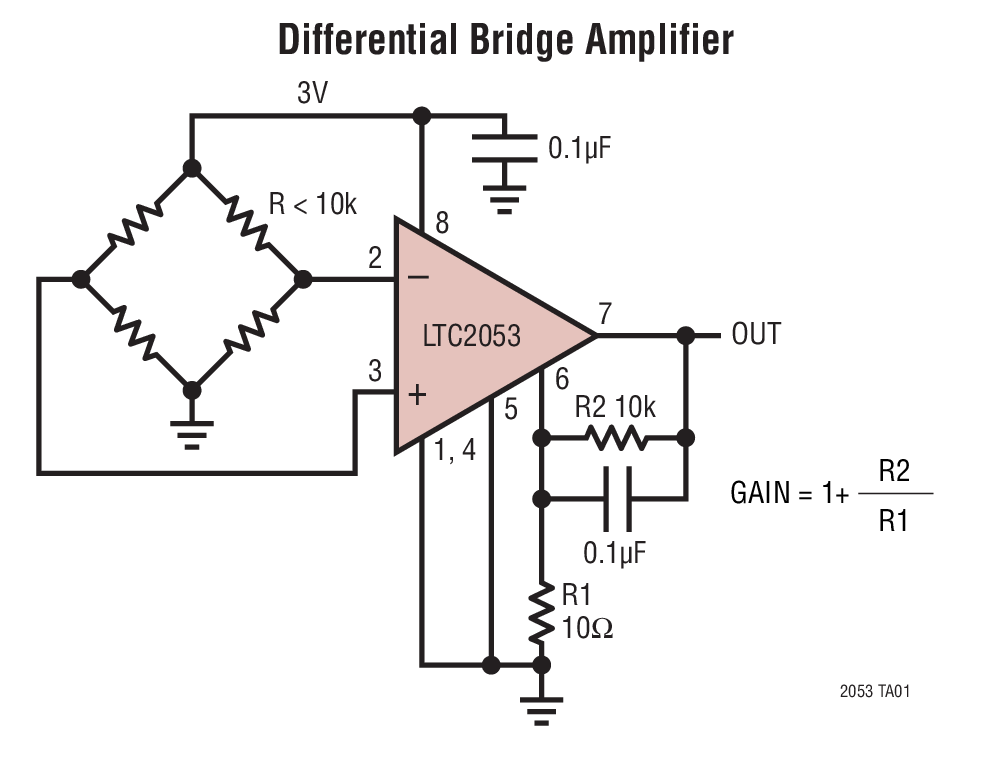

  • ストレイン・ゲージ・アンプ
  • 高分解能データ収集
