LTC2050: SOT-23パッケージのゼロドリフト・オペアンプ データシート (Rev. F)9/18/2009PDF1M
製品概要
機能と利点
- オフセット電圧：最大3µV
- オフセット電圧ドリフト：最大30nV/°C

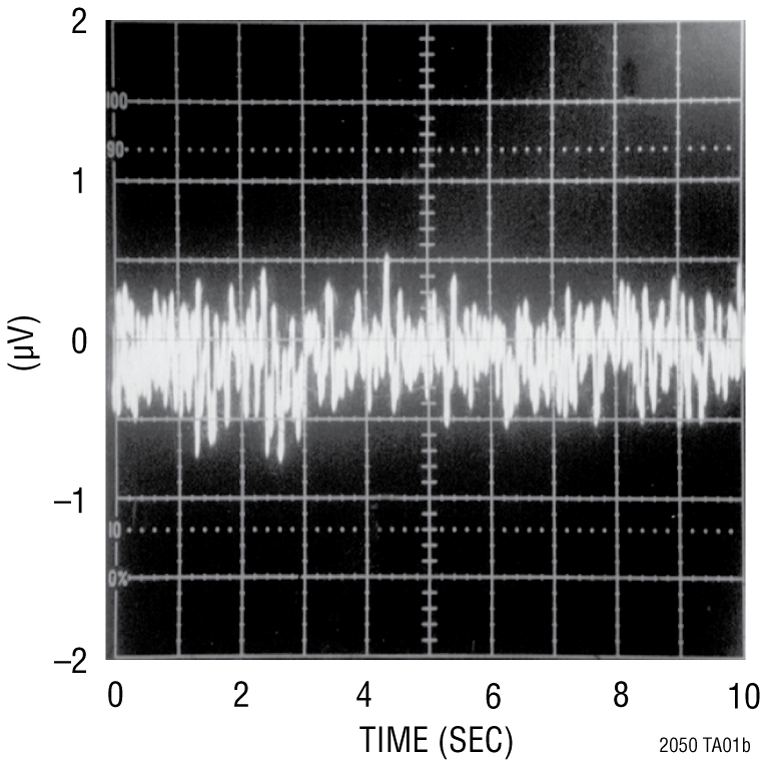

- ノイズ：1.5µVP-P（0.01Hz～10Hz（代表値））
- 電圧ゲイン：140dB（代表値）
- PSRR：130dB（代表値）
- CMRR：130dB（代表値）
- 電源電流：0.8mA（代表値）
- 動作電源電圧
- LTC2050：2.7V～6V
- LTC2050HV：2.7V～±5.5V
- LTC2050HVMP：4.5V～±5.5V
- 拡張コモンモード入力範囲
- 出力はレールtoレールで振幅
- 入力過負荷回復時間：2ms（代表値）
- 動作温度範囲
- LTC2050：–40°C～125°C
- LTC2050HVMP：–55°C～150°C
- 薄型（1mm）SOT-23（ThinSOT™）パッケージ
- オートモーティブ・アプリケーション向けのAEC-Q100認定済み
製品概要
LTC2050およびLTC2050HVは、ゼロ・ドリフト・オペアンプで、5または6ピンのSOT-23およびSO-8パッケージを採用しています。LTC2050は2.7V～6Vの単電源で動作します。LTC2050HVは2.7V～±5.5Vの電源で動作します。電流消費は800µAで、6ピンのSOT-23およびSO-8パッケージを採用したバージョンは電力シャットダウン（アクティブ・ロー）を備えています。LTC2050HVMPの動作範囲は4.5V～±5.5Vで、動作温度範囲は–55°C～150°Cです。
LTC2050は、小型であるにもかかわらず、DC性能を犠牲にはしていません。代表的な入力オフセット電圧とオフセット・ドリフトはそれぞれ0.5µVと10nV/°Cです。電源電圧変動除去比（PSRR）と同相ノイズ除去比（CMRR）が130dBを超える場合は、ほぼゼロのDCオフセットとドリフトがサポートされます。
入力コモンモード電圧範囲は負電源から、通常は最大で正側電源の1Vまでです。LTC2050にも、両電源レールに2000Ωの低負荷を駆動できる拡張出力段があります。オープンループ・ゲインは通常140dBです。また、LTC2050は、1.5µVP-P DC～10Hzノイズと3MHzゲイン帯域幅積（GB積）も達成しています。
アプリケーション
- 熱電対アンプ
- 電子はかり
- 医療計測機器
- ストレイン・ゲージ・アンプ
- 高分解能のデータ・アクイジション
- DC高精度RCアクティブ・フィルタ
- ロー・サイド電流検出
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R414 Reliability Data3/22/2018PDF29 K
-
DC417B - Demo Manual2/1/2012PDF137K
-
DN355 最適ノイズ性能を得るためのオペアンプ選択の手引き2/25/2008PDF204K
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC2050
LTC2050HV
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

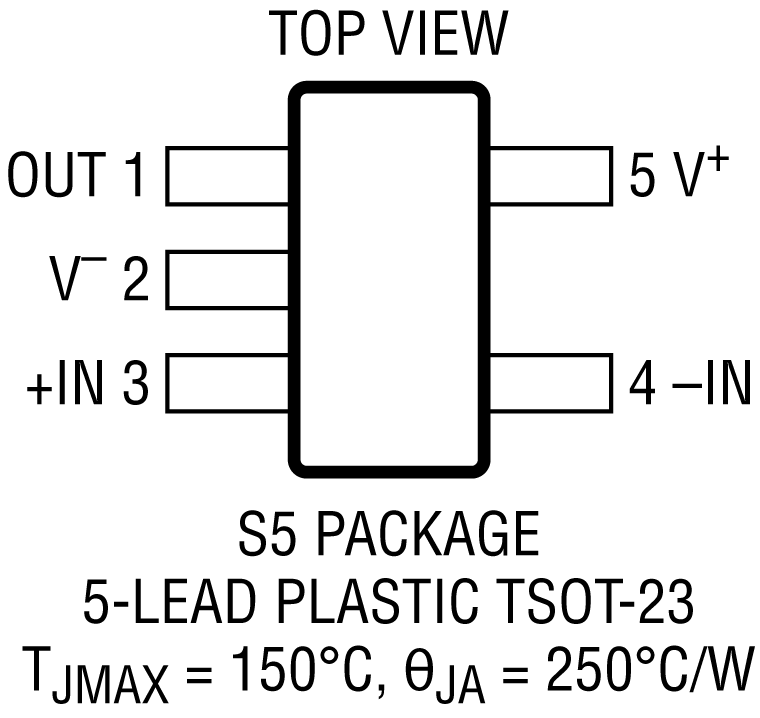

| LTC2050CS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC2050CS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |

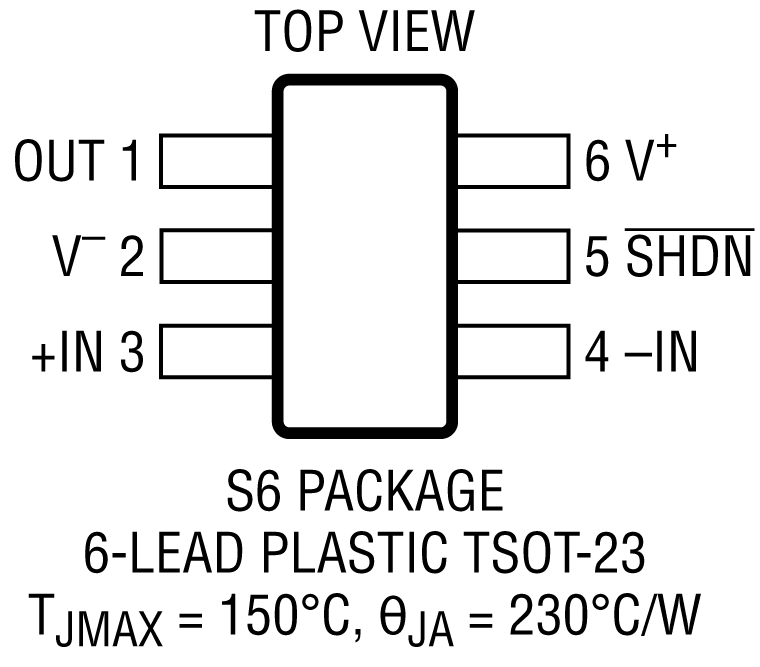

| LTC2050CS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC2050CS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |

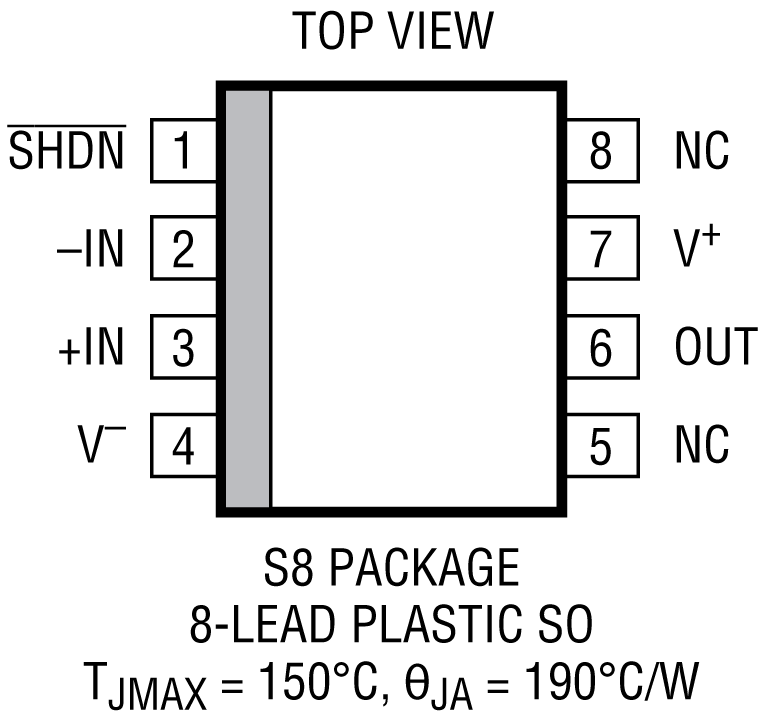

| LTC2050CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC2050CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC2050HS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC2050HS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC2050HS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC2050HS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC2050IS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC2050IS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC2050IS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC2050IS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC2050IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC2050IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R414 Reliability Data |
