LTC1992

低消費電力、完全差動入力/出力のアンプ/ドライバ・ファミリ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

9 5, 2011 ellipse 日本語

LTC1992: 低消費電力、完全差動入力/出力のアンプ/ドライバ・ファミリ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示
LTspice LTC1992 - Differential Amplifiers and ADC Drivers Download 1.26 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 30
1Ku当たりの価格 最低価格：$2.21
特長
  • 可変利得または固定利得（1、2、5または10）
  • -40°C～85°Cでの利得誤差：±0.3% (最大)
  • 利得の温度係数：3.5ppm/°C
  • 利得の長時間安定性：5ppm
  • 完全差動入力および出力
  • 最大10,000pFまで安定（CLOAD）
  • 調整可能な出力同相電圧
  • レール・トゥ・レール出力振幅
  • 低消費電流：1mA（最大）
  • 高出力電流：10mA（最小）
  • 2.7V～±5Vの単一電源で仕様を規定
  • DCオフセット電圧： ＜ 2.5mV（最大）

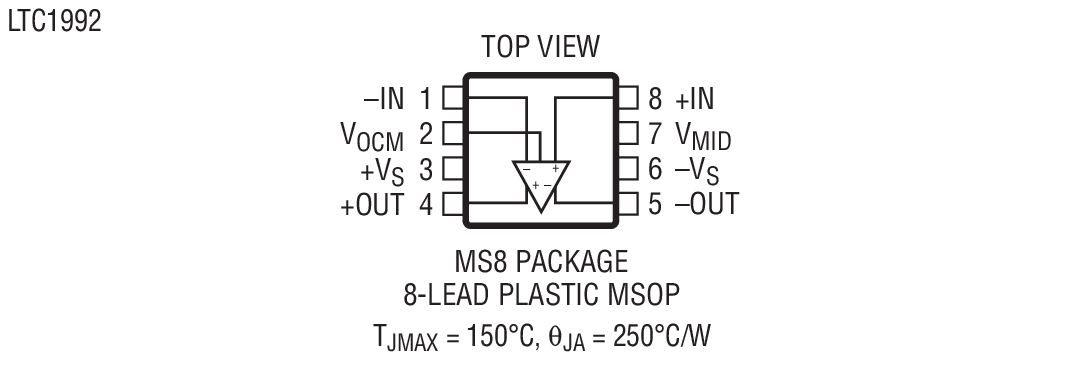

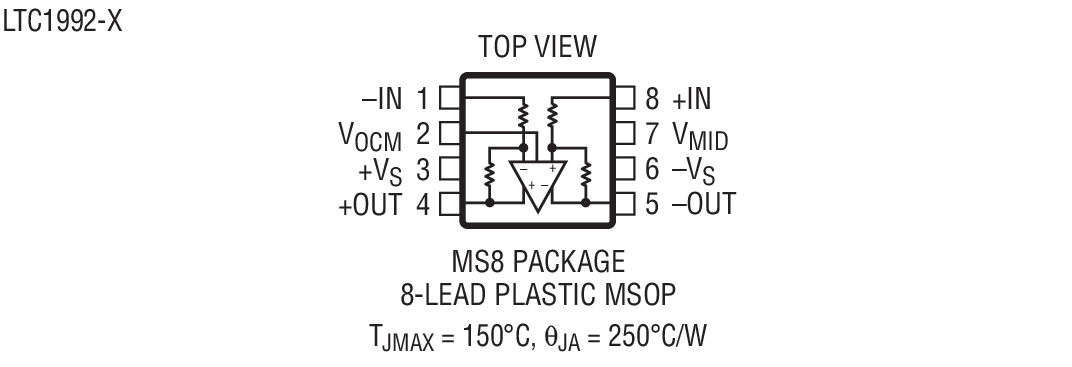

  • 8ピンMSOPパッケージ

製品概要
show more Icon

LTC1992ファミリは、5個の低消費電力、完全差動アンプで構成されています。LTC1992は制約のない完全差動アンプです。LTC1992-1、LTC1992-2、LTC1992-5、およびLTC1992-10は、高精度と超安定利得のための高精度抵抗を搭載した固定利得ブロック(利得はそれぞれ1、2、5、および10)です。LTC1992ファミリのデバイスはすべて同相帰還経路を個別に搭載しているので、出力位相のバランスに優れ、2次高調波を低減できます。また、VOCMピンによって入力同相レベルと関係なく出力同相レベルを設定可能なので、信号のレベルシフトを容易に行うことができます。

アンプの差動入力は、負電源電圧から正電源の1.3V下までの同相範囲をもつレール･トゥ･レール信号で動作します。差動入力DCオフセットは標準250μVです。レール・トゥ・レール出力は10mAをシンクおよびソースします。LTC1992は最大10,000pFまでのあらゆる容量性負荷で安定します。

LTC1992は2.7Vの低電源電圧の単一電源アプリケーションで使用可能です。また、最大±5Vの両電源でも使用可能です。このデバイスは8ピンMSOPパッケージで供給されます。


アプリケーション

  • 差動ドライバ/レシーバ
  • 差動増幅

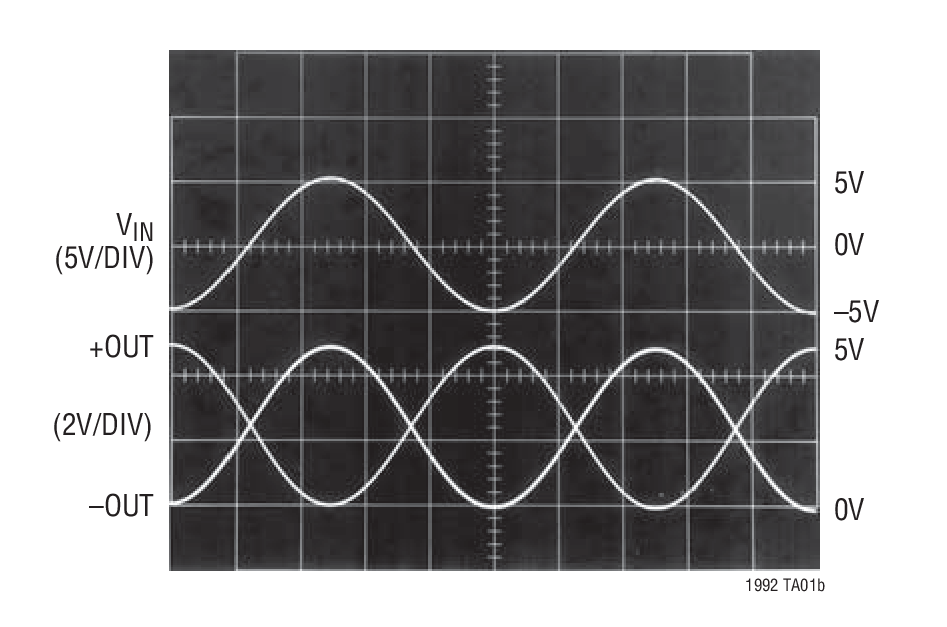

  • シングルエンドから差動への変換
  • レベルシフト
  • マルチチャネル・システム用に調整された位相応答
