製品概要

機能と利点

  • バーストモード無しの低付加時の出力リップル低減

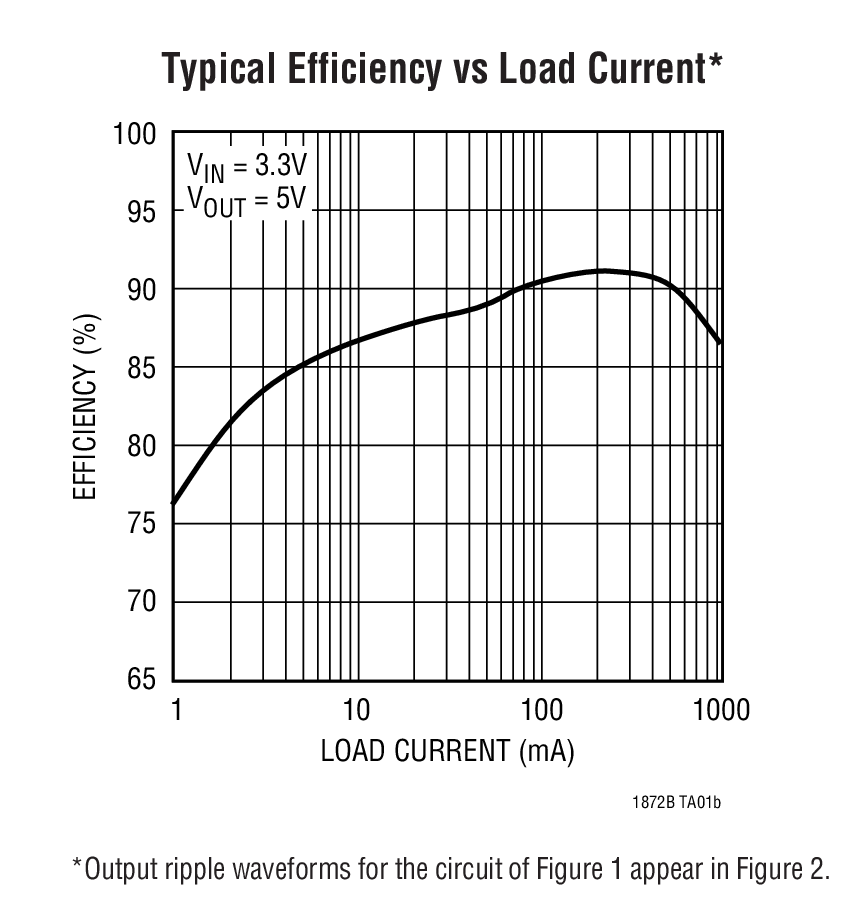

  • 高効率:90%以上
  • 高出力電流を容易に達成
  • 広いVIN範囲:2.5V~9.8V
  • 外付け部品によってだけ制限されるVOUT
  • 550kHzの定周波数動作
  • ライン過渡応答と負荷過渡応答の優れた電流モード動作
  • シャットダウン・モードでわずか8μAの電源電流

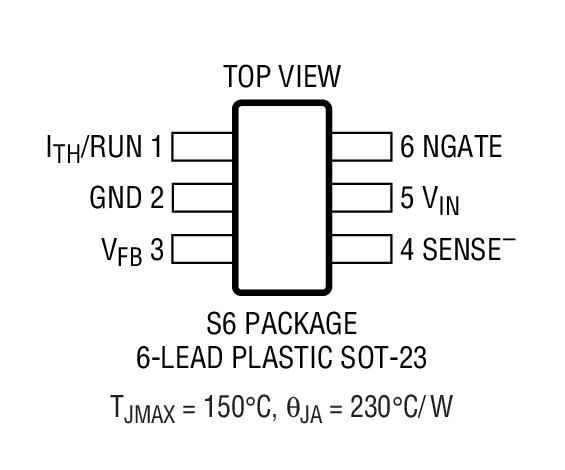

  • 高さ1mmのThinSOTパッケージ

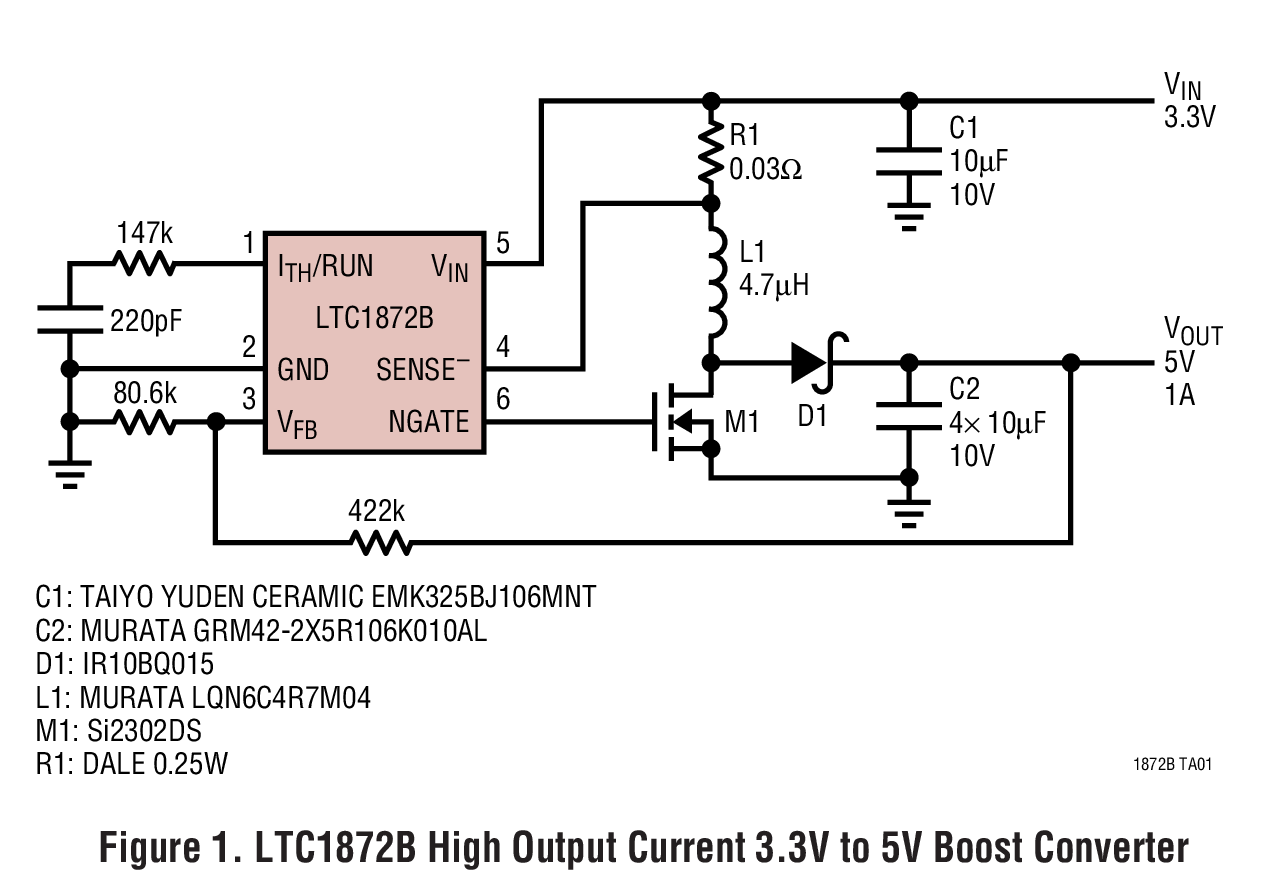

製品概要

LTC1872Bは定周波数電流モード昇圧DC/DCコントローラで、ACおよびDCの優れたロード・レギュレーションとライン・レギュレーションを実現します。高精度の低電圧ロックアウト機能を内蔵し、入力電圧が2.0Vより低くなるとLTC1872Bをシャットダウンします。

LTC1872Bは±2.5%の出力電圧精度を誇り、消費電流はわずか270μAです。シャットダウン時には、わずか8μAの電流しか流しません。

550kHzの高い定周波数動作により小型の外付けインダクタを使用することができます。LTC1872Bは実装面積の小さい6ピンSOT-23で供給されます。固定周波数動作は低負荷時まで維持され、広い負荷範囲におよび低周波数ノイズの発生が少なくなっています。

LTC1872Bは高さの低い(1mm)6ピンThinSOTで供給されます。バーストモードを利用する場合は、LTC1872を参照願います。

Burst Mode
LTC1872 Yes
LTC1872B No

アプリケーション

  • 光通信
  • リチウムイオン電池駆動のアプリケーション
  • セルラー電話
  • ワイヤレス機器
  • ポータブル・コンピュータ
  • スキャナ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC1872
LTC1872B
