LTC1872

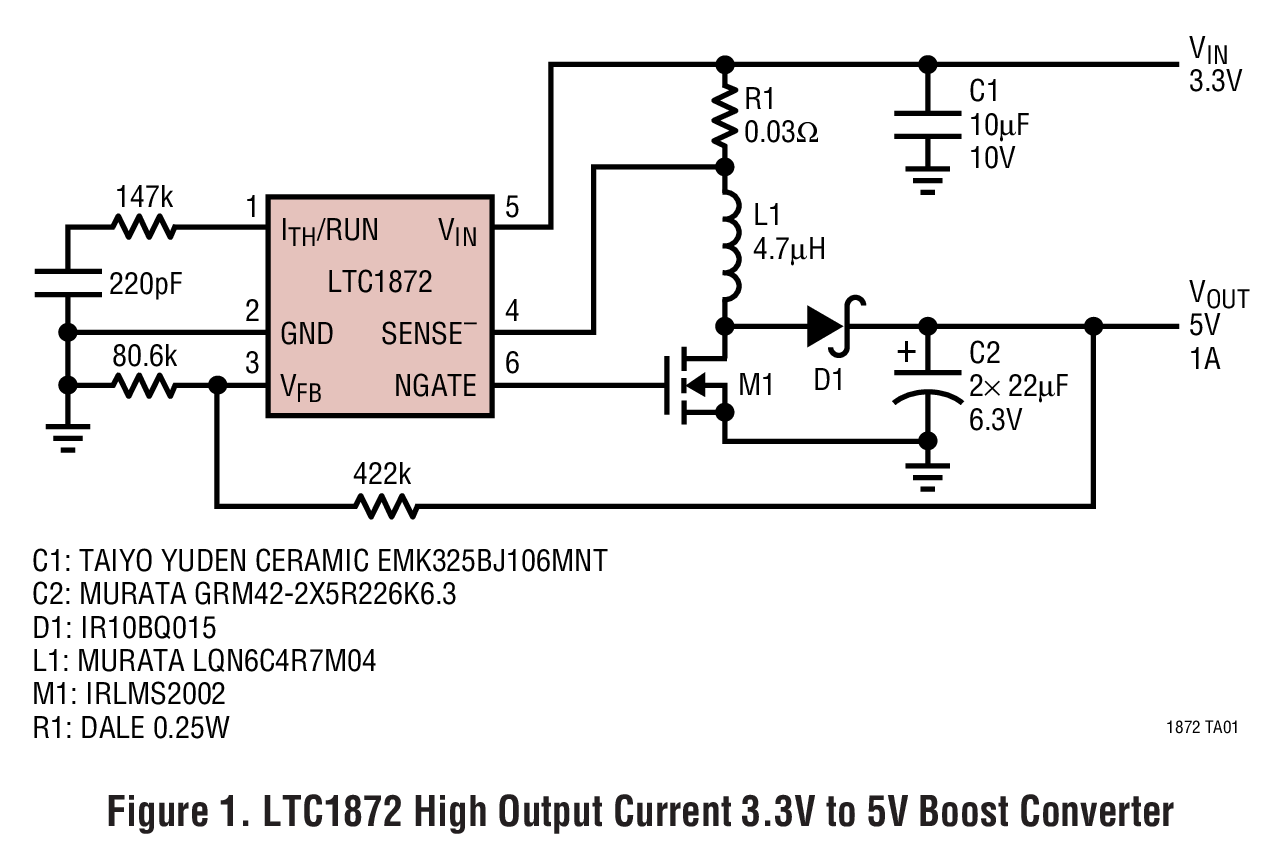

SOT-23の定周波数電流モード 昇圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.30
特長

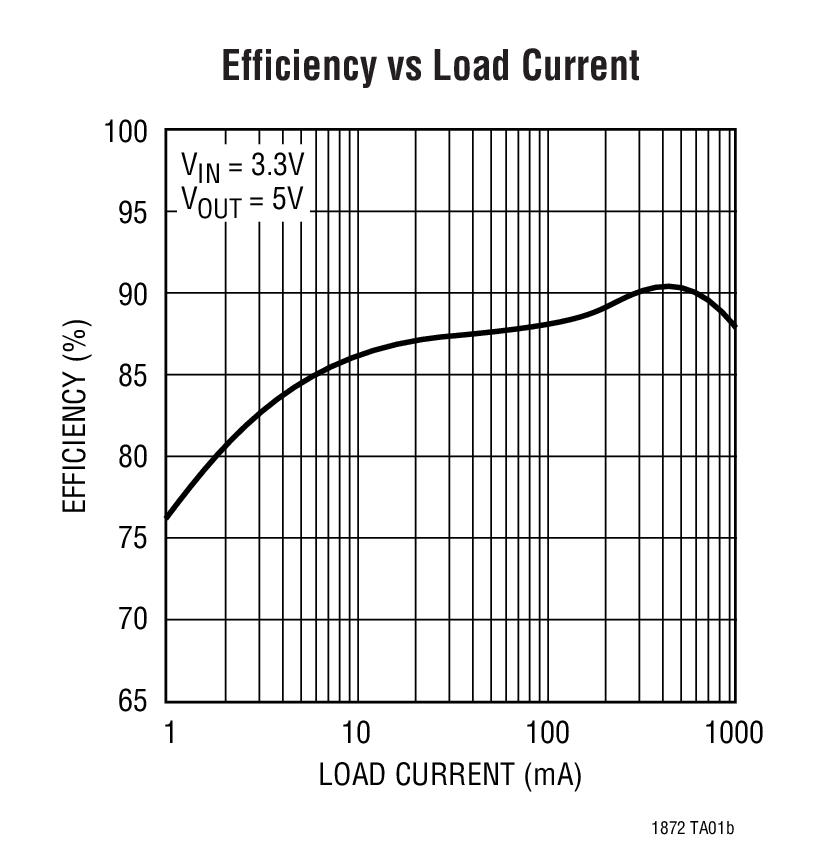

  • 高効率:最大90%
  • 高出力電流を容易に達成可能
  • 広いVIN範囲:2.5V~9.8V
  • VOUTは外付け部品によってのみ制限される
  • 550kHzの定周波数動作
  • 軽負荷でバースト・モード動作
  • 電流モード動作で優れた入力および負荷過渡応答
  • 低消費電流:270μA
  • シャットダウン・モードでの消費電流はわずか8μA
  • リファレンス精度:±2.5%

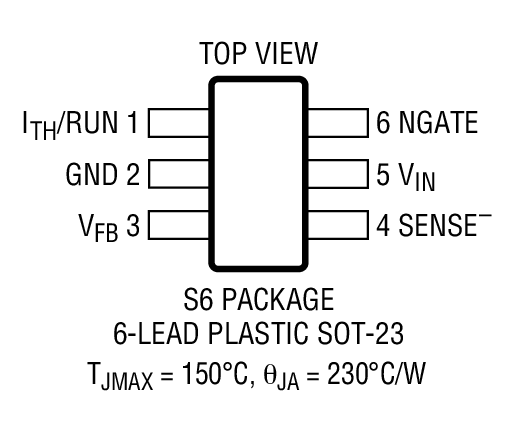

  • 小型6ピンSOT-23パッケージ
製品概要
show more Icon

LTC1872は、優れたAC/DCロード・レギュレーションおよびライン・レギュレーションを備えた定周波数電流モード降圧DC/DCコントローラです。高精度の低電圧ロックアウト機能を内蔵し、入力電圧が2.0V以下になるとシャットダウンします。

LTC1872は±2.5%出力電圧精度を誇り、消費電流はわずか270μAです。効率が重要なアプリケーションの場合、 LTC1872をバースト・モード ™動作に構成することにより、低出力電流時に効率を向上させることができます。

シャットダウン時には、わずか8μAの電流しか流しません。 550kHzの高い定周波数動作により小型の外付けインダクタを使用することができます。

LTC1872は実装面積の小さい6ピンSOT-23で供給されます。


Burst Mode
LTC1872 Yes
LTC1872B No


アプリケーション

  • リチウムイオン電池駆動アプリケーション
  • セルラー電話
  • ワイヤレス・モデム
  • ポータブル・コンピュータ
  • スキャナ
