特長
- MSOPパッケージの12ビット250ksps ADC
- 単一5V電源
- 低消費電流:850μA(標準)

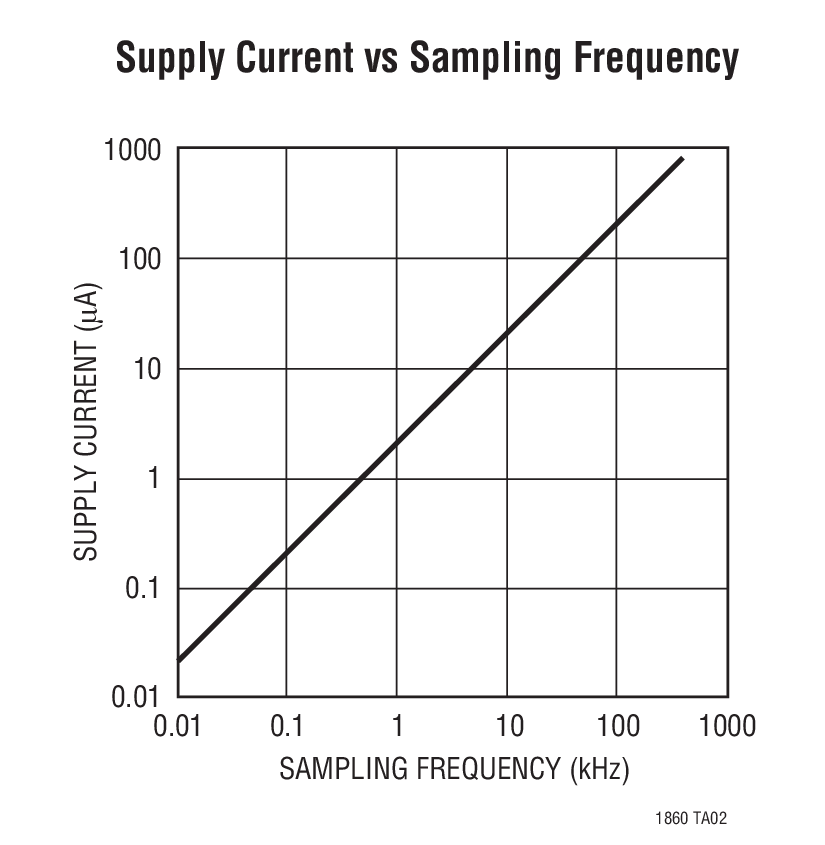

- 自動シャットダウンにより、1kspsでの消費電流を2μAに低減
- 真の差動入力

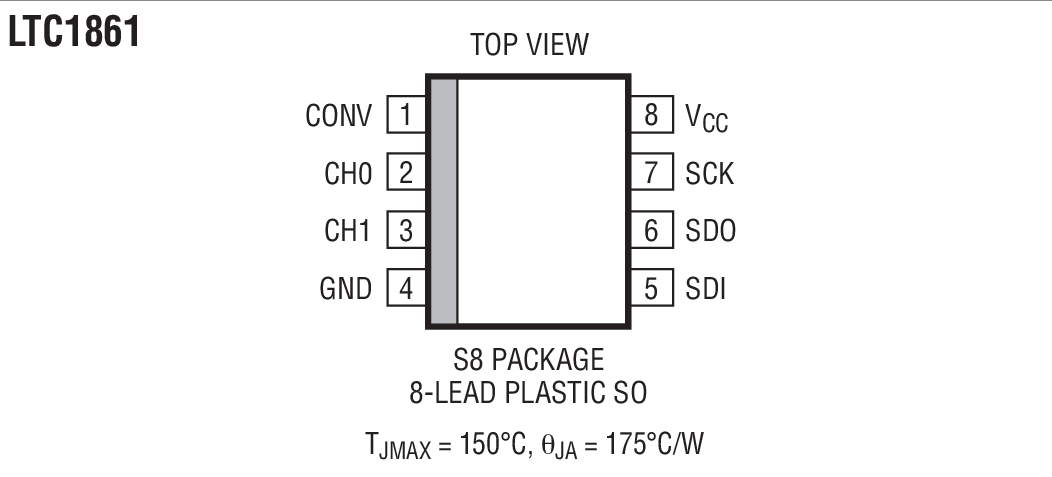

- 1チャネル・バージョン(LTC1860)または2チャネル・バージョン(LTC1861)
- SPI/MICROWIREÔ互換シリアルI/O
- LTC1286/LTC1298の高速アップグレード・バージョン
- 16ビットLTC1864/LTC1865とピン互換
- 125℃までの動作を保証(MSOPパッケージ)

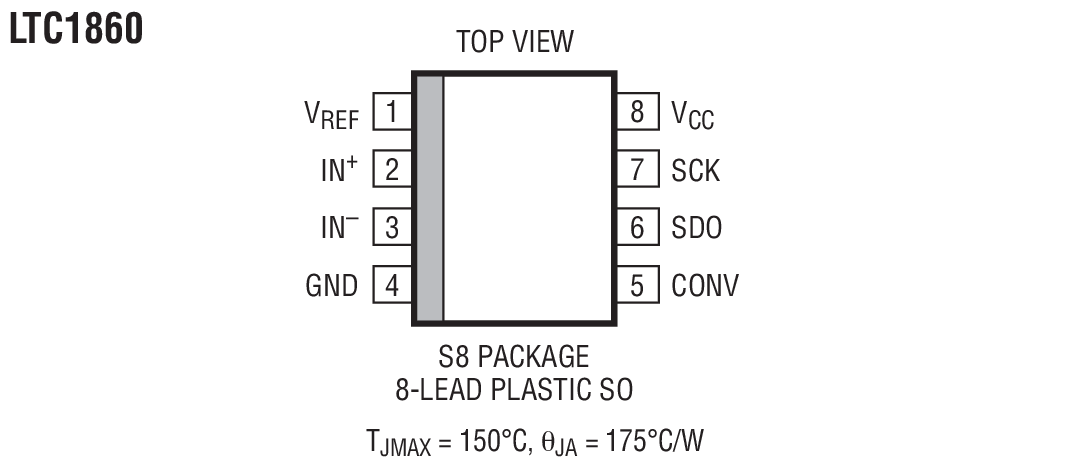

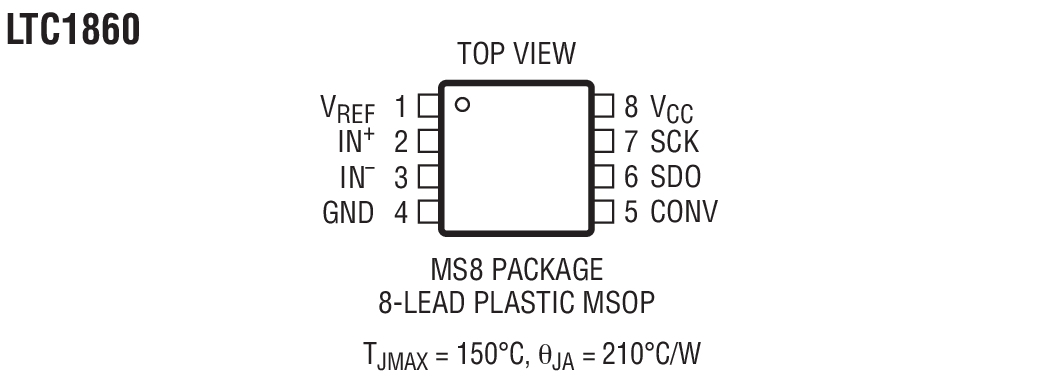

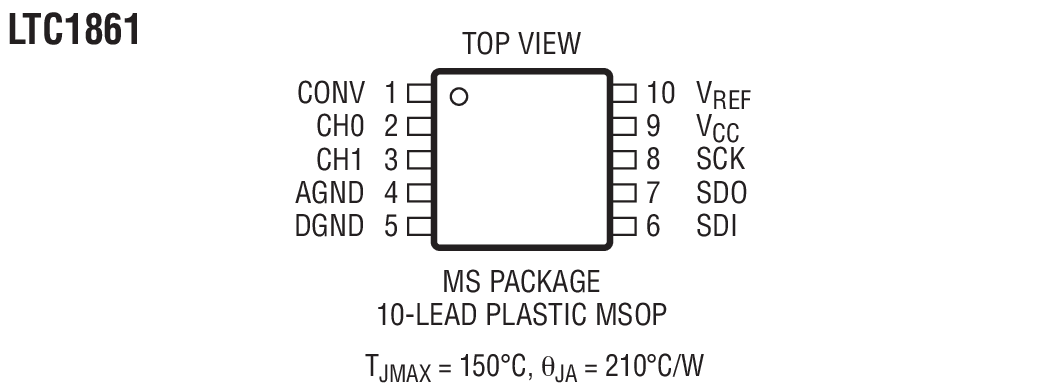

LTC1860/LTC1861は、MSOPおよびSO-8パッケージで供給される12ビットA/Dコンバータで、単一5V電源で動作し、250kspsサンプリング時の消費電流はわずか850μAです。 LTC1860/LTC1861は無変換時に標準消費電流が1nAまで自動的にパワーダウンするので、低速時に消費電流が低減されます。 これらの12ビット・スイッチトキャパシタ逐次比較型ADCはサンプル・ホールドを内蔵しています。LTC1860は調整可能なリファレンス・ピン付きの差動アナログ入力を装備しています。 LTC1861はソフトウエア選択可能な2チャネル・マルチプレクサを備え、MSOPバージョンでは調整可能なリファレンス・ピンを装備しています。
3線のシリアルI/Oを装備し、MSOPまたはSO-8パッケージ収容で、サンプル・レート対電力比がきわめて高いので、コンパクトで低消費電力の高速システムに最適です。
これらのADCはレシオメトリック・アプリケーションで使用可能です。また、外部リファレンスを使用することもできます。 高インピーダンスのアナログ入力を備え、最小1Vフルスケールで動作できるので、多くのアプリケーションにおいて信号源に直接接続可能です。 このため、外付けの利得段が不要です。
アプリケーション
- 高速データ収集
- 携帯または小型計測器
- 低消費電力のバッテリ駆動計測器
- 絶縁および/またはリモート・データ収集
