製品概要
機能と利点

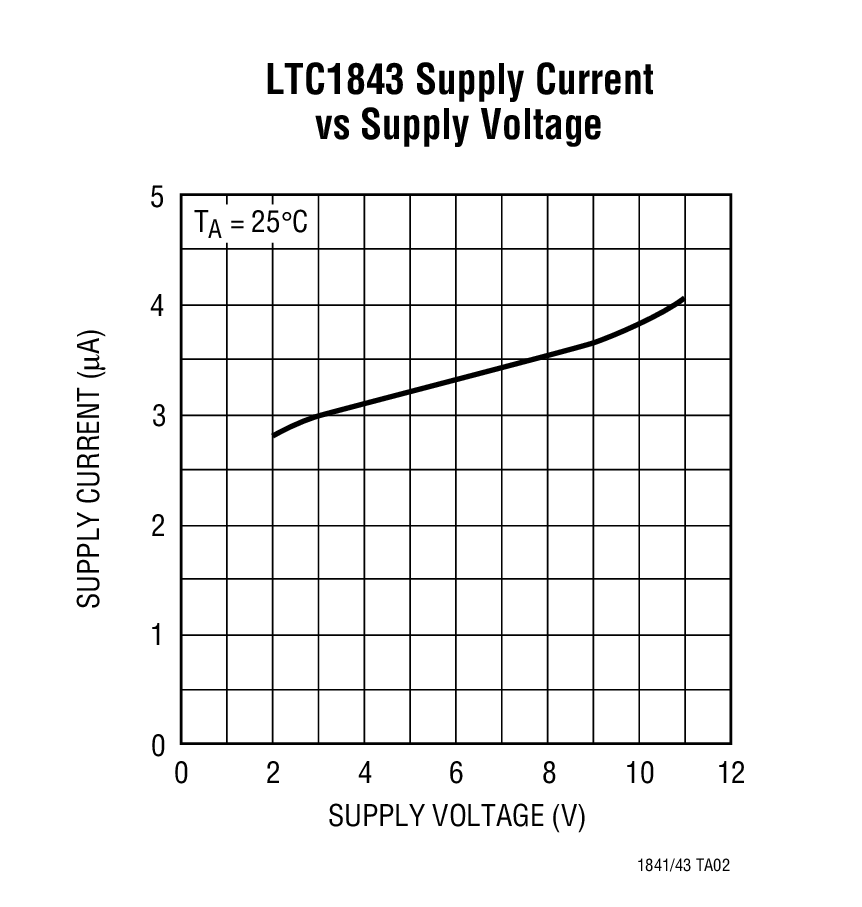

- 超低消費電流：3.5μA(標準)
- オープン・ドレイン出力、標準シンク電流20mA以上
- 広い電源電圧範囲：(LTC1841)
- 単一電源：2V～11V
- デュアル電源：±1V～±5.5V
- 入力電圧範囲は負電源まで可
- リファレンス出力は0.01μFのコンデンサをドライブ
- 調整可能なヒステリシス
- 伝搬遅延：12μs(オーバードライブ10mV)
- スイッチング時、電流スパイクの発生がない
製品概要
LTC1841/LTC1842/LTC1843は、リファレンスを内蔵した(LTC1842/LTC1843) 超低消費電力デュアル・コンパレータです。これらのコンパレータは、全温度範囲で電源電流が5.7μA以下であり、1.182V±1%のリファレンス、プログラム可能なヒステリシス、および電流をシンクするオープン・ドレイン出力を備えています。リファレンス出力は、0.01μFまでのバイパス・コンデンサを発振を起こさずにドライブすることができます。
LTC1841は2V～11Vの単一電源または±1V～±5.5Vの両電源で動作します。LTC1842/LTC1843は2.5V～11Vの単一電源または±1.25V～±5.5Vの両電源で動作します。LTC1842/LTC1843のヒステリシスは、2本の抵抗とHYSTピンを使用して簡単にプログラム可能です。このコンパレータの入力は、負電源電圧から正電源電圧の1.3V以内まで動作します。コンパレータの出力段は、標準20mA以上シンク可能です。コンパレータがロジック状態を変えるときに通常発生する交差伝導電流をなくすことによって、電源グリッチを除去しています。

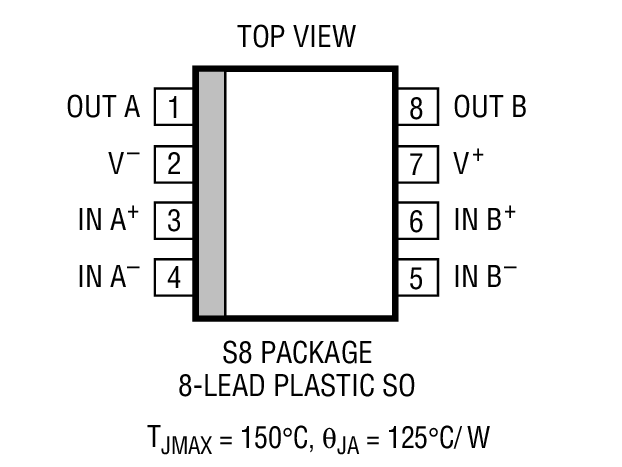

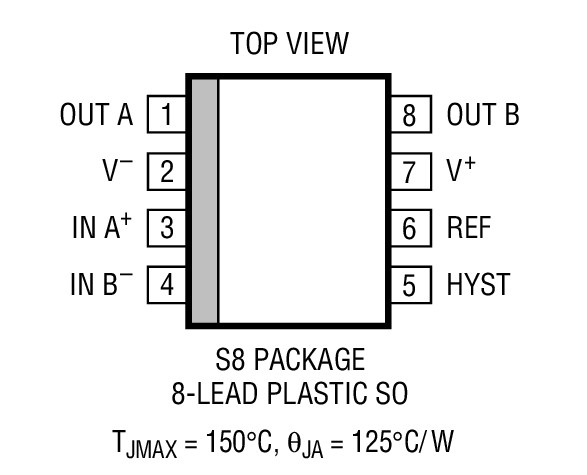

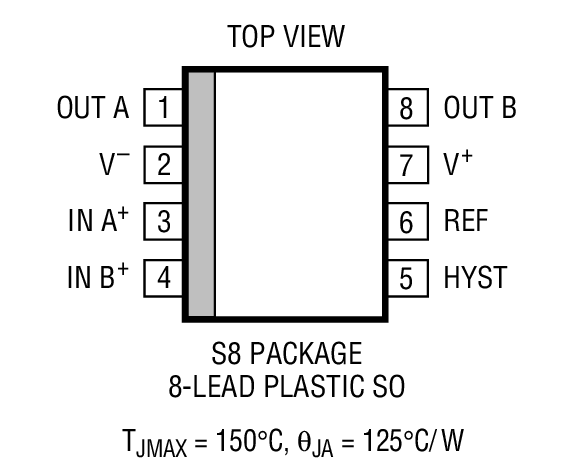

LTC1841/LTC1842/LTC1843は、SO-8パッケージで供給されます。
アプリケーション

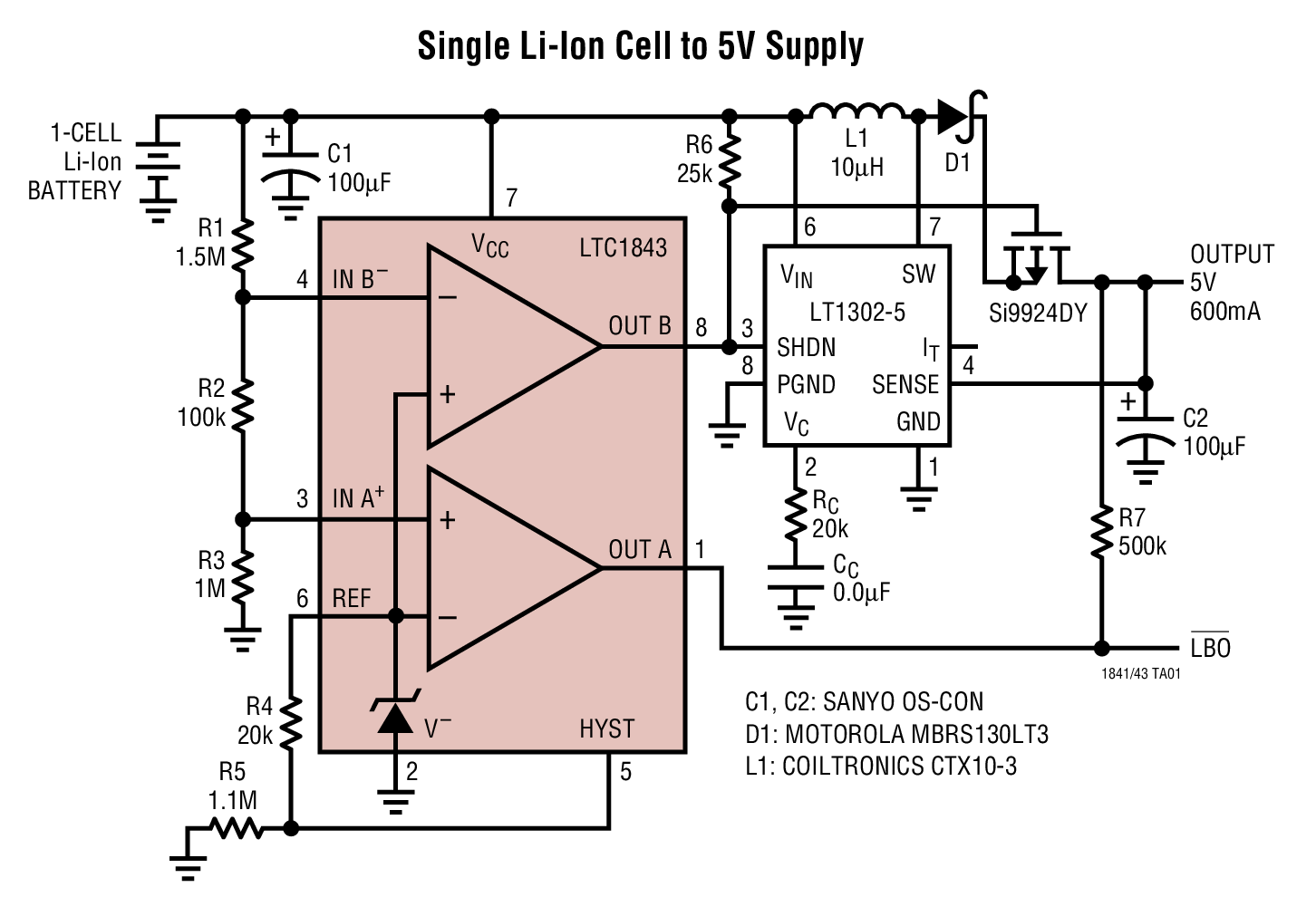

- バッテリ駆動システムのモニタ
- スレッショルド検出器
- ウィンドウ・コンパレータ
- 発振回路
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R312 Reliability Data3/23/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1841
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1841CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1841CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1841IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1841IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R312 Reliability Data |
